модель 2016 года
- Модель ZR 9000
- Код модели ZR 9000 ET LTD 129 (S2016ZRNEEUSB)

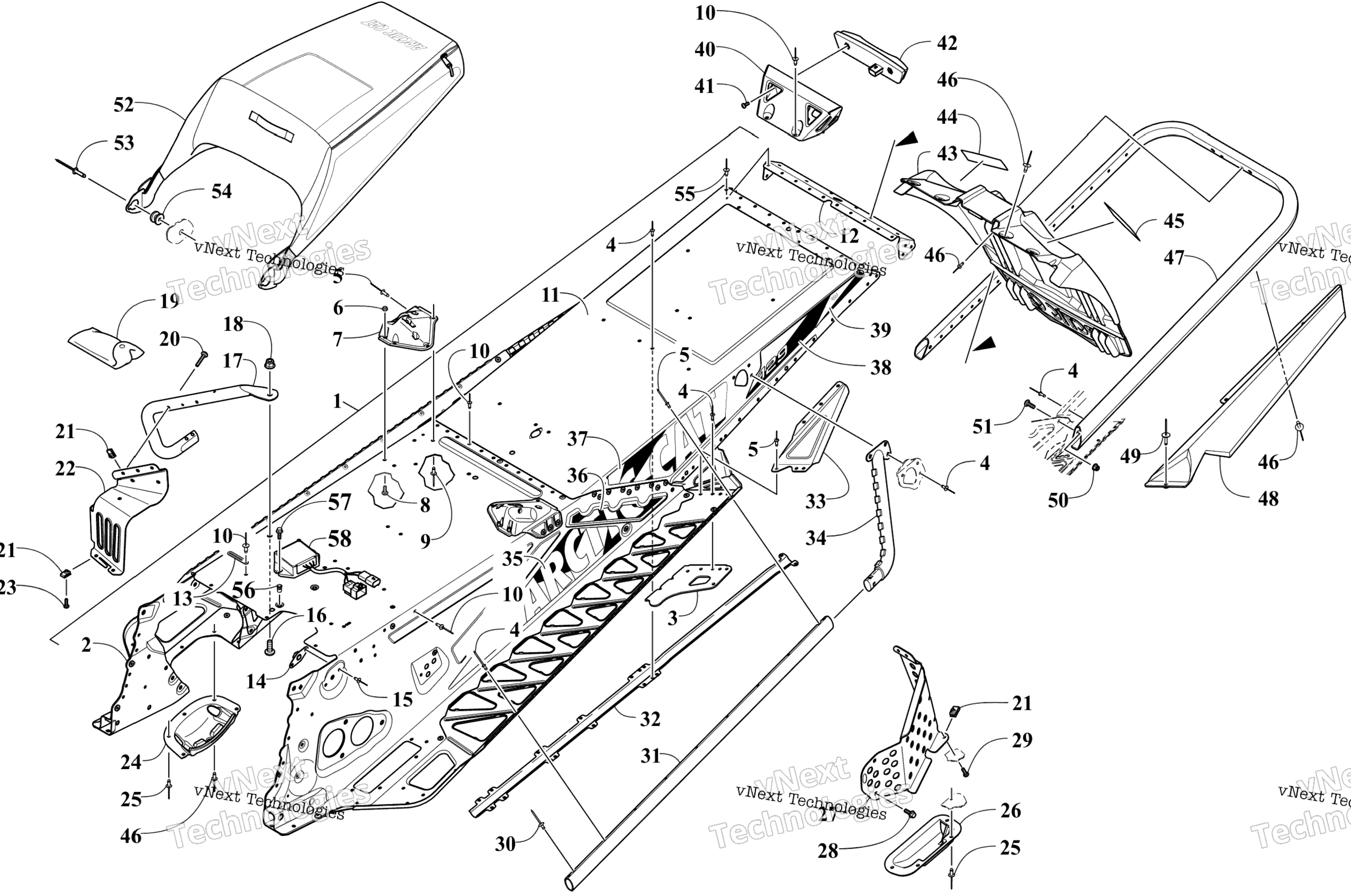

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 9000 ET LTD 129 (S2016ZRNEEUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 1707-824
По запросу
1
Tunnel Assembly - Black (inc. 2-13) art. 1707-913
По запросу
2
Tunnel, Front - Assembly - Black (inc. 3-4) art. 1707-910
По запросу
3
Bracket, Mounting - Suspension - Right - Black art. 1707-916
По запросу
3
Bracket, Mounting - Suspension - Left - Black art. 1707-917
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
7
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet - Black art. 8060-702
По запросу
11
Tunnel, Rear - Black art. 1707-835
По запросу
12
End Cap, Tunnel - Black art. 1707-725
По запросу
13
Зажим Arctic Cat art. 1623-984
По запросу
14
Plate, Retaining art. 0608-631
По запросу
15
Rivet art. 8060-708
По запросу
16
Screw, Machine art. 8476-820
По запросу
17
Support, Footrest - Left art. 1707-455
По запросу
17
Support, Footrest - Right art. 1707-454
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Kit, Tool art. 0744-088
По запросу
20
Screw, Machine art. 8468-535
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Footrest - Left - Black art. 1707-557
По запросу
22
Footrest - Right - Black art. 1707-556
По запросу
23
Screw, Machine art. 8470-516
По запросу
24
Protector, Chain Case art. 1607-109
По запросу
25
Заклепка Arctic Cat art. 8061-708
от 168 ₽
26
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
27
Shield, Brake Disc - Black art. 4707-060
По запросу
28
Screw, Cap art. 8408-613
По запросу
29
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
30
Rivet art. 1623-130
По запросу
31
Roll, Tunnel - Black art. 1707-697
По запросу
32
Protector, Harness - Taillight Extension art. 0630-308
По запросу
33
Gusset, Running Board - Right - Black art. 1707-698
По запросу
33
Gusset, Running Board - Left - Black art. 1707-699
По запросу
34
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
34
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
35
Decal, Tunnel - Left art. 2621-629
По запросу
35
Decal, Tunnel - Right art. 2621-628
По запросу
36
Decal, Tunnel - Left art. 2621-627
По запросу
36
Decal, Tunnel - Right art. 2621-626
По запросу
37
Decal, Tunnel - Left art. 2621-625
По запросу
37
Decal, Tunnel - Right art. 2621-624
По запросу
38
Decal, Tunnel - Right art. 2621-622
По запросу
38
Decal, Tunnel - Left art. 2621-623
По запросу
39
Decal, Reflector - Red art. 8621-870
По запросу
40
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
41
Screw, Machine art. 8470-510
от 110 ₽
42
стоп сигнал art. 0609-898
от 3 166 ₽
43
Snowflap art. 6606-394
от 10 642 ₽
44
Decal, Warning - Towing (French) (English) art. 5611-852
По запросу
45
Decal, Warning - Towing (English) (French) art. 5611-853
По запросу
46
Rivet art. 8061-706
По запросу
47
Bumper, Rear - 129" - Black art. 2707-578
По запросу
48
Flare, Tunnel - Right art. 6606-870
По запросу
48
Flare, Tunnel - Left art. 6606-871
По запросу
49
Rivet art. 8060-710
По запросу
50
Гайка Arctic Cat art. 8427-602
от 116 ₽
51
Болт Arctic Cat art. 8476-620
По запросу
52
Saddlebag art. 6606-600
По запросу
53
Rivet art. 8060-630
По запросу
54
Mount, Saddlebag art. 1623-940
По запросу
55
Rivet art. 8060-482
По запросу
56
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
57
Screw, Cap art. 8408-516
По запросу
58
Regulator, Voltage art. 0630-288
от 10 730 ₽
