модель 2017 года
- Модель Bearcat 3000
- Код модели BEARCAT 3000 LT BLUE (S2017BCTLTUSL)

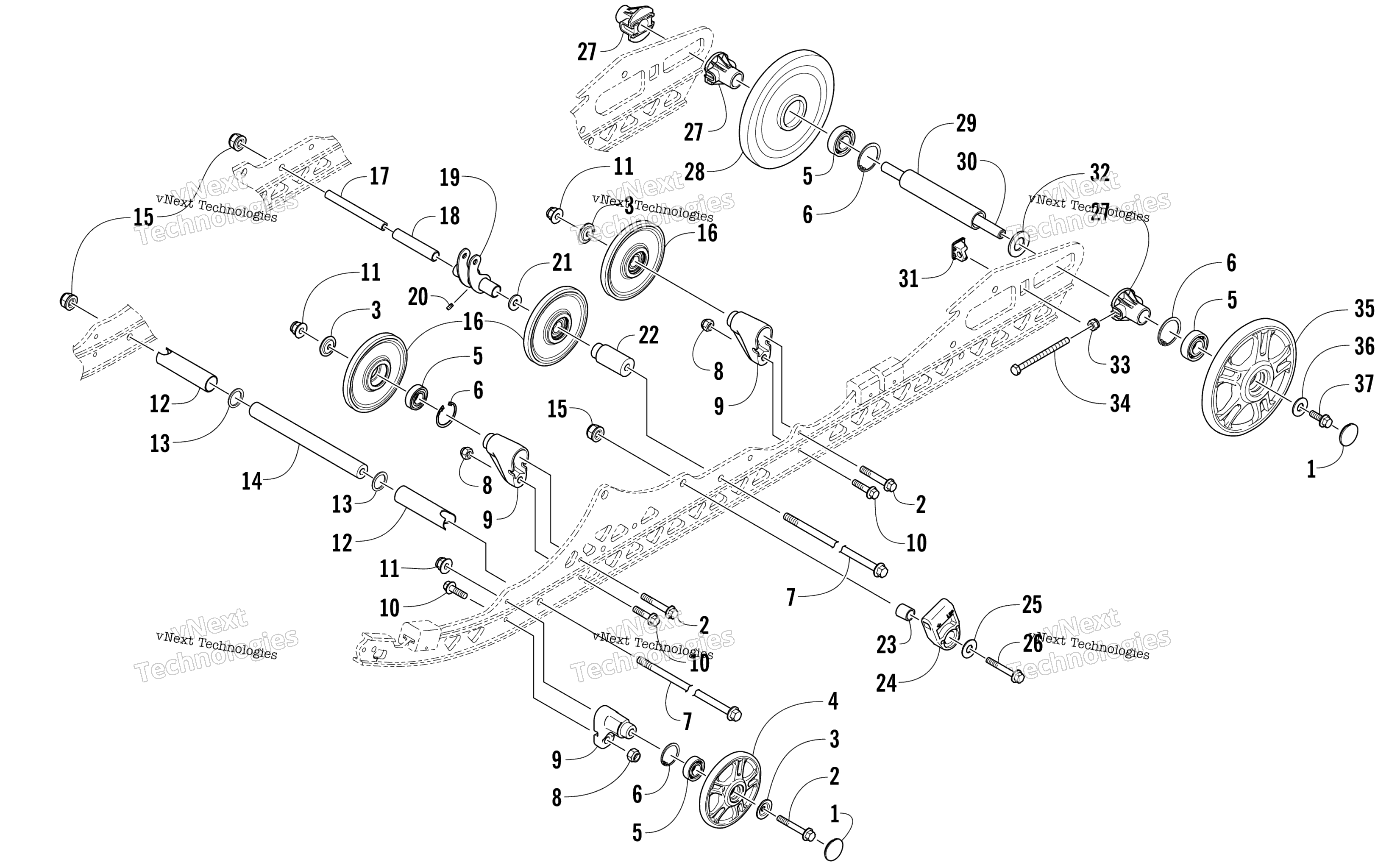

Схема Idler колесо узла для BEARCAT 3000 LT BLUE (S2017BCTLTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
2
Screw, Cap art. 8413-675
По запросу
3
Washer art. 2623-025
По запросу
4
Ролик гусеницы 143х20 мм синий Arctic Cat art. 3604-454
от 6 794 ₽
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Болт Arctic Cat art. 1423-431
По запросу
8
Nut art. 8422-602
По запросу
9
Block, Mounting - Idler Wheel art. 3604-899
По запросу
10
Screw, Cap art. 8413-620
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
13
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
14
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
15
Гайка Arctic Cat art. 2623-202
По запросу
16
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
17
Втулка Arctic Cat art. 3604-285
По запросу
18
Spacer art. 3604-325
По запросу
19
Кронштейн заднего амортизатора Arctic Cat art. 1704-674
По запросу
20
Фиттинг art. 1623-010
По запросу
21
WASHER,FLAT-.636 1.000 X .063 Z&Y art. 1623-794
По запросу
22
Block, Mounting - Idler Wheel art. 3604-327
По запросу
23
Block, Slide art. 3604-204
По запросу
24
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
25
Washer art. 8450-163
По запросу
26
Болт 25х55 Arctic Cat art. 8408-055
от 525 ₽
27
Bushing, Adjuster art. 2704-337
По запросу
28
Ролик art. 3604-060
По запросу
29
Spacer art. 1604-940
По запросу
30
Axle, Rear Wheel art. 4604-154
По запросу
31
Adjuster, Track art. 3604-647
По запросу
32
Washer art. 0623-921
По запросу
33
Nut, Lock art. 8422-802
По запросу
34
Screw, Cap art. 1623-682
По запросу
35
Ролик гусеницы задний , натяжной , синий Arctic Cat art. 3604-456
По запросу
36
Washer art. 1623-931
По запросу
37
Screw, Cap art. 8413-031
По запросу
