модель 2017 года
- Модель Bearcat 3000
- Код модели BEARCAT 3000 LT BLUE (S2017BCTLTUSL)

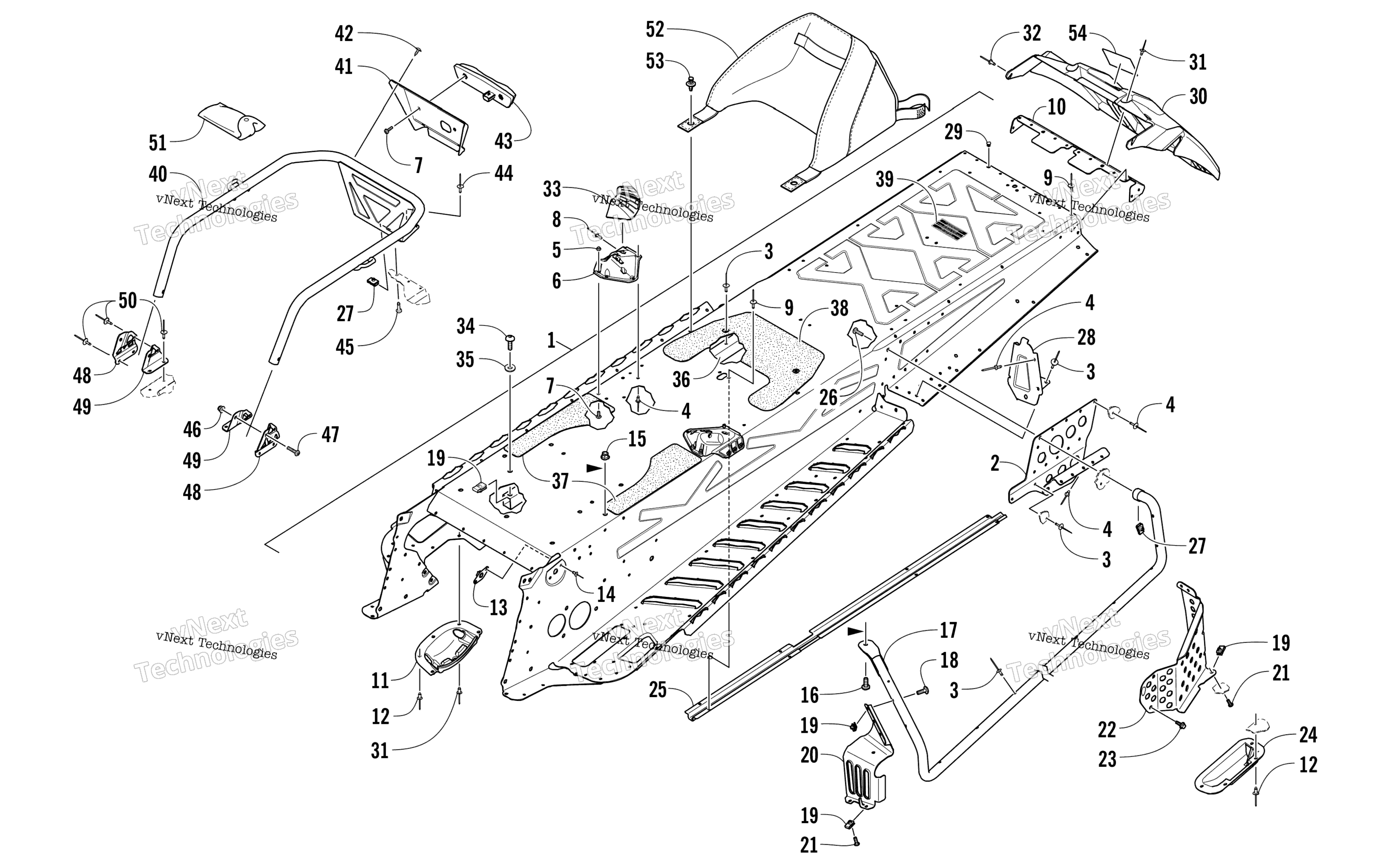

Схема Tunnel и задний полка узла для BEARCAT 3000 LT BLUE (S2017BCTLTUSL)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 2707-716
По запросу
1
Tunnel Assembly (inc. 2-10, 28, and the Front Frame) art. 2707-715
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 2707-091
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 2707-090
По запросу
3
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
5
Nut, Lock art. 8422-502
По запросу
6
Bracket, Mounting - Rear Spar - Right art. 1707-644
По запросу
6
Bracket, Mounting - Rear Spar - Left art. 1707-645
По запросу
7
Screw, Machine art. 8476-512
По запросу
8
Rivet art. 1623-257
По запросу
9
Rivet art. 8060-484
По запросу
10
End Cap, Tunnel - Black art. 1607-678
По запросу
11
Protector, Chain Case art. 1607-109
По запросу
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
Plate, Retaining art. 0608-631
По запросу
14
Rivet - Zinc art. 8060-688
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Screw, Machine art. 8476-820
По запросу
17
Support, Footrest - Left - Black art. 1707-603
По запросу
17
Support, Footrest - Right - Black art. 1707-602
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
20
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
21
Screw, Machine art. 8470-516
По запросу
22
Shield, Brake Disc art. 1607-346
По запросу
23
Screw, Cap art. 8408-613
По запросу
24
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
25
Protector, Harness - Taillight Extension art. 0630-301
По запросу
26
Винт Arctic Cat art. 8477-620
от 168 ₽
27
Клипса Arctic Cat art. 0423-577
от 168 ₽
28
Close Off, Running Board - Right art. 1607-194
По запросу
28
Close Off, Running Board - Left art. 1607-195
По запросу
29
Clip, Retaining art. 1623-795
от 2 405 ₽
30
Snowflap art. 6606-486
По запросу
31
Rivet art. 8061-706
По запросу
32
Rivet art. 8061-506
По запросу
33
Support, Gas Tank - Right art. 6606-664
По запросу
33
Support, Gas Tank - Left art. 6606-665
По запросу
34
Screw, Machine art. 8476-516
По запросу
35
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
36
Protector, Tunnel art. 1607-689
По запросу
37
Pad, Fuel Tank - Left art. 6606-815
По запросу
37
Pad, Fuel Tank - Right art. 6606-814
По запросу
38
Pad, Fuel Tank - Center art. 6606-935
По запросу
39
Decal, Capacity - Storage Box art. 2621-928
По запросу
40
Rack, Rear - Black art. 2707-563
По запросу
41
Cover, Taillight - Rack - Black art. 2707-564
По запросу
42
Винт-саморез Arctic Cat art. 1623-129
По запросу
43
стоп сигнал art. 0609-898
от 3 166 ₽
44
Rivet art. 8060-486
По запросу
45
Screw, Machine art. 2623-059
По запросу
46
Гайка Arctic Cat art. 8427-602
от 116 ₽
47
Screw, Machine art. 8468-635
По запросу
48
Bracket, Mounting - Rack - Outer - Right - Black art. 5706-450
По запросу
48
Bracket, Mounting - Rack - Outer - Left - Black art. 5706-451
По запросу
49
Bracket, Mounting - Rack - Inner - Right - Black art. 5706-448
По запросу
49
Bracket, Mounting - Rack - Inner - Left - Black art. 5706-449
По запросу
50
Заклепка Arctic Cat art. 8060-706
от 116 ₽
51
Kit, Tool art. 0744-064
По запросу
52
Storage Bag, Rear art. 7606-101
По запросу
53
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
54
Decal, Towing Capacity art. 3621-900
По запросу
