модель 2017 года
- Модель M 8000
- Код модели M 8000 LTD ES 162 BLACK (S2017M8HELUSB)

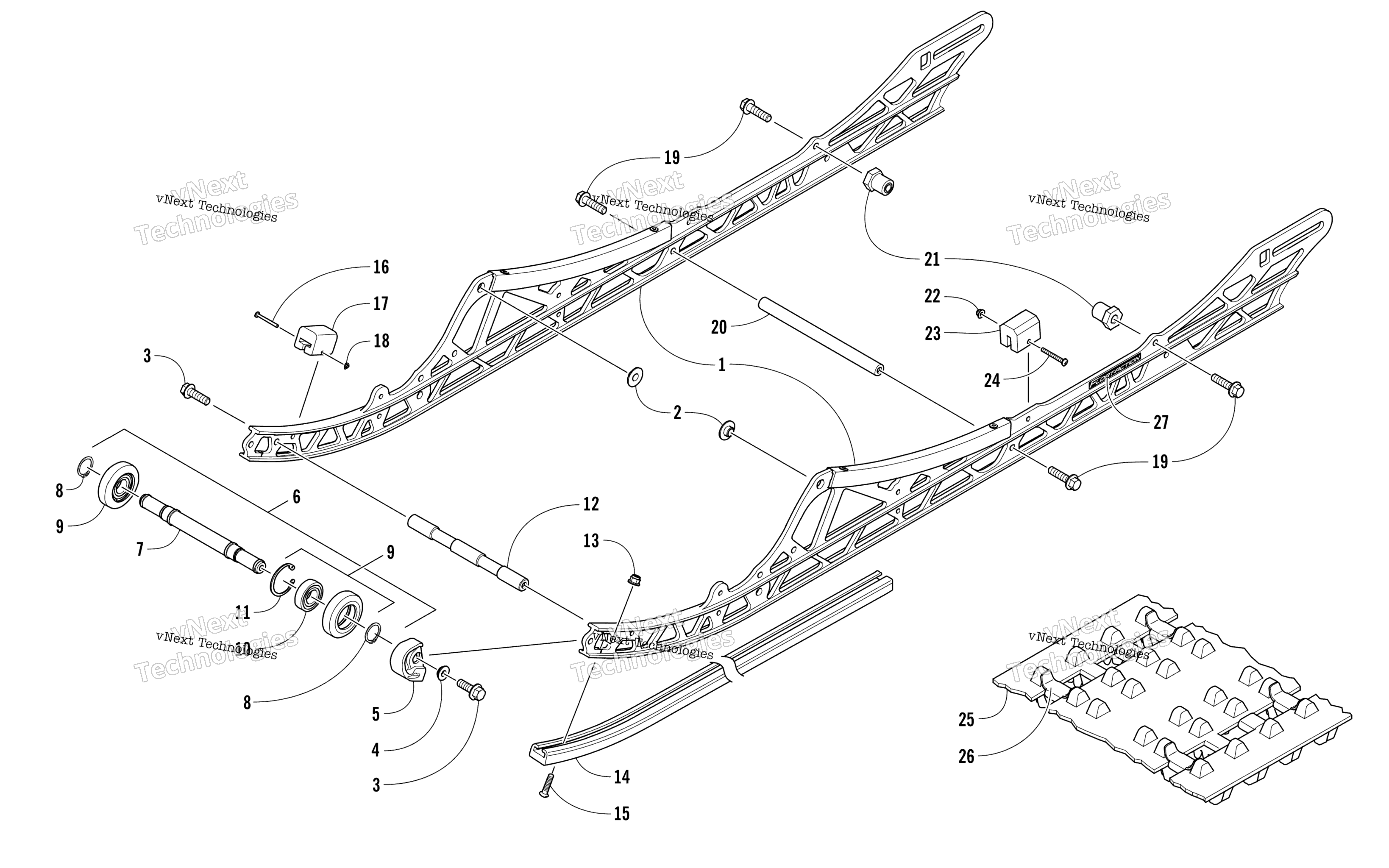

Схема Slide Rail и Track узла для M 8000 LTD ES 162 BLACK (S2017M8HELUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly - Black art. 3704-076
По запросу
1
Rail, Formed - Black art. 3704-048
По запросу
2
Insert, Rail art. 3604-266
По запросу
3
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
4
Spacer art. 3604-928
По запросу
5
End Cap, Slide Rail art. 4604-214
По запросу
6
Axle, Idler Wheel - Assembly (inc. 7-11) art. 2704-964
По запросу
7
Axle art. 3604-921
По запросу
8
Ring, Retaining art. 1423-001
По запросу
9
Wheel, Idler - Black (inc. 10-11) art. 3604-844
По запросу
10
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
11
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
12
Axle art. 3604-630
По запросу
13
Nut, Lock art. 8047-366
По запросу
14
Wearstrip, Slide Rail art. 4604-242
По запросу
15
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
16
Rivet, Solid art. 0123-767
По запросу
17
Демпфер полоза гусеницы передний Arctic Cat art. 0104-631
от 630 ₽
Аналог
630 ₽
Требуется 2 шт.
18
Nut, Push art. 0123-766
По запросу
19
Винт Arctic Cat art. 8408-826
По запросу
20
Axle art. 4604-252
По запросу
21
Втулка-ограничитель хода заднего рычага Arctic Cat art. 3604-635
По запросу
22
Nut, Lock art. 8427-502
По запросу
23
Демпфер полоза гусеницы Arctic Cat art. 1604-429
от 577 ₽
Аналог
577 ₽
Требуется 2 шт.
24
Screw, Machine art. 8470-540
По запросу
25
Track Assembly (inc. 26) art. 2602-483
По запросу
26
Clip, Guide art. 2602-386
По запросу
27
Decal, "Float Action" art. 3621-338
По запросу
