модель 2017 года
- Модель M 8000
- Код модели M 8000 LTD ES 162 BLACK (S2017M8HELUSB)

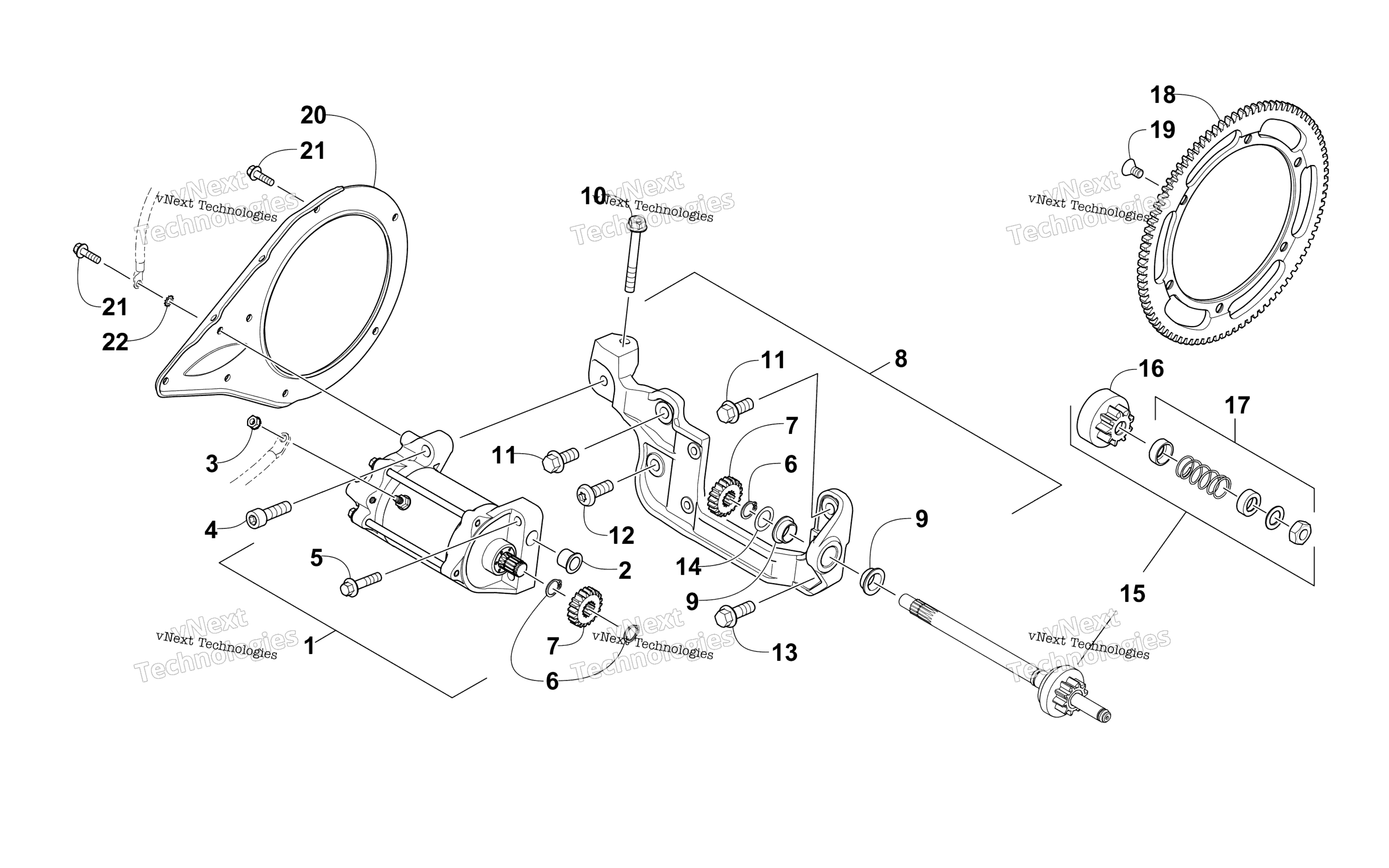

Схема стартера Motor Assembly для M 8000 LTD ES 162 BLACK (S2017M8HELUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Starter (inc. 2) art. 0745-418
По запросу
2
Втулка Arctic Cat art. 0645-108
от 3 675 ₽
3
Nut art. 0623-038
от 110 ₽
4
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
5
SCREW,CAP-HFH M8X1.25X35 CL8.8 w/2353 art. 8408-836
По запросу
6
Ring, Snap art. 0645-638
По запросу
7
Gear, Starter art. 0645-678
По запросу
8
Bracket, Mounting - Starter Motor (inc. 9) art. 0745-410
По запросу
9
Bushing art. 0645-788
По запросу
10
Screw, Cap art. 1623-945
По запросу
11
Screw, Cap art. 8409-026
По запросу
12
Screw, Machine art. 1623-963
По запросу
13
Screw, Cap art. 8409-031
По запросу
14
WASHER,THRUST 17.17 ID X 24.41 OD. art. 0645-752
По запросу
15
Shaft, Pinion - Assembly (inc. 16-17) art. 0745-432
По запросу
16
Gear, Pinion art. 0745-408
По запросу
17
Pinion Stopper Assembly art. 0745-430
от 6 604 ₽
18
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
19
Screw, Machine art. 2623-317
По запросу
20
Plate, Retaining - Starter Motor art. 0645-694
По запросу
21
Screw, Cap art. 8408-621
По запросу
22
Шайба Arctic Cat art. 8053-242
По запросу
