модель 2017 года
- Модель M 8000
- Код модели M 8000 MOUNTAIN CAT 153 GREEN (S2017M8HMCUSG)

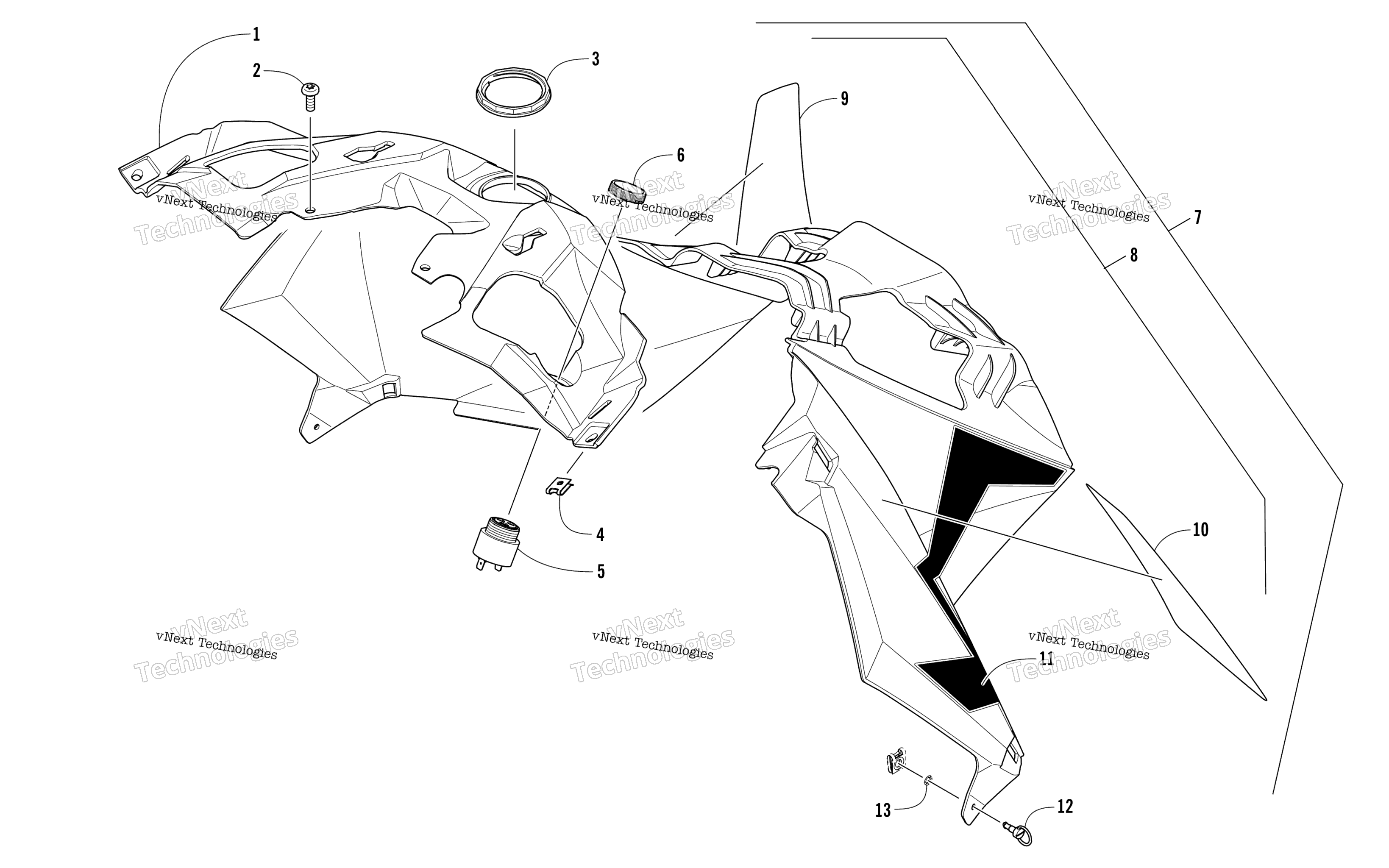

Схема консоли Assembly для M 8000 MOUNTAIN CAT 153 GREEN (S2017M8HMCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper - Green art. 6606-645
По запросу
2
Винт Arctic Cat art. 0423-396
от 473 ₽
3
Nut, Retaining art. 6606-390
По запросу
4
Nut, U art. 1623-939
По запросу
5
Alarm, Reverse (inc. 6) art. 0630-243
По запросу
6
Ring, Retaining art. 0630-017
По запросу
7
Console, Lower - w/Decals & Warnings - Green (inc. 8-11) art. 5718-165
По запросу
8
Console, Lower - w/Warning Decals - Green (inc. 9-10) art. 4718-659
По запросу
9
Decal, Warning - English art. 9611-499
По запросу
10
Decal, Warning - French art. 9611-498
По запросу
11
Decal, Console - Right - Green art. 3621-572
По запросу
11
Decal, Console - Left - Green art. 3621-573
По запросу
12
Pin, Retaining art. 2623-003
от 1 130 ₽
13
Nut, Push art. 2623-004
от 1 130 ₽
