модель 2017 года
- Модель M 8000
- Код модели M 8000 MOUNTAIN CAT 153 GREEN (S2017M8HMCUSG)

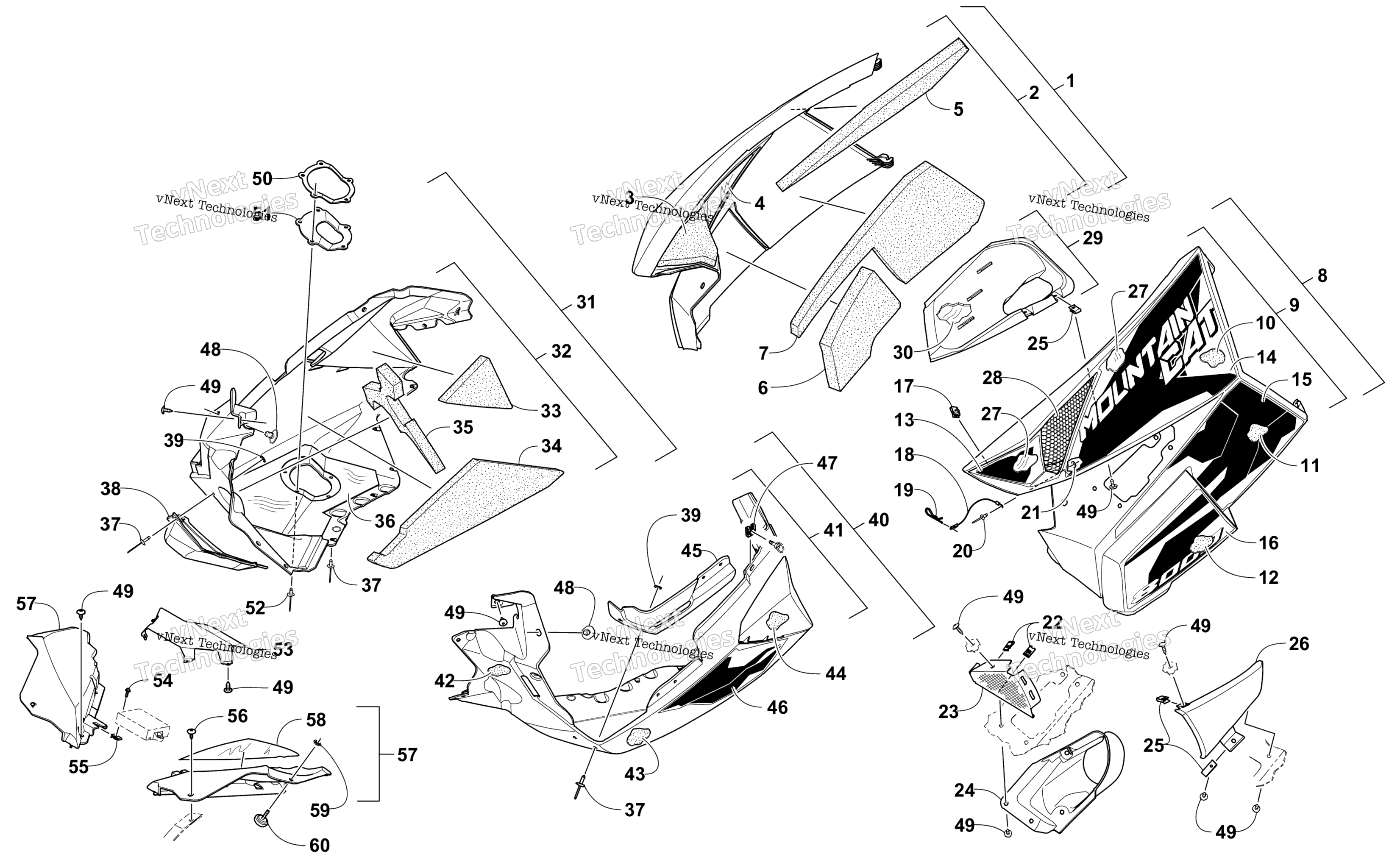

Схема Skid Plate и Side панель узла для M 8000 MOUNTAIN CAT 153 GREEN (S2017M8HMCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - Green (inc. 2-7, 13-16, and 18-22) art. 5718-174
По запросу
2
Panel, Side - w/o Decals - Right - Green (inc. 3-7 and 18-22) art. 3718-858
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Panel, Side w/Decals - Left - Green (inc. 9-22) art. 5718-175
По запросу
9
Panel, Side - w/o Decals - Left - Green (inc. 10-12 and 17-22) art. 4718-577
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
13
Decal, Side Panel - Upper Front - Right art. 3621-564
По запросу
13
Decal, Side Panel - Upper Front - Left art. 3621-565
По запросу
14
Decal, Side Panel - Upper - Right - Green art. 3621-562
По запросу
14
Decal, Side Panel - Upper - Left - Green art. 3621-563
По запросу
15
Decal, Side Panel - Lower Rear - Left - Green art. 3621-569
По запросу
15
Decal, Side Panel - Lower Rear - Right - Green art. 3621-568
По запросу
16
Decal, Side Panel - Lower Front - Left - Green art. 3621-567
По запросу
16
Decal, Side Panel - Lower Front - Right - Green art. 3621-566
По запросу
17
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
18
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
19
Clip, Hairpin art. 0605-283
По запросу
20
Rivet art. 8060-486
По запросу
21
Washer art. 8050-127
По запросу
22
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
23
Screen, Intake art. 6606-925
По запросу
24
Duct, Intake - Inner art. 2602-794
По запросу
25
Clip, U-Nut art. 1623-030
По запросу
26
Duct, Intake - Outer - Green art. 2602-801
По запросу
27
Foil, Protective art. 0619-206
По запросу
28
Screen, Intake art. 5706-531
По запросу
29
Duct, Belt Cooling (inc. 30) art. 1702-369
По запросу
30
Foil, Protective art. 6606-694
По запросу
31
Plate, Skid w/Decals - Right - Green (inc. 32-39 and 46) art. 5718-176
По запросу
32
Plate, Skid w/o Decals - Right - Green (inc. 33-39) art. 5718-268
По запросу
33
Foam, Skid Plate - Upper Rear - Right art. 0617-778
По запросу
34
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
35
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
36
Foil, Protective art. 3612-325
По запросу
37
Заклепка Arctic Cat art. 8061-708
от 168 ₽
38
Deflector, Heat art. 2612-754
По запросу
39
Washer art. 0123-802
от 110 ₽
40
Plate, Skid w/Decals - Left - Green (inc. 37, 39, and 41-46) art. 5718-177
По запросу
41
Plate, Skid w/o Decals - Left - Green (inc. 37, 39, and 42-45) art. 5718-269
По запросу
42
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
43
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
44
Foam, Skid Plate - Upper Rear - Left art. 0617-779
По запросу
45
Panel, Reinforcement art. 6606-613
По запросу
46
Decal, Skid Plate - Right - Green art. 3621-558
По запросу
46
Decal, Skid Plate - Left - Green art. 3621-559
По запросу
47
Clip, Retaining art. 2623-005
от 1 130 ₽
48
Pin, Retaining art. 6606-592
По запросу
49
Винт-саморез Arctic Cat art. 1623-129
По запросу
50
Plate, Exhaust Outlet art. 2612-796
По запросу
51
Seal, Exhaust Outlet art. 2612-795
По запросу
52
Rivet art. 8061-710
По запросу
53
Shield, Heat - EMC art. 0632-003
По запросу
54
Болт Arctic Cat art. 8408-620
от 190 ₽
55
Clip, U-Nut art. 0423-031
По запросу
56
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
57
Fascia, Front - Right - Black art. 6606-342
По запросу
57
Fascia, Front - Left - Black (inc. 58) art. 3718-303
По запросу
58
Foil, Protective art. 6606-405
По запросу
59
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
60
Screw, Thumb art. 1623-999
По запросу
