модель 2017 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2017X8HHCUSB)

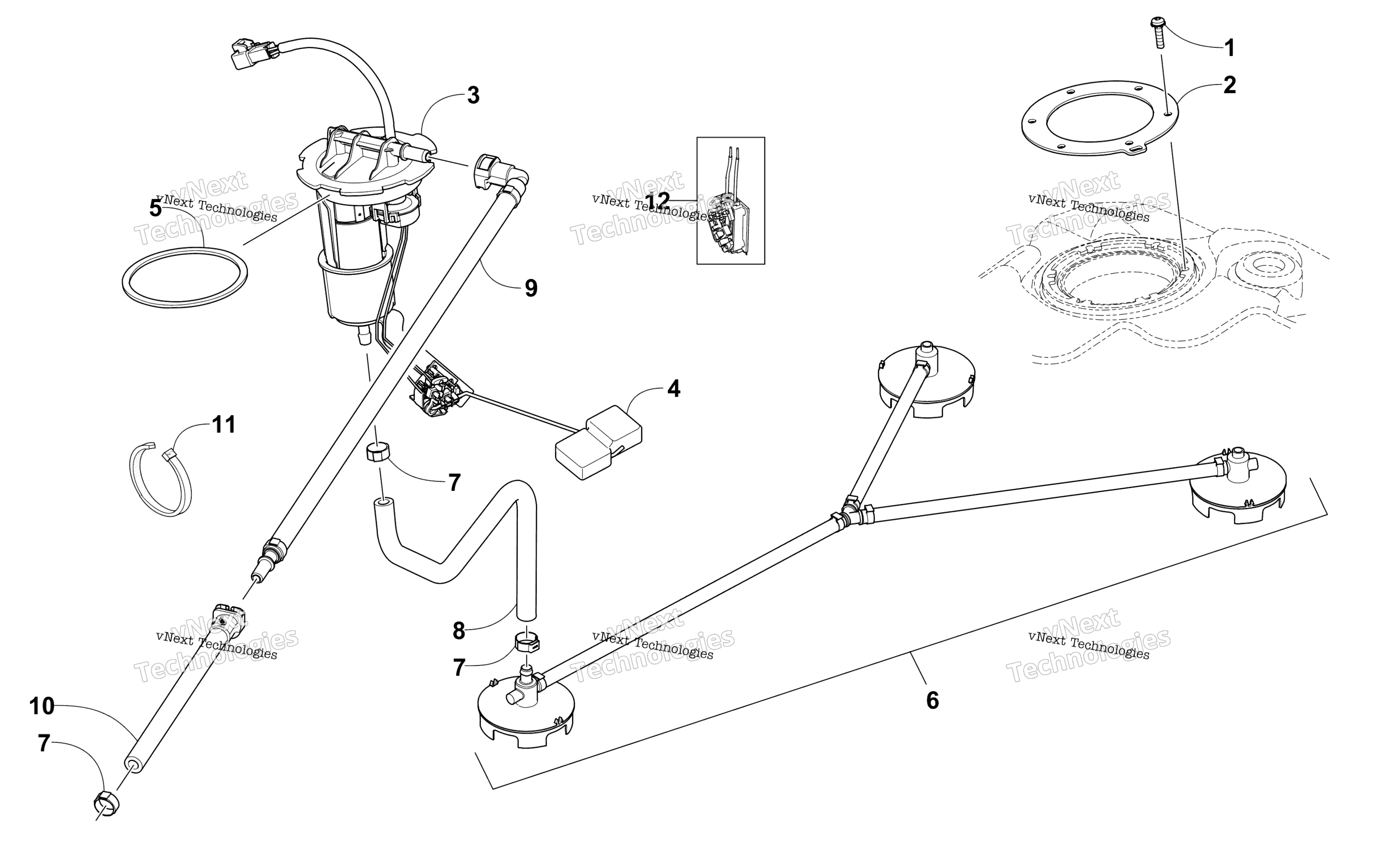

Схема топливной системы Pump Assembly для XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2017X8HHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
3
Pump, Fuel - Assembly (inc. 4) art. 2670-472
от 7 274 ₽
4
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
5
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
6
Pickup, Fuel - Assembly art. 2670-377
от 1 464 ₽
Аналог
1 464 ₽
Требуется 1 шт.
7
Clamp, Hose art. 0610-563
По запросу
8
Hose, Fuel Pump/Pickup art. 2670-442
По запросу
9
Fuel Line Assembly art. 1770-146
По запросу
10
Fuel Line Assembly art. 1770-147
По запросу
11
Зажим Arctic Cat art. 0123-788
По запросу
11
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
12
Fuel Level Sensor Kit art. 1770-170
По запросу
Другие схемы модели
Топливная система Pump Assembly
