модель 2017 года
- Модель XF 8000
- Код модели XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2017X8HHCUSB)

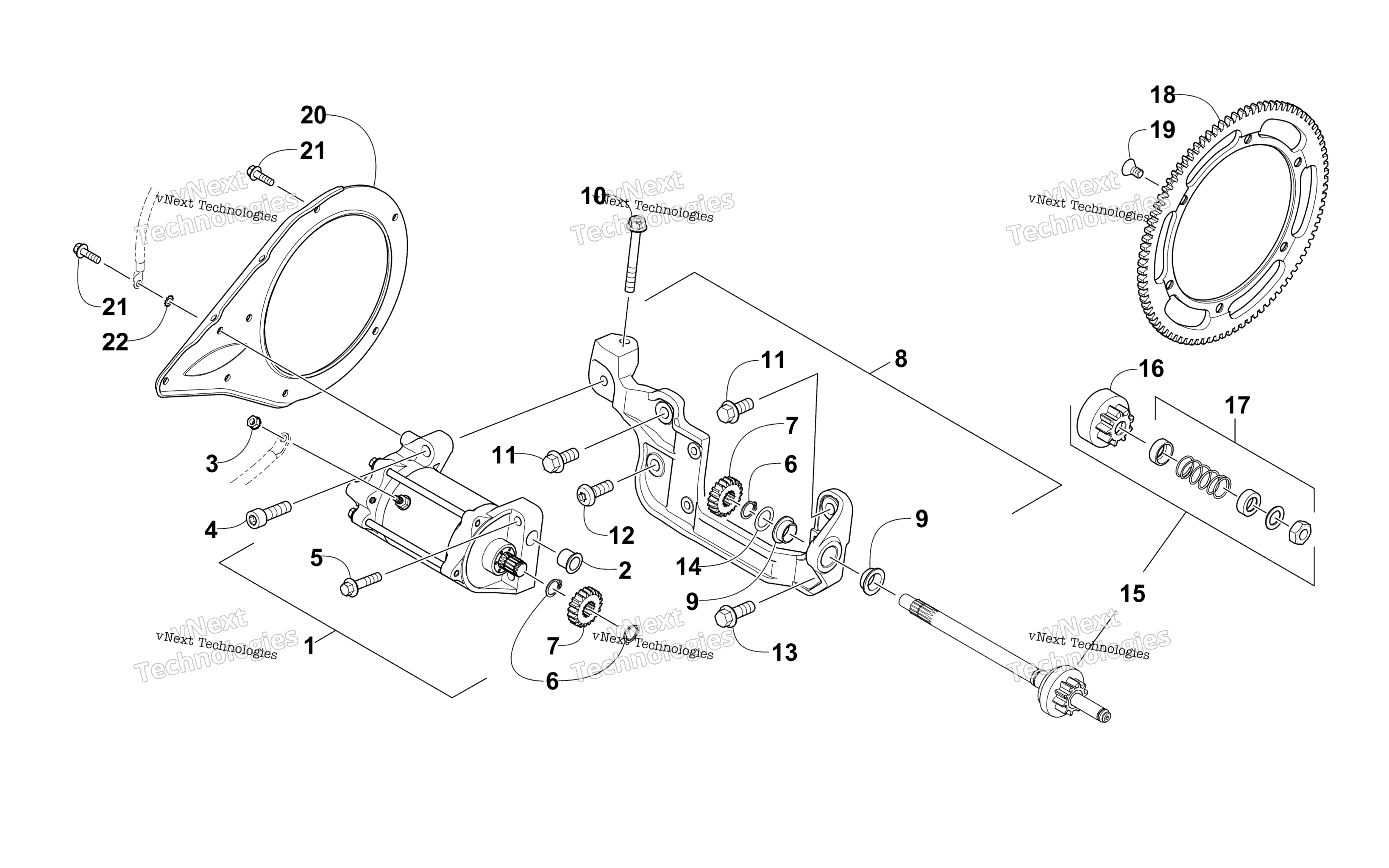

Схема стартера Motor Assembly для XF 8000 HIGH COUNTRY LTD ES 141 BLACK (S2017X8HHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Starter (inc. 2) art. 0745-418
По запросу
2
Втулка Arctic Cat art. 0645-108
от 3 675 ₽
3
Nut art. 0623-038
от 110 ₽
4
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
5
SCREW,CAP-HFH M8X1.25X35 CL8.8 w/2353 art. 8408-836
По запросу
6
Ring, Snap art. 0645-638
По запросу
7
Gear, Starter art. 0645-678
По запросу
8
Bracket, Mounting - Starter Motor (inc. 9) art. 0745-410
По запросу
9
Bushing art. 0645-788
По запросу
10
Screw, Cap art. 1623-945
По запросу
11
Screw, Cap art. 8409-026
По запросу
12
Screw, Machine art. 1623-963
По запросу
13
Screw, Cap art. 8409-031
По запросу
14
WASHER,THRUST 17.17 ID X 24.41 OD. art. 0645-752
По запросу
15
Shaft, Pinion - Assembly (inc. 16-17) art. 0745-432
По запросу
16
Gear, Pinion art. 0745-408
По запросу
17
Pinion Stopper Assembly art. 0745-430
от 6 604 ₽
18
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
19
Screw, Machine art. 2623-317
По запросу
20
Plate, Retaining - Starter Motor art. 0645-694
По запросу
21
Screw, Cap art. 8408-621
По запросу
22
Шайба Arctic Cat art. 8053-242
По запросу
