модель 2017 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 153 1.7 BLACK (S2017X9XHSUSB)

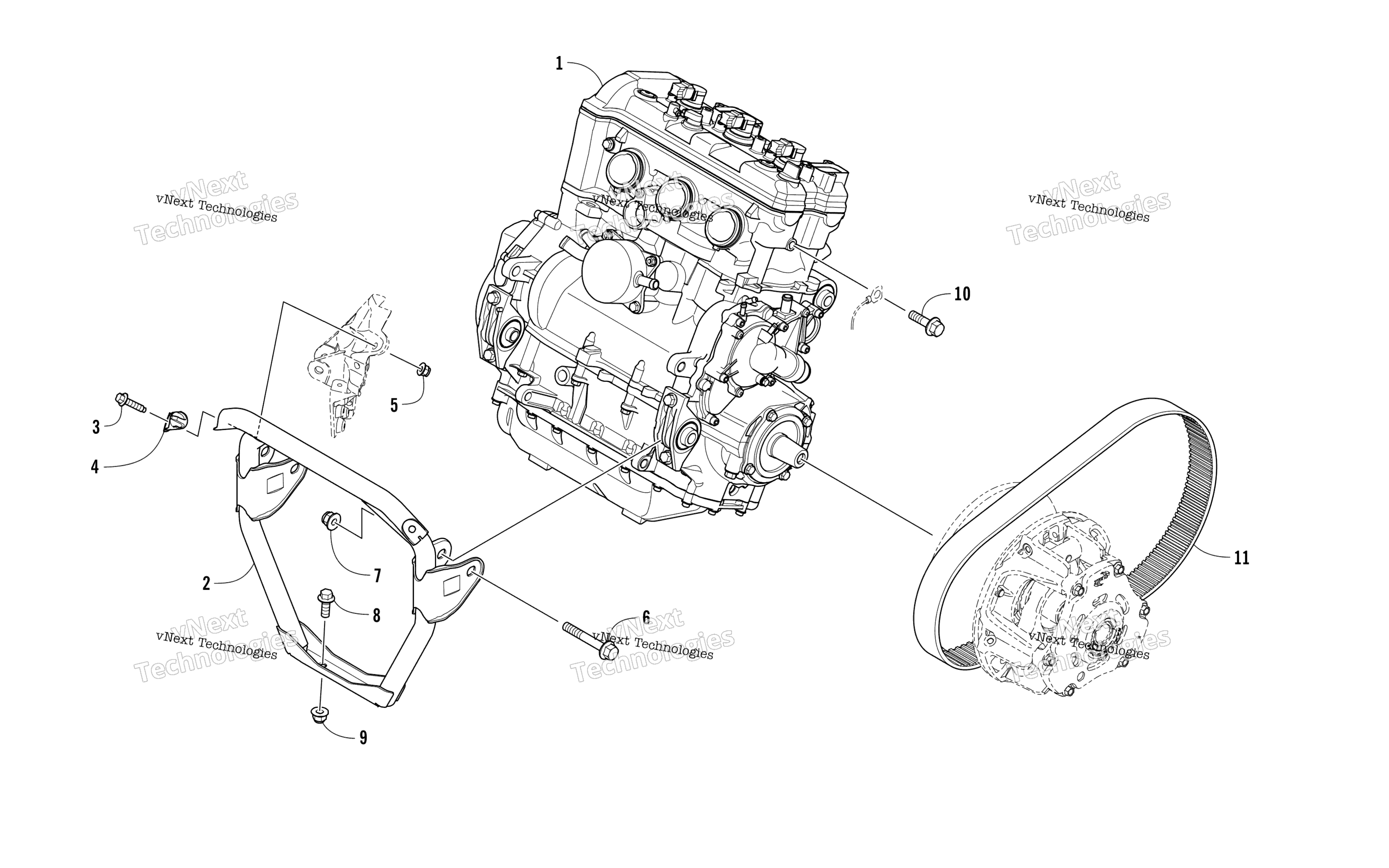

Схема двигателя And Related Parts для XF 9000 HIGH COUNTRY LTD 153 1.7 BLACK (S2017X9XHSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, 998T art. 0662-615
По запросу
2
Bracket, Engine Mounting - Front art. 0708-694
По запросу
3
Screw, Cap art. 8408-830
По запросу
4
Insert art. 1607-002
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
6
BOLT,HXFL,M12-1.25X75,CL10.9 art. 8413-275
По запросу
7
Гайка Arctic Cat art. 8427-202
от 221 ₽
8
SCREW,CAP-HFH M10X1.25X25 CL8.8 Z&Y art. 8408-025
По запросу
9
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
10
Screw, Cap art. 0923-018
По запросу
11
Belt, Drive art. 0627-112
По запросу
