модель 2017 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 153 1.7 BLACK (S2017X9XHSUSB)

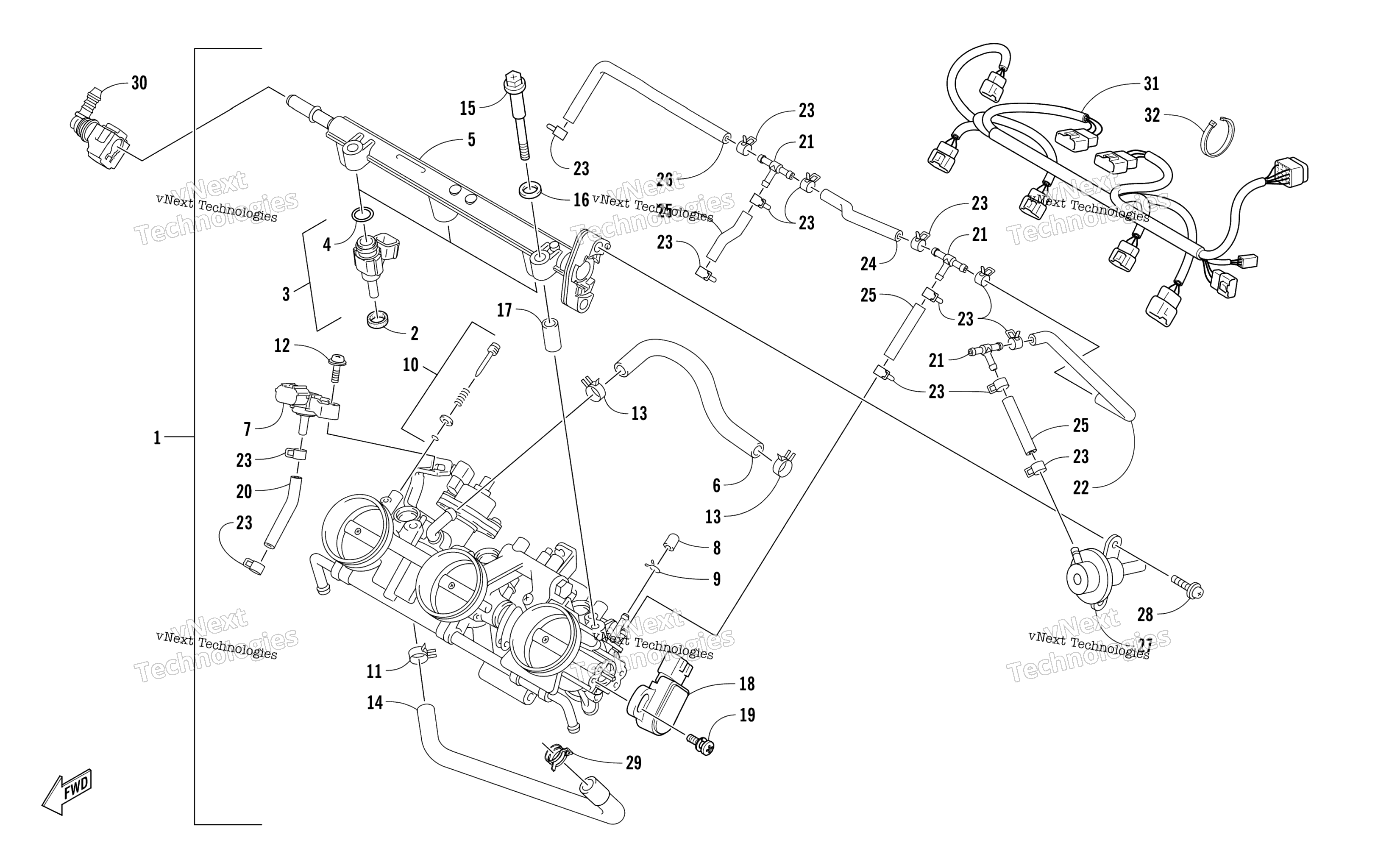

Схема дросселя Body Assembly для XF 9000 HIGH COUNTRY LTD 153 1.7 BLACK (S2017X9XHSUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Throttle - Assembly (inc. 2-29) art. 3020-587
По запросу
2
Grommet art. 3020-588
По запросу
3
Injector (inc. 4) art. 3020-589
По запросу
4
O-Ring art. 3020-590
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 3 шт.
5
Rail, Fuel art. 3020-591
По запросу
6
Hose, ISC - Upper art. 3020-339
По запросу
7
Sensor, Pressure art. 3020-398
По запросу
8
Cap art. 3020-592
По запросу
9
Clamp, Hose art. 3020-593
По запросу
10
Screw, Adjustment art. 3020-335
По запросу
11
Clamp, Hose art. 3020-594
По запросу
12
Screw, Machine art. 3020-595
По запросу
13
Clamp, Hose art. 3020-596
По запросу
14
Hose, ISC - Lower art. 3020-407
По запросу
15
Screw, Shoulder art. 3020-329
По запросу
16
Washer art. 3020-330
По запросу
17
Spacer art. 3020-331
По запросу
18
Sensor, Throttle Position - Assembly art. 3020-342
от 6 263 ₽
Аналог
6 263 ₽
Требуется 1 шт.
19
Screw, Machine art. 3020-343
По запросу
20
Hose, Vent art. 3020-597
По запросу
21
Fitting art. 3020-598
По запросу
22
Hose art. 3020-599
По запросу
23
Clamp, Hose art. 3020-600
По запросу
24
Hose art. 3020-601
По запросу
25
Hose art. 3020-602
По запросу
26
Hose art. 3020-603
По запросу
27
Regulator, Pressure art. 3020-604
По запросу
28
Screw art. 3020-605
По запросу
29
Clamp, Hose art. 1623-285
По запросу
30
Quick Connect art. 3020-383
По запросу
31
Harness, Engine art. 1686-762
По запросу
32
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
32
Зажим Arctic Cat art. 0123-788
По запросу
