модель 2017 года
- Модель ZR 3000
- Код модели ZR 3000 LXR 129 BLACK (S2017ZRTLXUSB)

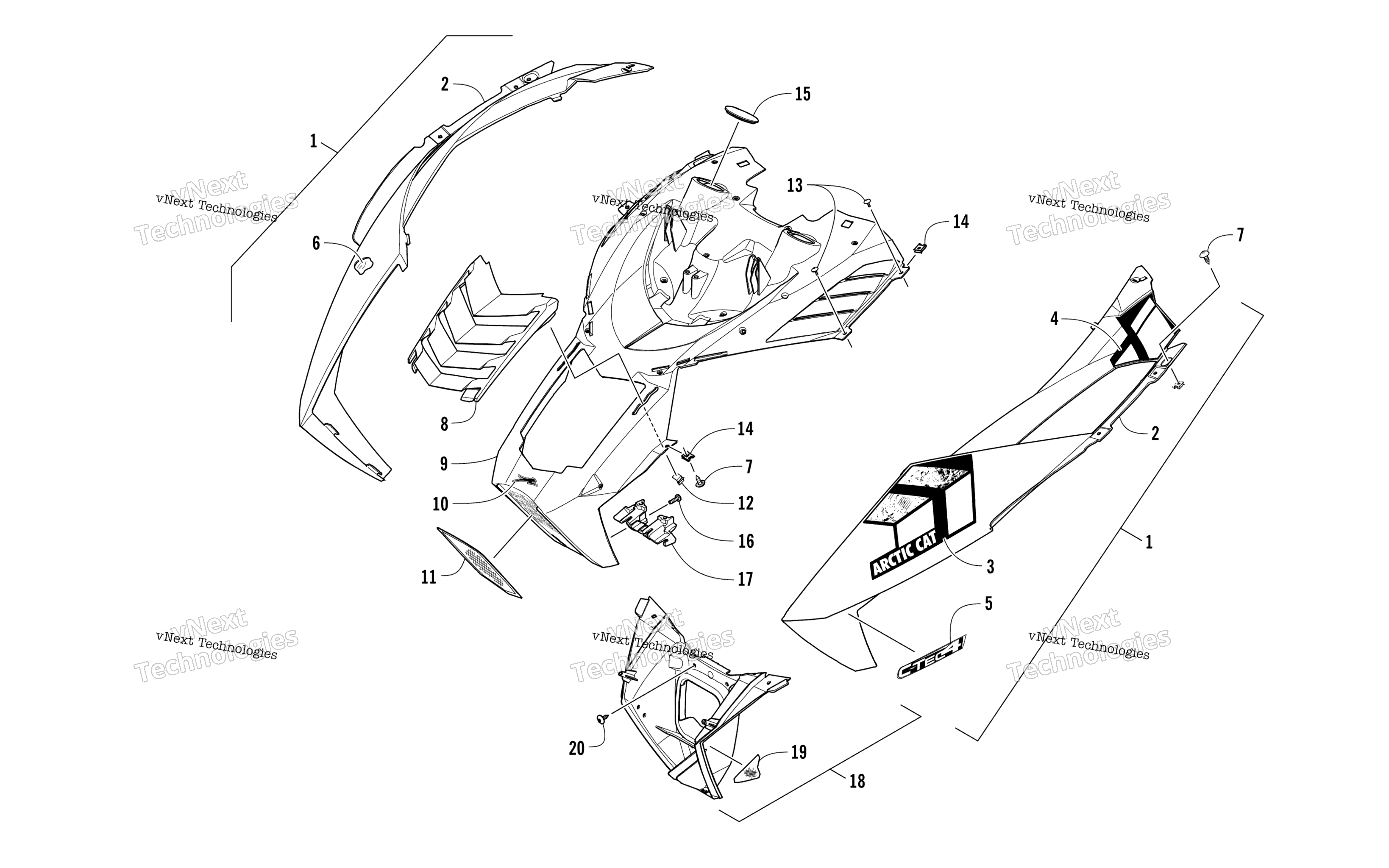

Схема Hood узла для ZR 3000 LXR 129 BLACK (S2017ZRTLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-4 and one No. 5) art. 5718-097
По запросу
1
Hood w/Decals - Right - Black (inc. 2-4 and one No. 5) art. 5718-096
По запросу
2
Hood w/o Decals - w/Protective Foil - Right - Black art. 5718-088
По запросу
2
Hood w/o Decals - Left - Black art. 6606-319
По запросу
3
Decal, Hood - Front - Left art. 3621-261
По запросу
3
Decal, Hood - Front - Right art. 3621-260
По запросу
4
Decal, Hood - Rear - Left art. 3621-259
По запросу
4
Decal, Hood - Rear - Right art. 3621-258
По запросу
5
Decal, Hood - "C-TEC4" art. 0621-993
По запросу
6
Foil, Protective art. 2670-550
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Grille, Intercooler art. 6606-388
По запросу
9
Plenum, Intake - Upper art. 6606-510
По запросу
10
Emblem, Aircat art. 4411-479
По запросу
11
Screen, Vent art. 0608-696
По запросу
12
Clip, Retaining art. 1623-694
По запросу
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
Nut, U art. 1623-939
По запросу
15
Plug art. 2623-055
По запросу
16
Screw, Self-Tapping art. 1623-933
По запросу
17
Retainer, Plenum art. 6606-822
По запросу
18
Plenum, Intake - Lower Front (inc. 19) art. 5706-992
По запросу
19
Decal, Reflector - Amber art. 0621-989
По запросу
20
Винт-саморез Arctic Cat art. 1623-129
По запросу
