модель 2017 года
- Модель ZR 3000
- Код модели ZR 3000 LXR 129 BLACK (S2017ZRTLXUSB)

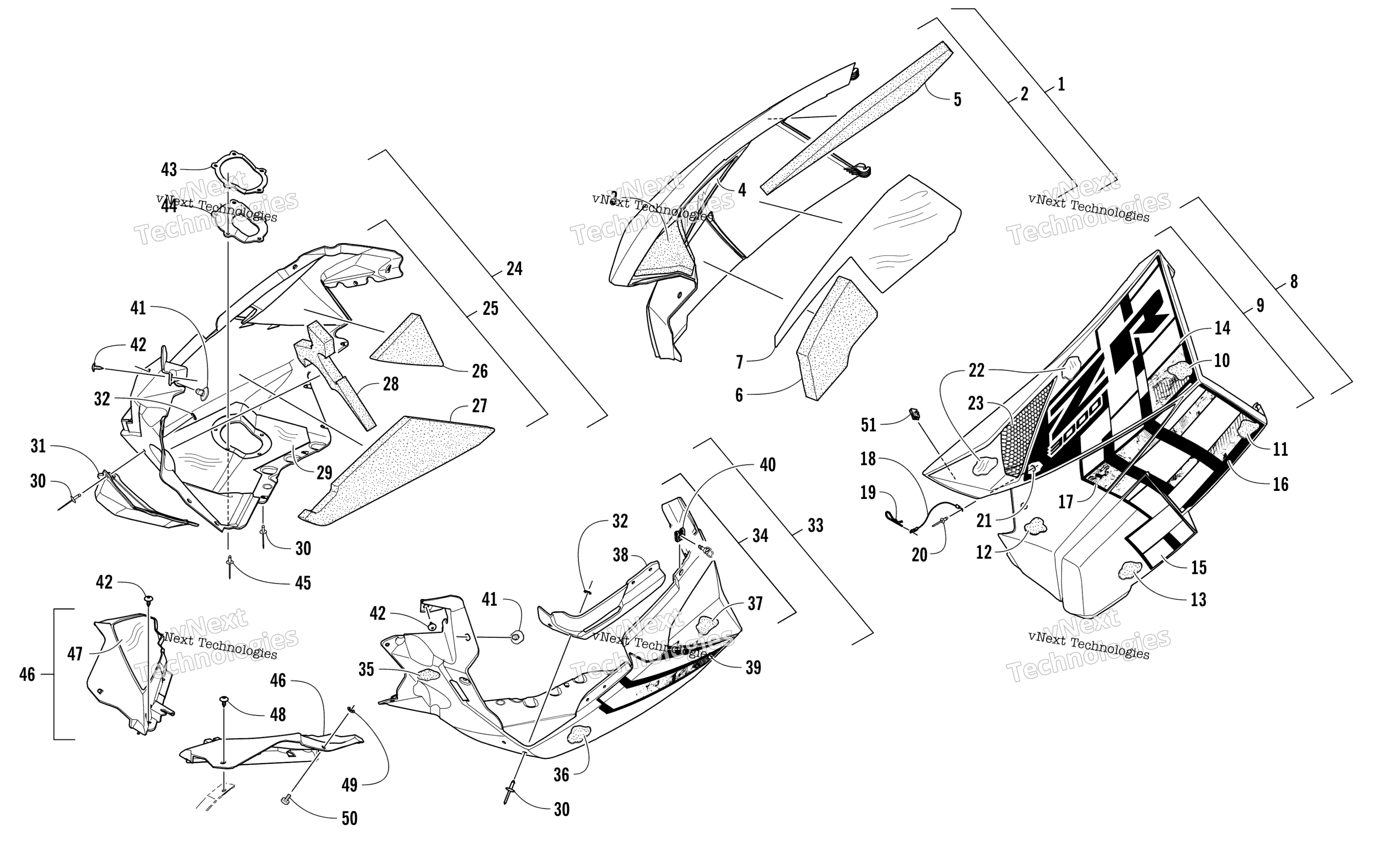

Схема Skid Plate и Side панель узла для ZR 3000 LXR 129 BLACK (S2017ZRTLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right w/Decals - Black (inc. 2-7 and 14-21) art. 5718-102
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7 and 18-21) art. 3718-312
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Panel, Side - Left w/Decals - Black (inc. 9-21 and 51) art. 5718-103
По запросу
9
Panel, Side - Left - w/o Decals - Black (inc. 10-13, 17-21 and 51) art. 3718-791
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
13
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
14
Decal, Side Panel - Upper - Left art. 3621-267
По запросу
14
Decal, Side Panel - Upper - Right art. 3621-266
По запросу
15
Decal, Side Panel - Lower - Left art. 3621-681
По запросу
15
Decal, Side Panel - Lower - Right art. 3621-250
По запросу
16
Decal, Side Panel - Front - Left art. 3621-255
По запросу
16
Decal, Side Panel - Front - Right art. 3621-254
По запросу
17
Decal, Side Panel - Vent - Left art. 3621-253
По запросу
17
Decal, Side Panel - Mid - Right art. 3621-252
По запросу
18
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
19
Clip, Hairpin art. 0605-283
По запросу
20
Rivet art. 8060-486
По запросу
21
Washer art. 8050-127
По запросу
22
Foil, Protective Optional art. 0619-206
По запросу
23
Screen, Intake Optional art. 5706-531
По запросу
24
Plate, Skid - Right - w/Decals - Black (inc. 25-32 and 39) art. 5718-120
По запросу
25
Plate, Skid - w/o Decals - Right - Black (inc. 26-32) art. 3718-422
По запросу
26
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
27
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
28
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
29
Foil, Protective art. 3612-325
По запросу
30
Заклепка Arctic Cat art. 8061-708
от 168 ₽
31
Deflector, Heat art. 2612-754
По запросу
32
Washer art. 0123-802
от 110 ₽
33
Plate, Skid - w/Decal - Left - Black (inc. 30, 32, and 34-39) art. 5718-115
По запросу
34
Plate, Skid - Left w/Foam - Black (inc. 30, 32, and 35-38) art. 3718-789
По запросу
35
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
36
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
37
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
38
Panel, Reinforcement art. 6606-613
По запросу
39
Decal, Skid Plate - Right art. 3621-264
По запросу
39
Decal, Skid Plate - Left art. 3621-265
По запросу
40
Clip, Retaining art. 2623-005
от 1 130 ₽
41
Pin, Retaining art. 6606-592
По запросу
42
Винт-саморез Arctic Cat art. 1623-129
По запросу
43
Plate, Exhaust Outlet art. 2612-796
По запросу
44
Seal, Exhaust Outlet art. 3612-189
По запросу
45
Rivet art. 8061-710
По запросу
46
Fascia, Front - Right - Black (inc. 47) art. 3718-302
По запросу
46
Fascia, Front - Left - Black art. 6606-579
По запросу
47
Foil, Protective art. 6606-404
По запросу
48
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
49
RETAINER,PUSHNUT - 3/16" STUD art. 2623-001
По запросу
50
Screw, Thumb art. 1623-999
По запросу
51
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
