модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 EL TIGRE ES 137 BLACK EARLY BUILD (S2017ZXDEEEBB)

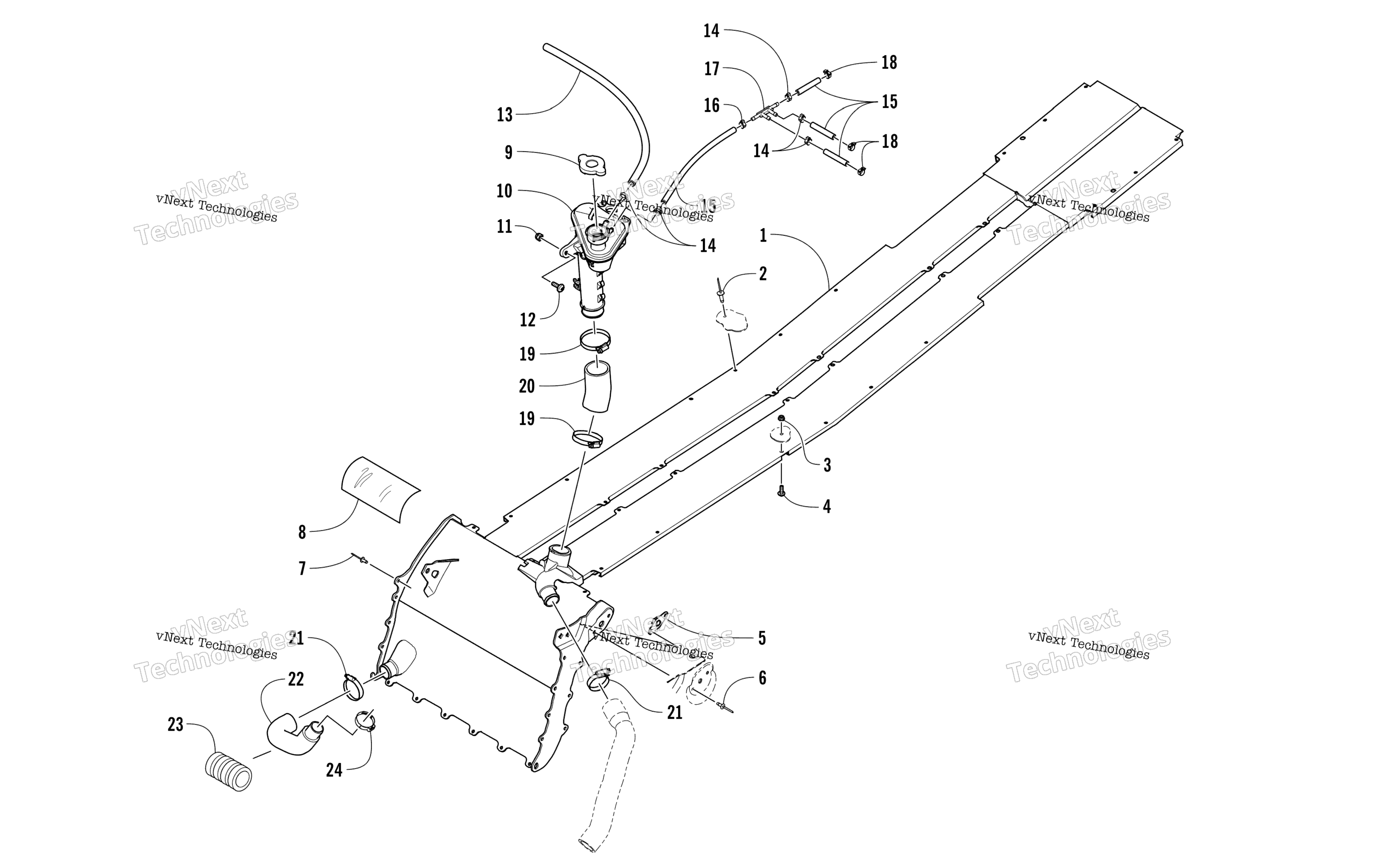

Схема системы охлаждения Assembly для ZR 6000 EL TIGRE ES 137 BLACK EARLY BUILD (S2017ZXDEEEBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-115
По запросу
2
Rivet - Black art. 8060-702
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Foil, Protective art. 0619-206
По запросу
9
Cap art. 2606-284
По запросу
10
Tank, Coolant art. 0613-135
По запросу
11
Nut art. 8422-602
По запросу
12
Screw, Machine art. 8476-625
от 160 ₽
13
Hose - Green - 100 ft art. 0610-693
По запросу
13
Трубка зеленая Arctic Cat art. 0610-692
По запросу
14
Clamp, Hose art. 1623-655
По запросу
15
Hose - 25 ft art. 0610-538
По запросу
16
Clamp, Hose art. 1623-619
По запросу
17
Fitting, Double-T art. 0610-717
По запросу
18
Хомут Arctic Cat art. 0623-063
от 683 ₽
19
Clamp, Hose art. 0423-317
По запросу
20
Hose, Coolant - Filler Neck/Heat Exchanger art. 0610-936
По запросу
21
Clamp, Hose art. 2623-088
По запросу
22
Hose, Coolant - Engine/Heat Exchanger art. 0610-864
По запросу
23
Conduit, Flexible - 4 in. art. 0619-619
По запросу
24
Clamp, Hose art. 1623-656
По запросу
