модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 EL TIGRE ES 137 BLACK EARLY BUILD (S2017ZXDEEEBB)

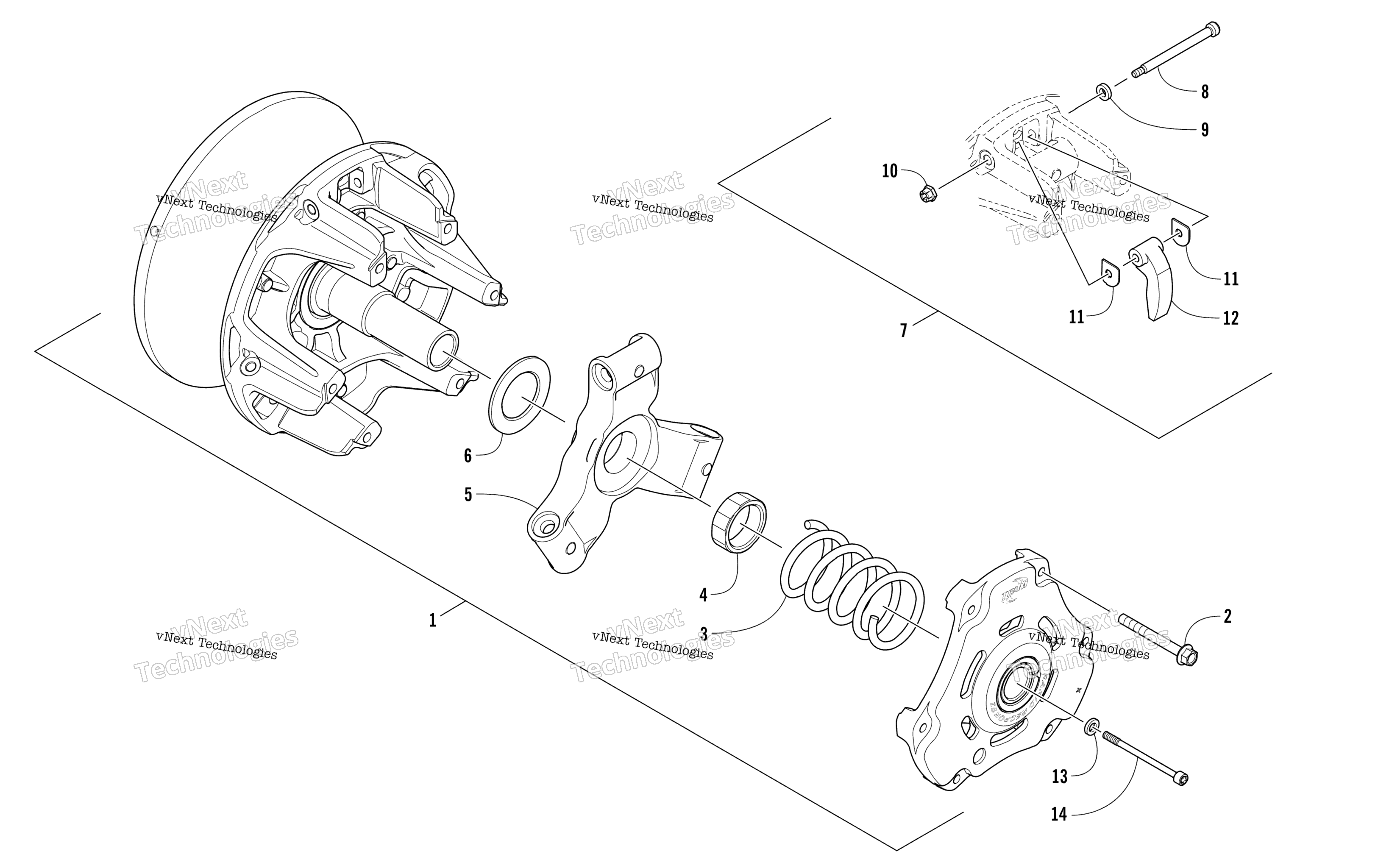

Схема привода Clutch для ZR 6000 EL TIGRE ES 137 BLACK EARLY BUILD (S2017ZXDEEEBB)
Схема
Детали
Номер
Наименование детали
Цена
1
Clutch, Drive - Uncalibrated (inc. 2, 4-6, 8-11) art. 0746-881
По запросу
2
Screw, Shoulder art. 0646-950
По запросу
3
Spring, Drive Clutch art. 0646-939
По запросу
4
Nut, Jam art. 0646-466
По запросу
5
Spider art. 0646-957
По запросу
6
Shim - 1.27x210x0.70 art. 0646-964
По запросу
6
Shim art. 0646-949
По запросу
6
Shim - 1.35x1.575x0.030 art. 0646-965
По запросу
7
Kit, Cam Arm (inc. 8-11) art. 7639-127
По запросу
8
Screw, Shoulder art. 0823-396
По запросу
9
Washer art. 2623-091
По запросу
10
Nut, Lock Hex art. 0823-399
По запросу
11
Washer, Thrust art. 0646-880
По запросу
12
Arm, Cam art. 0646-869
По запросу
13
Шайба вариатора Arctic Cat art. 1623-649
от 578 ₽
14
Болт ведущего вариатора M12X1.25X157 Arctic Cat art. 1623-792
от 3 675 ₽
