модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R XC GREEN (S2017ACDCCUSG)

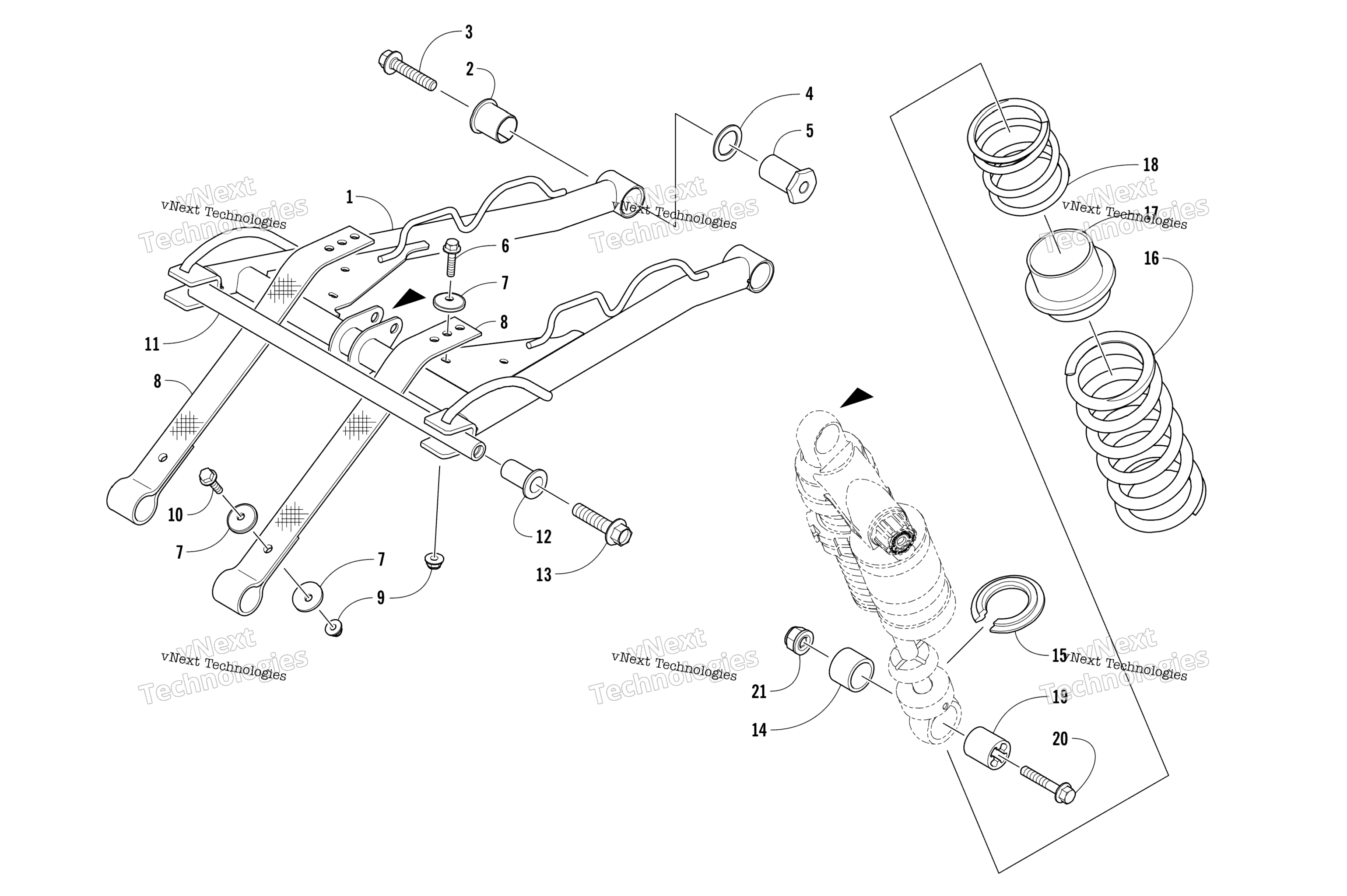

Схема задней части Suspension Front Arm Assembly для ZR 6000 R XC GREEN (S2017ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2) art. 2704-772
По запросу
2
Bushing art. 3604-702
По запросу
3
Screw, Cap art. 8413-241
По запросу
4
Шайба 1.00X1.43X.075 Arctic Cat art. 0623-119
от 987 ₽
5
Axle art. 3604-701
По запросу
6
Болт Arctic Cat art. 8408-625
от 116 ₽
7
Washer art. 0623-875
По запросу
8
Strap, Limiter art. 3604-891
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Болт Arctic Cat art. 8408-635
от 110 ₽
11
Axle, Front Slider art. 3604-663
По запросу
12
Bushing, Flared art. 3604-233
По запросу
13
Screw, Cap art. 8408-041
По запросу
14
Bearing art. 3604-906
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 2 шт.
15
Retainer, Spring art. 4604-186
По запросу
16
Spring, Compression - Black art. 3704-039
По запросу
17
Ring, Communicator art. 4604-238
По запросу
18
Spring, Compression - Black art. 3704-036
По запросу
19
Axle, Shock art. 4604-228
По запросу
20
Screw, Cap art. 8408-045
По запросу
21
Гайка Arctic Cat art. 2623-202
По запросу
