модель 2017 года
- Модель ZR 6000
- Код модели ZR 6000 R XC GREEN (S2017ACDCCUSG)

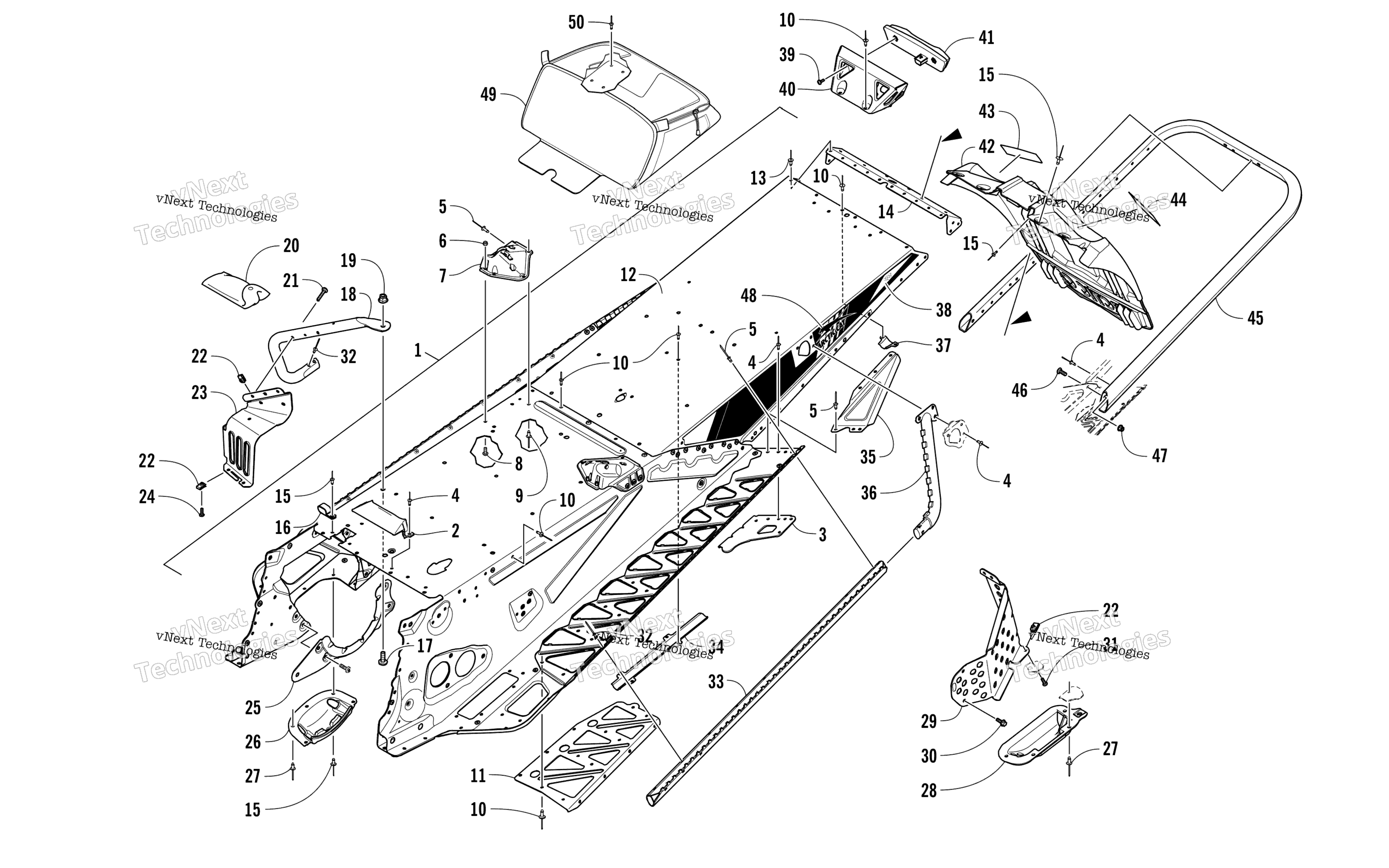

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 6000 R XC GREEN (S2017ACDCCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 2707-191
По запросу
1
Tunnel Assembly - Black (inc. 3-14) art. 3707-118
По запросу
2
Protector, Harness art. 0630-353
По запросу
3
Bracket, Mounting - Suspension - Left - Black art. 2707-645
По запросу
3
Bracket, Mounting - Suspension - Right - Black art. 2707-644
По запросу
4
Заклепка Arctic Cat art. 8060-706
от 116 ₽
5
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
7
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet - Black art. 8060-702
По запросу
11
Support, Running Board - Left - Black art. 2707-173
По запросу
11
Support, Running Board - Right - Black art. 2707-172
По запросу
12
Tunnel, Rear - Black art. 2707-931
По запросу
13
Клепка Arctic Cat art. 8060-504
от 116 ₽
14
End Cap, Tunnel - Black art. 1707-725
По запросу
15
Rivet art. 8061-706
По запросу
16
Clamp, Routing art. 1623-762
По запросу
17
Screw, Machine art. 8476-820
По запросу
18
Support, Footrest - Right - Black art. 2707-684
По запросу
18
Support, Footrest - Left - Black art. 2707-685
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Kit, Tool art. 0744-078
По запросу
21
Screw, Machine art. 8468-535
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Footrest - Right - Black art. 1707-556
По запросу
23
Footrest - Left - Black art. 1707-557
По запросу
24
Screw, Machine art. 8470-516
По запросу
25
Brace, Support art. 1607-306
По запросу
26
Protector, Chain Case art. 1607-109
По запросу
27
Заклепка Arctic Cat art. 8061-708
от 168 ₽
28
Protector, Brake Disc art. 2707-738
По запросу
29
Shield, Brake Disc - Black art. 4707-060
По запросу
30
Screw, Cap art. 8408-613
По запросу
31
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
32
Rivet art. 1623-130
По запросу
33
Roll, Tunnel - Left - Black art. 2707-171
По запросу
33
Roll, Tunnel - Right - Black art. 2707-170
По запросу
34
Protector, Taillight Harness art. 0630-338
По запросу
35
Gusset, Running Board - Left - Black art. 1707-699
По запросу
35
Gusset, Running Board - Right - Black art. 1707-698
По запросу
36
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
36
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
37
Protector, Taillight Harness art. 0630-292
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Screw, Machine art. 8470-510
от 110 ₽
40
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (French) art. 5611-852
По запросу
44
Decal, Warning - Towing (English) art. 5611-853
По запросу
45
Bumper, Rear - Green art. 2707-959
По запросу
46
Болт Arctic Cat art. 8476-620
По запросу
47
Гайка Arctic Cat art. 8427-602
от 116 ₽
48
Decal, Tunnel - Right art. 3621-962
По запросу
48
Decal, Tunnel - Left art. 3621-963
По запросу
49
Saddlebag, Rear art. 7606-419
По запросу
50
Rivet art. 8061-628
По запросу
