модель 2017 года
- Модель ZR 7000
- Код модели ZR 7000 LTD 137 BLACK (S2017ZXULEUSB)

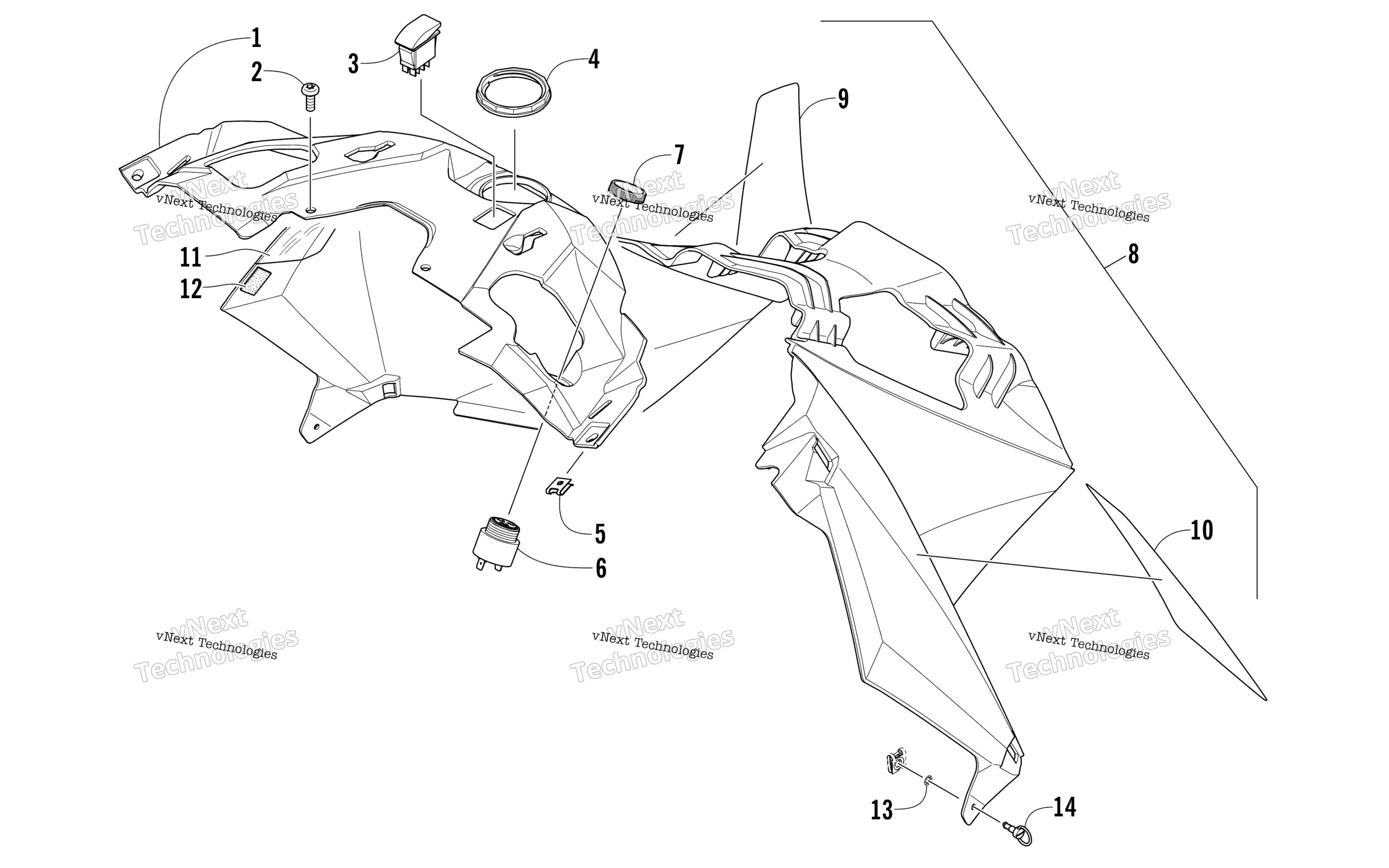

Схема консоли Assembly для ZR 7000 LTD 137 BLACK (S2017ZXULEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper - Black art. 5706-161
По запросу
2
Винт Arctic Cat art. 0423-396
от 473 ₽
3
Switch, Heated Seat art. 0609-836
По запросу
4
Nut, Retaining art. 6606-390
По запросу
5
Nut, U art. 1623-939
По запросу
6
Alarm, Reverse (inc. 7) art. 0630-243
По запросу
7
Ring, Retaining art. 0630-017
По запросу
8
Console, Lower - w/Warning Decals - Black (inc. 9-12) art. 4718-454
По запросу
9
Decal, Warning - English art. 9611-499
По запросу
10
Decal, Warning - French art. 9611-498
По запросу
11
Foil, Protective art. 3612-321
По запросу
12
Velcro - 3 ft art. 6990-323
По запросу
13
Nut, Push art. 2623-004
от 1 130 ₽
14
Pin, Retaining art. 2623-003
от 1 130 ₽
