модель 2017 года
- Модель ZR 7000
- Код модели ZR 7000 LTD 137 BLACK (S2017ZXULEUSB)

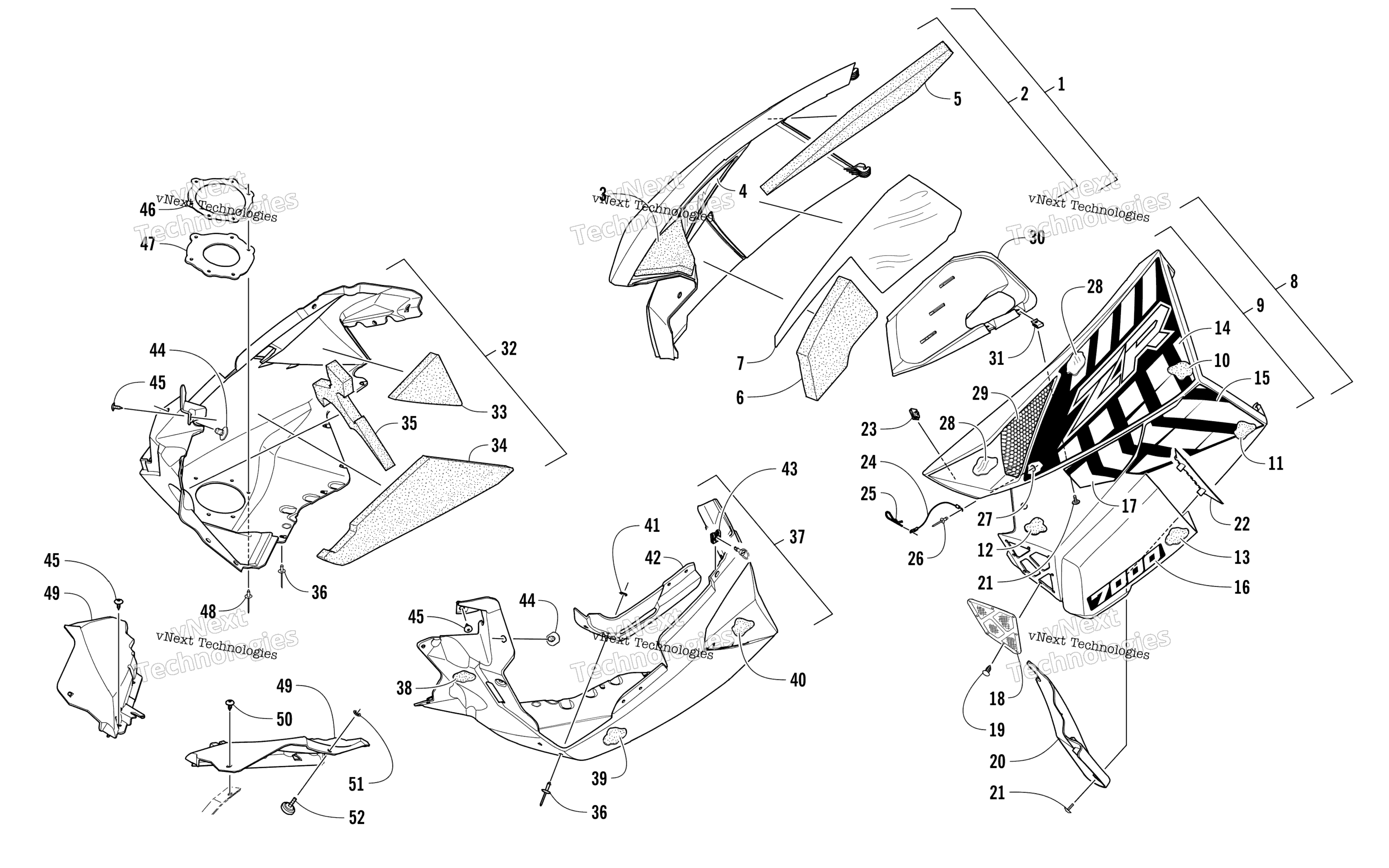

Схема Skid Plate и Side панель узла для ZR 7000 LTD 137 BLACK (S2017ZXULEUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - Black (inc. 2-7, 14-17, and 24-27) art. 5718-462
По запросу
2
Panel, Side w/o Decals - Right - Black (inc. 3-7 and 24-27 art. 3718-312
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foil, Protective art. 6606-416
По запросу
8
Panel, Side w/Decals - Left - Black (inc. 9-19 and 23-27) art. 5718-463
По запросу
9
Panel, Side w/o Decals - Left - Black (inc. 10-13, 18-19, and 23-27) art. 4718-101
По запросу
10
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
11
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
12
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
13
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
14
Decal, Side Panel - Upper - Left art. 3621-939
По запросу
14
Decal, Side Panel - Upper - Right art. 3621-938
По запросу
15
Decal, Side Panel - Lower - Left art. 3621-501
По запросу
15
Decal, Side Panel - Lower - Right art. 3621-500
По запросу
16
Decal, Side Panel - Front art. 3621-936
По запросу
17
Decal, Side Panel - Mid - Left art. 3621-947
По запросу
17
Decal, Side Panel - Mid - Right art. 3621-502
По запросу
18
Screen, Vent art. 2602-704
По запросу
19
Clip, Retaining art. 0623-269
По запросу
20
Deflector, Air art. 2602-711
По запросу
21
Винт Arctic Cat art. 2623-164
от 368 ₽
22
Retainer, Air Deflector art. 2602-703
По запросу
23
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
24
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
25
Clip, Hairpin art. 0605-283
По запросу
26
Rivet art. 8060-486
По запросу
27
Washer art. 8050-127
По запросу
28
Foil, Protective (Optional) art. 0619-206
По запросу
29
Screen, Intake (Optional) art. 5706-531
По запросу
30
Duct, Belt Cooling art. 1702-369
По запросу
31
Clip, U-Nut art. 1623-030
По запросу
32
Plate, Skid - w/o Decals - Right - Black (inc. 33-35) art. 3718-788
По запросу
33
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
34
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
35
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
36
Заклепка Arctic Cat art. 8061-708
от 168 ₽
37
Plate, Skid - Left w/Foam - Black (inc. 36 and 38-42) art. 3718-789
По запросу
38
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
39
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
40
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
41
Washer art. 0123-802
от 110 ₽
42
Panel, Reinforcement art. 6606-613
По запросу
43
Clip, Retaining art. 2623-005
от 1 130 ₽
44
Pin, Retaining art. 6606-592
По запросу
45
Screw, Self-Tapping art. 2623-166
По запросу
46
Plate, Exhaust Outlet art. 2612-685
По запросу
47
Seal, Exhaust Outlet art. 2612-964
По запросу
48
Клепка art. 8061-508
По запросу
49
Fascia, Front - Right - Black art. 6606-342
По запросу
49
Fascia, Front - Left - Black art. 6606-579
По запросу
50
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
51
RETAINER,PUSHNUT - 3/16" STUD (Optional) art. 2623-001
По запросу
52
Screw, Thumb (Optional) art. 1623-999
По запросу
