модель 2017 года
- Модель ZR 9000
- Код модели ZR 9000 LTD 129 ORANGE (S2017ZRXLEUSO)

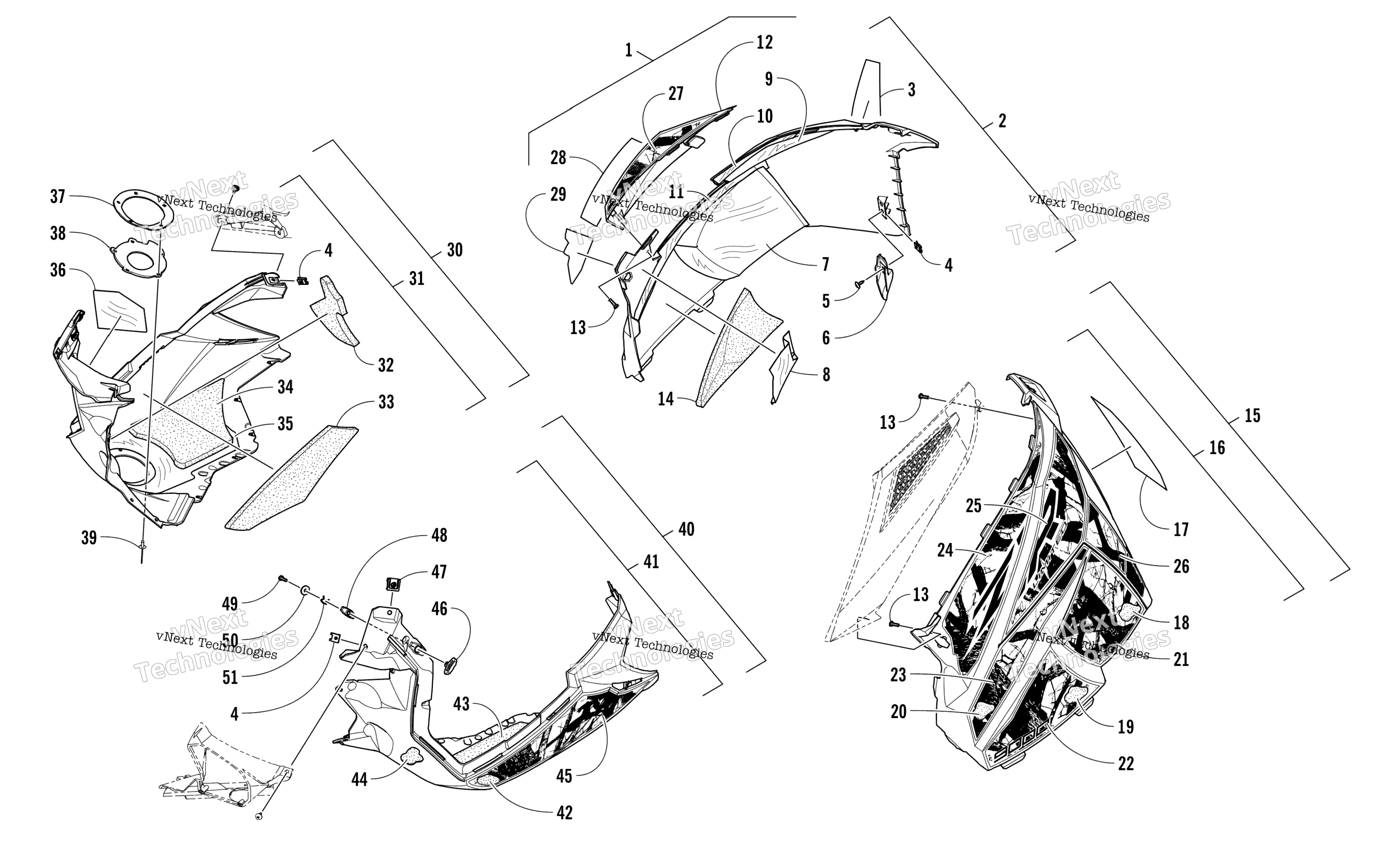

Схема Skid Plate и Side панель узла для ZR 9000 LTD 129 ORANGE (S2017ZRXLEUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - White (inc. 2-14 and 21-29) art. 5718-236
По запросу
2
Panel, Side w/Warning Decal - Right - White (inc. 3-14) art. 5718-238
По запросу
3
Decal, Warning - English art. 3621-487
По запросу
4
Nut, U art. 1623-939
По запросу
5
Screw, Self-Tapping art. 2623-166
По запросу
6
Hook, Mounting - Right art. 7606-292
По запросу
6
Hook, Mounting - Left art. 7606-293
По запросу
7
Foil, Protective - Lower - Rear - Right art. 7606-076
По запросу
8
Foil, Protective - Upper Front - Right art. 3612-322
По запросу
9
Foil, Protective - Upper - Right art. 3612-324
По запросу
10
Foil, Protective - Right art. 7606-432
По запросу
11
Foil, Protective - Middle - Right art. 7606-116
По запросу
12
Vent, Side Panel art. 7606-091
По запросу
13
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 6 шт.
14
Foam, Side Panel - Lower Front - Right art. 0617-754
По запросу
15
Panel, Side w/Decals - Left - White (inc. 4-6 and 16-26) art. 5718-237
По запросу
16
Panel, Side w/Warning Decal - Left - White (inc. 4-6 and 17-20) art. 5718-239
По запросу
17
Decal, Warning - French art. 3621-486
По запросу
18
Foam, Side Panel - Lower Rear - Left art. 0617-757
По запросу
19
Foam, Side Panel - Lower Front - Left art. 0617-755
По запросу
20
Foam, Side Panel - Middle - Left art. 0617-759
По запросу
21
Decal, Side Panel - Lower Rear - Left art. 3621-663
По запросу
21
Decal, Side Panel - Lower Rear - Right art. 3621-662
По запросу
22
Decal, Side Panel - Lower Forward - "9000" - Right art. 3621-664
По запросу
22
Decal, Side Panel - Lower Forward - "9000" - Left art. 3621-665
По запросу
23
Decal, Side Panel - Mid Forward - Right art. 3621-666
По запросу
23
Decal, Side Panel - Mid Forward - Left art. 3621-667
По запросу
24
Decal, Side Panel - Upper Front - Right art. 3621-668
По запросу
24
Decal, Side Panel - Upper Front - Left art. 3621-669
По запросу
25
Decal, Side Panel - Rear Upper - Right art. 3621-672
По запросу
26
Decal, Side Panel - Rear Lower - Right art. 3621-674
По запросу
26
Decal, Side Panel - Rear Lower - Left art. 3621-675
По запросу
27
Decal, Side Panel - Upper - Vent - Right art. 3621-678
По запросу
28
Decal, Side Panel - Lower - Vent - Right art. 3621-676
По запросу
29
Decal, Side Panel - Upper Rear - Right art. 3621-680
По запросу
30
Plate, Skid w/Decals - Right - White (inc. 4, 31-36, and 45-51) art. 5718-242
По запросу
31
Plate, Skid w/o Decals - Right - White (inc. 4, 32-36, and 46-51) art. 5718-248
По запросу
32
Foam, Skid Plate - Front - Right art. 0617-760
По запросу
33
Foam, Skid Plate - Middle - Right art. 0617-762
По запросу
34
Foam, Skid Plate - Lower - Right art. 0617-764
По запросу
35
Foil, Skid Plate - Right art. 3612-326
По запросу
36
Foil, Skid Plate - Right art. 3612-330
По запросу
37
Plate, Exhaust Outlet art. 3612-193
По запросу
38
Seal, Exhaust Outlet art. 3612-191
По запросу
39
Заклепка Arctic Cat art. 8061-708
от 168 ₽
40
Plate, Skid w/Decals - Left - White (inc. 4 and 41-51) art. 5718-243
По запросу
41
Plate, Skid w/o Decals - Left - White (inc. 4, 42-44, and 46-51) art. 5718-249
По запросу
42
Foam, Skid Plate - Lower - Left art. 0617-765
По запросу
43
Foam, Skid Plate - Middle - Left art. 0617-763
По запросу
44
Foam, Skid Plate - Front - Left art. 0617-761
По запросу
45
Decal, Skid - Front - Right art. 3621-656
По запросу
45
Decal, Skid - Front - Left art. 3621-657
По запросу
46
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
47
Clip, Retaining art. 2623-005
от 1 130 ₽
48
Plate, Backing art. 7606-296
По запросу
49
Screw, Self-Tapping art. 1623-933
По запросу
50
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
51
Clip, Retaining art. 2623-155
По запросу
