модель 2017 года
- Модель ZR 9000
- Код модели ZR 9000 LTD 129 ORANGE (S2017ZRXLEUSO)

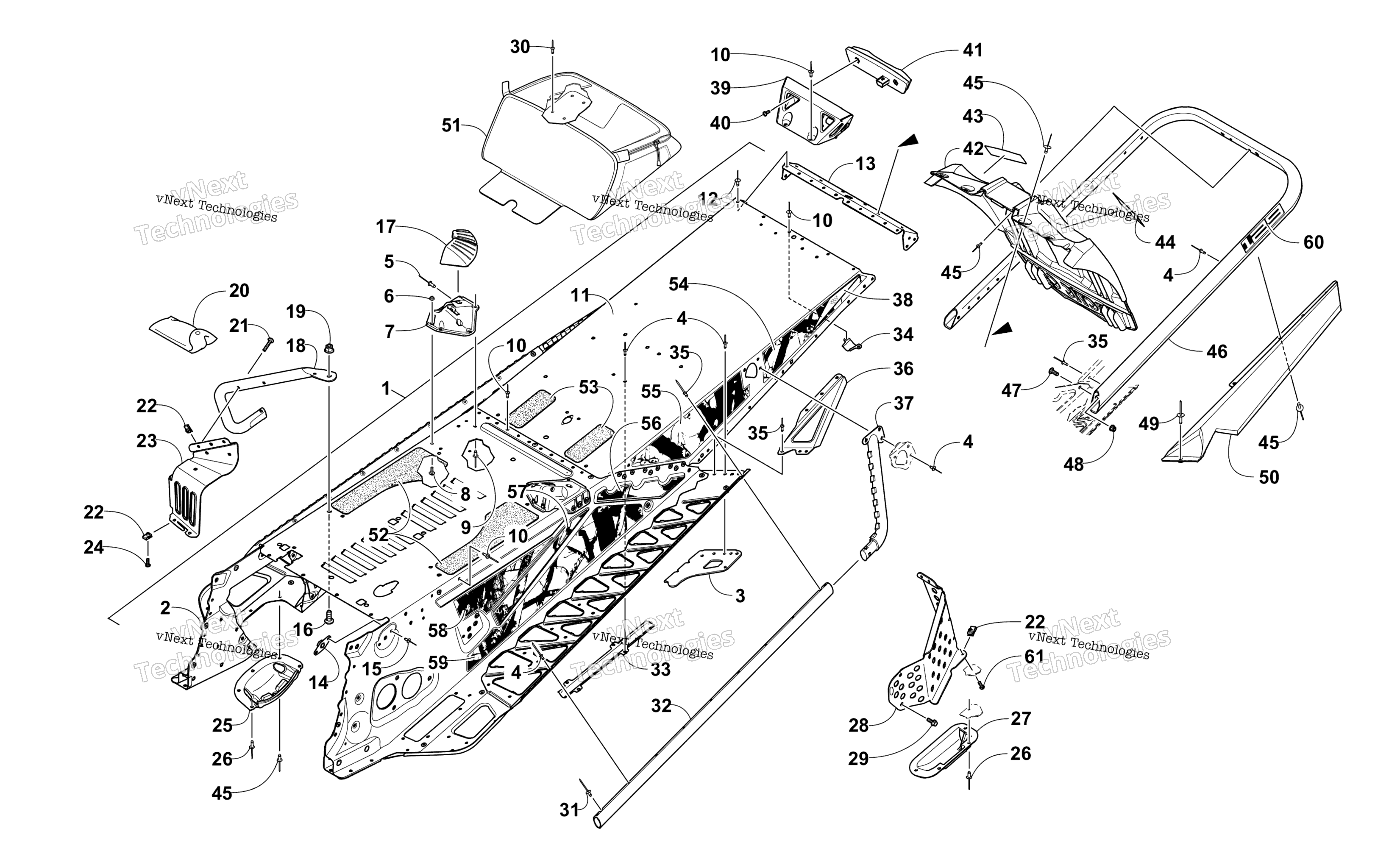

Схема Tunnel, задний Bumper, и Snowflap узла для ZR 9000 LTD 129 ORANGE (S2017ZRXLEUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - White art. 2707-848
По запросу
1
Tunnel Assembly - White (inc. 2-13) art. 2707-938
По запросу
2
Tunnel, Front - Assembly - White (inc. 3-4) art. 2707-936
По запросу
3
Bracket, Mounting - Suspension - Right - White art. 1707-918
По запросу
3
Bracket, Mounting - Suspension - Left - White art. 1707-919
По запросу
4
Заклепка Arctic Cat art. 8060-686
от 116 ₽
5
Rivet art. 1623-206
от 11 789 ₽
Аналог
11 789 ₽
Требуется 14 шт.
6
Nut, Lock art. 8422-502
По запросу
7
Bracket, Mounting - Rear Spar - Right - White art. 1707-904
По запросу
7
Bracket, Mounting - Rear Spar - Left - White art. 1707-905
По запросу
8
Screw, Machine art. 8476-512
По запросу
9
Rivet art. 1623-257
По запросу
10
Rivet art. 8060-682
По запросу
11
Tunnel, Rear - White art. 2707-932
По запросу
12
Rivet art. 8060-482
По запросу
13
End Cap, Tunnel - White art. 1707-834
По запросу
14
Plate, Retaining art. 0608-631
По запросу
15
Rivet art. 8060-708
По запросу
16
Screw, Machine art. 8476-820
По запросу
17
Support, Gas Tank - Right art. 6606-664
По запросу
17
Support, Gas Tank - Left art. 6606-665
По запросу
18
Support, Footrest - Right - Black art. 2707-684
По запросу
18
Support, Footrest - Left - Black art. 2707-685
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Kit, Tool art. 0744-088
По запросу
21
Screw, Machine art. 8468-535
По запросу
22
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
23
Footrest - Left - White art. 1707-803
По запросу
23
Footrest - Right - White art. 1707-802
По запросу
24
Screw, Machine art. 8470-516
По запросу
25
Protector, Chain Case art. 1607-109
По запросу
26
Заклепка Arctic Cat art. 8061-708
от 168 ₽
27
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
28
Shield, Brake Disc - White art. 2707-084
По запросу
29
Screw, Cap art. 8408-613
По запросу
30
Rivet art. 8061-628
По запросу
31
Rivet art. 1623-130
По запросу
32
Roll, Tunnel - White art. 1707-899
По запросу
33
Protector, Taillight Harness art. 0630-338
По запросу
34
Protector, Taillight Harness art. 0630-292
По запросу
35
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
36
Gusset, Running Board - Right - Black art. 2707-288
По запросу
36
Gusset, Running Board - Left - Black art. 2707-289
По запросу
37
Gusset, Tunnel Roll - Right - White art. 1707-908
По запросу
37
Gusset, Tunnel Roll - Left - White art. 1707-909
По запросу
38
Decal, Reflector - Red art. 8621-870
По запросу
39
Bracket, Mounting - Taillight - White art. 0730-228
По запросу
40
Screw, Machine art. 8470-510
от 110 ₽
41
стоп сигнал art. 0609-898
от 3 166 ₽
42
Snowflap art. 6606-394
от 10 642 ₽
43
Decal, Warning - Towing (English) art. 5611-853
По запросу
44
Decal, Warning - Towing (French) art. 5611-852
По запросу
45
Rivet art. 8061-706
По запросу
46
Bumper, Rear - Orange art. 2707-581
По запросу
47
Болт Arctic Cat art. 8476-620
По запросу
48
Гайка Arctic Cat art. 8427-602
от 116 ₽
49
Rivet art. 8060-710
По запросу
50
Flare, Tunnel - Right art. 6606-870
По запросу
50
Flare, Tunnel - Left art. 6606-871
По запросу
51
Saddlebag, Rear art. 7606-419
По запросу
52
Pad, Fuel Tank - Right art. 6606-814
По запросу
52
Pad, Fuel Tank - Left art. 6606-815
По запросу
53
Pad, Tank art. 6606-877
По запросу
54
Decal, Tunnel - Right art. 3621-384
По запросу
54
Decal, Tunnel - Left art. 3621-385
По запросу
55
Decal, Tunnel - Right art. 3621-386
По запросу
55
Decal, Tunnel - Left art. 3621-387
По запросу
56
Decal, Tunnel - Right art. 3621-388
По запросу
56
Decal, Tunnel - Left art. 3621-389
По запросу
57
Decal, Tunnel - Right art. 3621-392
По запросу
57
Decal, Tunnel - Left art. 3621-393
По запросу
58
Decal, Tunnel - Right art. 3621-394
По запросу
58
Decal, Tunnel - Left art. 3621-395
По запросу
59
Decal, Tunnel - Right art. 3621-390
По запросу
59
Decal, Tunnel - Left art. 3621-391
По запросу
60
Decal, Bumper - "129" art. 3621-402
По запросу
61
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
