модель 2017 года
- Модель ZR 9000
- Код модели ZR 9000 THUNDERCAT 137 RED (S2017ZXXTCUSR)

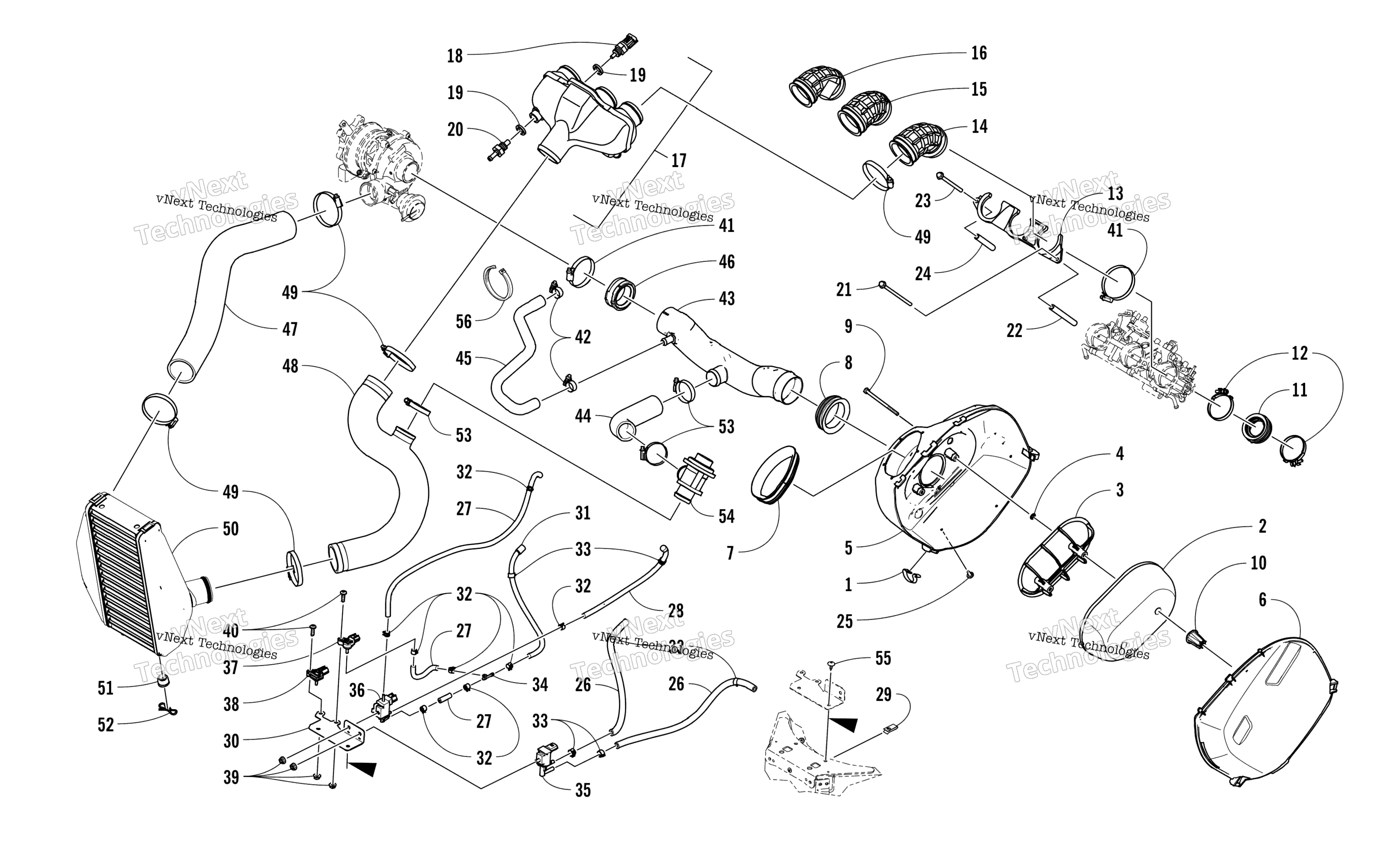

Схема узла впуска воздуха для ZR 9000 THUNDERCAT 137 RED (S2017ZXXTCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Защелка корпуса воздушного фильтра Arctic Cat art. 0423-455
от 473 ₽
Аналог
Защелка корпуса воздушного фильтра Arctic Cat б.у
art. 0423-455_б.у
210 ₽
Требуется 2 шт.
Подписаться
2
Фильтр воздушный Arctic Cat art. 0470-580
от 5 208 ₽
3
Cage, Air Filter art. 0470-731
По запросу
4
Гайка Arctic Cat art. 1623-409
от 168 ₽
5
Silencer, Air art. 2670-501
По запросу
6
Cover, Air Silencer art. 2670-513
По запросу
7
Boot, Upper Plenum art. 2670-645
По запросу
8
Seal, Air Silencer art. 2670-567
По запросу
9
Screw, Cap art. 8402-600
По запросу
10
Knob art. 2623-175
По запросу
11
Boot, Intake art. 3020-189
от 921 ₽
12
CLAMP art. 3020-188
По запросу
13
Bracket art. 3020-375
По запросу
14
Boot, Intake PTO art. 3020-376
По запросу
15
Boot, Intake Center art. 3020-377
По запросу
16
Boot, Intake MAG art. 3020-378
По запросу
17
Manifold, Intake - Assembly (inc. 18 -20) art. 3020-412
По запросу
18
Sensor art. 3020-380
По запросу
19
Washer art. 3020-381
По запросу
20
Fitting art. 3020-586
По запросу
21
Screw, Cap art. 2623-127
По запросу
22
Spacer, Intake - PTO art. 0608-752
По запросу
23
Screw, Cap art. 2623-128
По запросу
24
Spacer, Intake - MAG art. 0608-753
По запросу
25
Винт Arctic Cat art. 2623-164
от 368 ₽
26
Шланг топливный Arctic Cat art. 0410-143
от 20 832 ₽
27
Hose - 25 ft art. 0610-538
По запросу
28
Hose, ABV Control art. 0610-131
По запросу
29
Clip, U-Nut art. 1623-030
По запросу
30
Bracket, Control - Solenoid art. 0645-806
По запросу
31
Hose, Boost Pressure art. 1610-012
По запросу
32
Clamp, 10mm art. 1623-042
По запросу
33
Clamp, Hose art. 1623-966
По запросу
34
Fitting art. 2623-137
По запросу
35
Valve, Solenoid - Waste Gate Control art. 3020-394
По запросу
36
Valve, Solenoid - Boost Control art. 3020-395
По запросу
37
Sensor, Pressure art. 3020-398
По запросу
38
Sensor, Pressure - MAP art. 3020-399
По запросу
39
Гайка Arctic Cat art. 8424-602
от 110 ₽
40
Screw, Machine art. 8468-620
По запросу
41
Clamp art. 0423-066
По запросу
42
Clamp, Hose art. 2623-062
По запросу
43
Duct, Intake art. 2670-502
По запросу
44
Hose, Air Bypass Valve Outlet art. 2670-549
По запросу
45
Hose, Cut Off Valve/Intake Duct art. 2670-540
По запросу
46
Seal, Turbo Inlet art. 2670-568
По запросу
47
Hose, Compressor - Out art. 2670-504
По запросу
48
Патрубок Arctic Cat art. 2670-548
По запросу
49
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
50
Intercooler art. 2670-510
По запросу
51
GROMMET, BLACK-SILICON-DURO 70 art. 0423-533
По запросу
52
Clip, Retaining art. 1623-546
По запросу
53
CLAMP,HOSE-30/45 (NORMA) art. 2623-210
По запросу
54
Valve, Air Bypass - Assembly art. 3020-382
По запросу
55
Screw, Self-Tapping art. 2623-166
По запросу
56
Зажим Arctic Cat art. 0123-788
По запросу
56
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
