модель 2017 года
- Модель ZR 9000
- Код модели ZR 9000 THUNDERCAT 137 RED (S2017ZXXTCUSR)

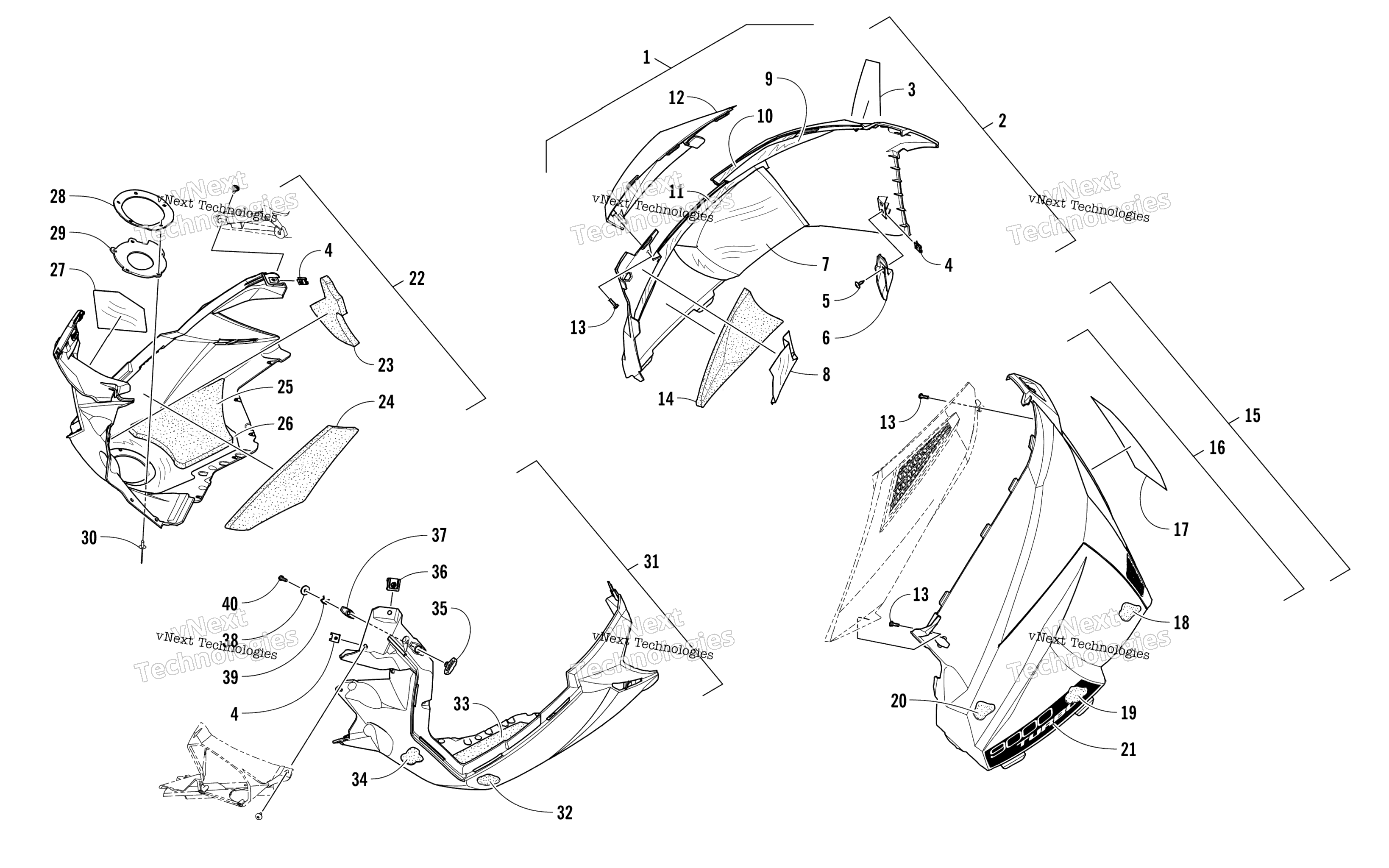

Схема Skid Plate и Side панель узла для ZR 9000 THUNDERCAT 137 RED (S2017ZXXTCUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/Decals - Right - Black (inc. 2-14 and 21) art. 5718-266
По запросу
2
Panel, Side - Right - Black (inc. 3-14) art. 5718-030
По запросу
3
Decal, Warning - English art. 3621-487
По запросу
4
Nut, U art. 1623-939
По запросу
5
Screw, Self-Tapping art. 2623-166
По запросу
6
Hook, Mounting - Right art. 7606-292
По запросу
6
Hook, Mounting - Left art. 7606-293
По запросу
7
Foil, Protective - Lower - Rear - Right art. 7606-076
По запросу
8
Foil, Protective - Upper Front - Right art. 3612-322
По запросу
9
Foil, Protective - Upper - Right art. 3612-324
По запросу
10
Foil, Protective - Right art. 7606-432
По запросу
11
Foil, Protective - Middle - Right art. 7606-116
По запросу
12
Vent, Side Panel art. 7606-091
По запросу
13
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 6 шт.
14
Foam, Side Panel - Lower Front - Right art. 0617-754
По запросу
15
Panel, Side w/Decals - Left - Green (inc. 4-6 and 16-21) art. 5718-267
По запросу
16
Panel, Side - Left - Black (inc. 4-6 and 17-20) art. 5718-031
По запросу
17
Decal, Warning - French art. 3621-486
По запросу
18
Foam, Side Panel - Lower Rear - Left art. 0617-757
По запросу
19
Foam, Side Panel - Lower Front - Left art. 0617-755
По запросу
20
Foam, Side Panel - Middle - Left art. 0617-759
По запросу
21
Decal, Side Panel - Lower Front - Right art. 3621-606
По запросу
21
Decal, Side Panel - Lower Front - Left art. 3621-607
По запросу
22
Plate, Skid - Right - Black (inc. 4, 23-27, and 35-40) art. 4718-970
По запросу
23
Foam, Skid Plate - Front - Right art. 0617-760
По запросу
24
Foam, Skid Plate - Middle - Right art. 0617-762
По запросу
25
Foam, Skid Plate - Lower - Right art. 0617-764
По запросу
26
Foil, Skid Plate - Right art. 3612-326
По запросу
27
Foil, Skid Plate - Right art. 3612-330
По запросу
28
Plate, Exhaust Outlet art. 3612-193
По запросу
29
Seal, Exhaust Outlet art. 3612-191
По запросу
30
Заклепка Arctic Cat art. 8061-708
от 168 ₽
31
Plate, Skid - Left - Black (inc. 4, 32-34, and 35-40) art. 4718-971
По запросу
32
Foam, Skid Plate - Lower - Left art. 0617-765
По запросу
33
Foam, Skid Plate - Middle - Left art. 0617-763
По запросу
34
Foam, Skid Plate - Front - Left art. 0617-761
По запросу
35
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
36
Clip, Retaining art. 2623-005
от 1 130 ₽
37
Plate, Backing art. 7606-296
По запросу
38
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
39
Clip, Retaining art. 2623-155
По запросу
40
Screw, Self-Tapping art. 1623-933
По запросу
