модель 2018 года
- Модель ZR 3000
- Код модели ZR 3000 129 GREEN (S2018ZRTLXUSG)

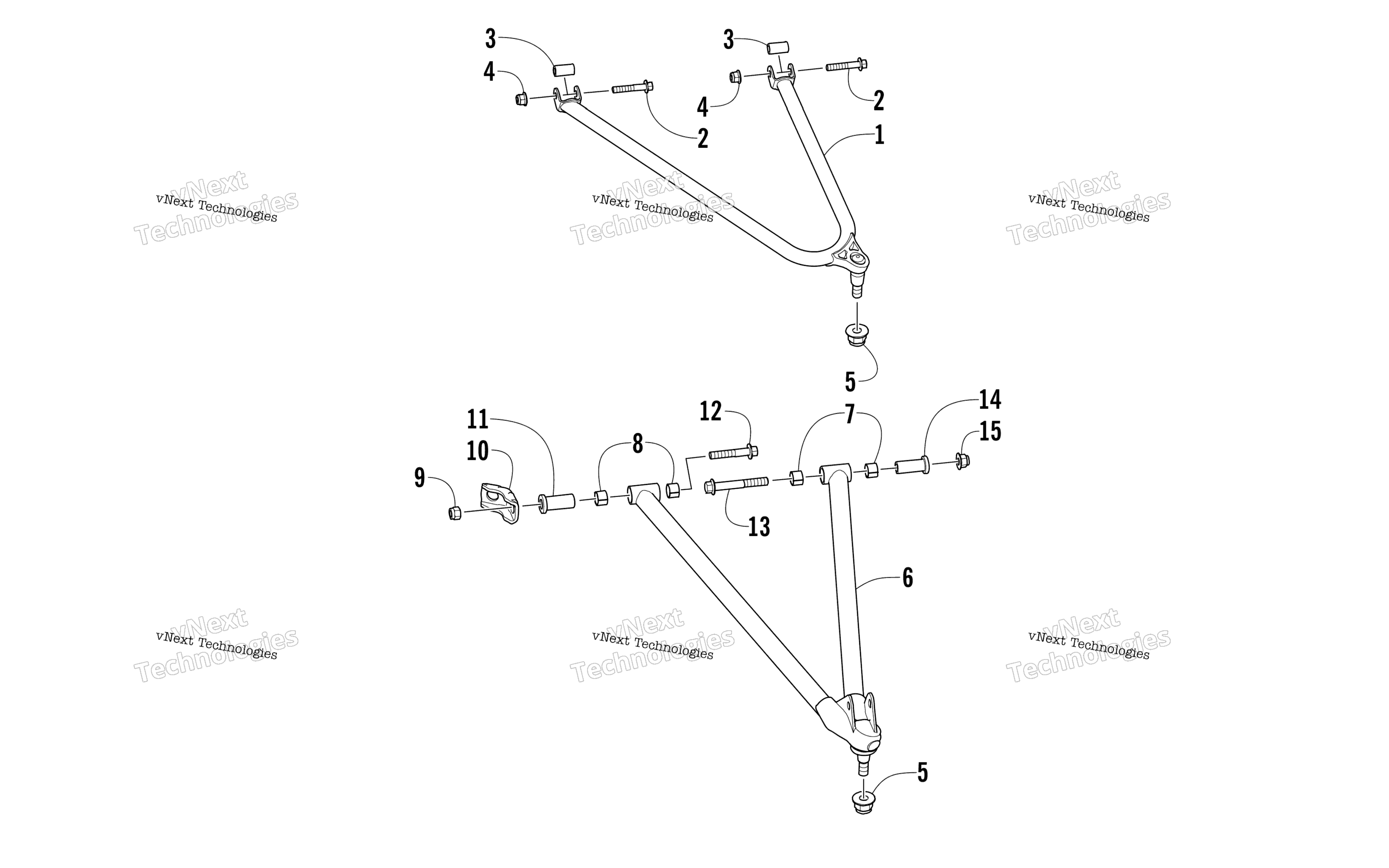

Схема узла рычага подвески для ZR 3000 129 GREEN (S2018ZRTLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
A-Arm, Upper Left - Green art. 3703-621
По запросу
1
A-Arm, Upper Right - Green art. 3703-620
По запросу
2
Screw, Cap art. 8408-845
от 1 415 ₽
3
Втулка рычага Arctic Cat art. 2603-841
от 1 415 ₽
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Гайка Arctic Cat art. 8427-202
от 221 ₽
6
A-Arm, Lower Left - Green (inc. 7-8) art. 3703-623
По запросу
6
A-Arm, Lower Right - Green (inc. 7-8) art. 3703-622
По запросу
7
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
8
Bearing art. 2603-911
от 2 618 ₽
9
Nut, Lock art. 1623-965
от 2 618 ₽
10
Brace, Lower A-Arm - Front art. 2603-909
от 2 618 ₽
11
Axle, Inner - Lower A-Arm - Front art. 3603-554
По запросу
12
Болт передней подвески M12X1.25X76 Arctic Cat art. 1623-953
от 2 618 ₽
13
Болт передней подвески M10X1.25X75 Arctic Cat art. 8415-075
По запросу
14
Втулка нижнего рычага Arctic Cat art. 2603-543
от 690 ₽
15
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
