модель 2018 года
- Модель ZR 3000
- Код модели ZR 3000 129 GREEN (S2018ZRTLXUSG)

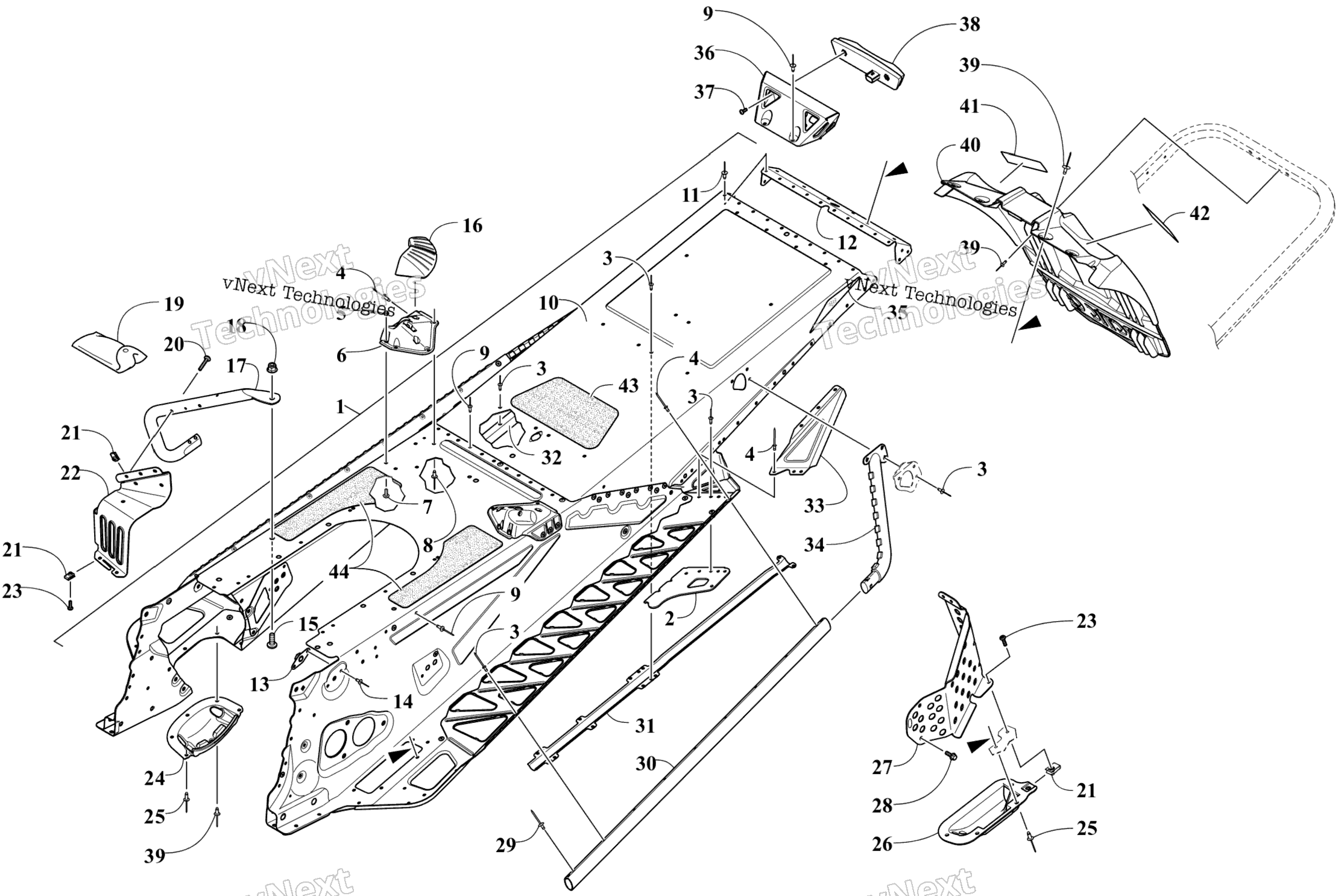

Схема Tunnel и Snowflap узла для ZR 3000 129 GREEN (S2018ZRTLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 3707-045
По запросу
1
Tunnel Assembly (inc. 2-12) art. 2707-924
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 1707-917
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 1707-916
По запросу
3
Заклепка Arctic Cat art. 8060-706
от 116 ₽
4
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
5
Nut, Lock art. 8422-502
По запросу
6
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
6
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Rivet art. 1623-257
По запросу
9
Rivet art. 8060-682
По запросу
10
Tunnel, Rear - Black art. 2707-395
По запросу
11
Rivet art. 8060-482
По запросу
12
End Cap, Tunnel - Black art. 1707-725
По запросу
13
Plate, Retaining art. 0608-631
По запросу
14
Rivet - Zinc art. 8060-688
По запросу
15
Screw, Machine art. 8476-820
По запросу
16
Support, Gas Tank - Left art. 6606-665
По запросу
16
Support, Gas Tank - Right art. 6606-664
По запросу
17
Support, Footrest - Left art. 1707-455
По запросу
17
Support, Footrest - Right art. 1707-454
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Kit, Tool art. 0744-064
По запросу
20
Screw, Machine art. 8468-535
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Footrest - Left - Black art. 1707-557
По запросу
22
Footrest - Right - Black art. 1707-556
По запросу
23
Screw, Machine art. 8470-516
По запросу
24
Protector, Chain Case art. 1607-109
По запросу
25
Заклепка Arctic Cat art. 8061-708
от 168 ₽
26
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
27
Shield, Brake Disc - Black art. 4707-060
По запросу
28
Screw, Cap art. 8408-613
По запросу
29
Rivet art. 1623-130
По запросу
30
Roll, Tunnel - Black art. 1707-697
По запросу
31
Protector, Harness - Taillight Extension art. 0630-315
По запросу
32
Protector, Tunnel art. 1607-706
По запросу
33
Gusset, Running Board - Left - Black art. 1707-699
По запросу
33
Gusset, Running Board - Right - Black art. 1707-698
По запросу
34
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
34
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
35
Decal, Reflector - Red art. 8621-870
По запросу
36
Bracket, Mounting - Taillight art. 0630-328
По запросу
37
Screw, Machine art. 8470-510
от 110 ₽
38
стоп сигнал art. 0609-898
от 3 166 ₽
39
Rivet art. 8061-706
По запросу
40
Snowflap art. 6606-394
от 10 642 ₽
41
Decal, Warning - Towing (English) art. 5611-853
По запросу
42
Decal, Warning - Towing (French) art. 5611-852
По запросу
43
Pad, Fuel Tank - Center art. 6606-816
По запросу
44
Pad, Fuel Tank - Right art. 6606-814
По запросу
44
Pad, Fuel Tank - Left art. 6606-815
По запросу
