модель 2019 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2019PTULXUSB)

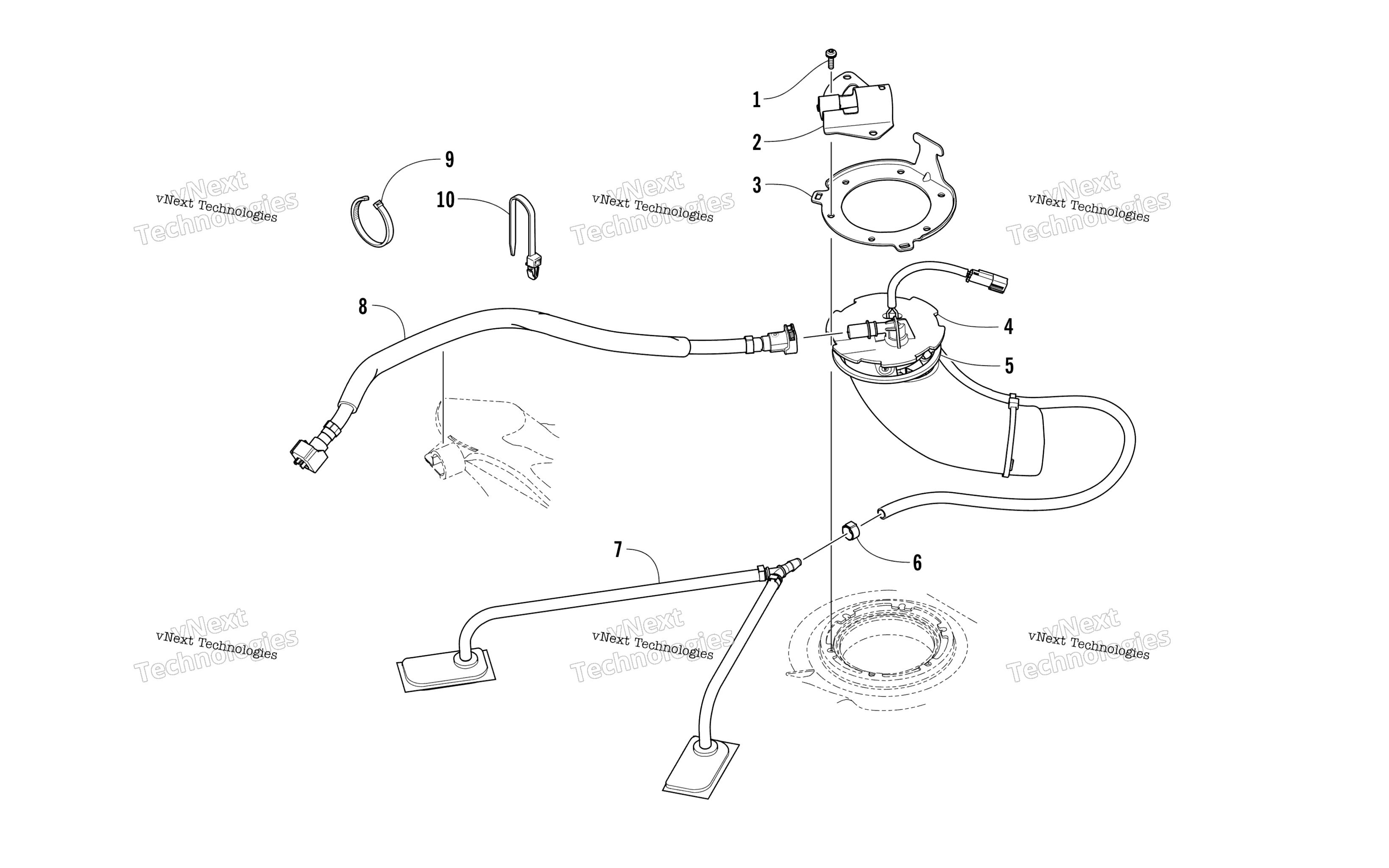

Схема топливной системы Pump Assembly для PANTERA 7000 LTD BLACK (S2019PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Self-Tapping art. 0423-898
По запросу
2
Protector, Fuel Pump art. 2670-467
По запросу
3
Plate, Retaining - Fuel Pump art. 2670-395
По запросу
4
Pump, Fuel - Assembly art. 2670-361
По запросу
5
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
6
Clamp, Hose art. 1623-655
По запросу
7
Pickup, Fuel - Assembly art. 2670-278
от 8 225 ₽
8
Fuel Line - Assembly art. 1770-278
По запросу
9
Зажим Arctic Cat art. 0123-788
По запросу
9
Tie, Cable - Reusable art. 0623-751
По запросу
10
Tie, Cable - Push Mount art. 0623-677
По запросу
