модель 2019 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2019PTULXUSB)

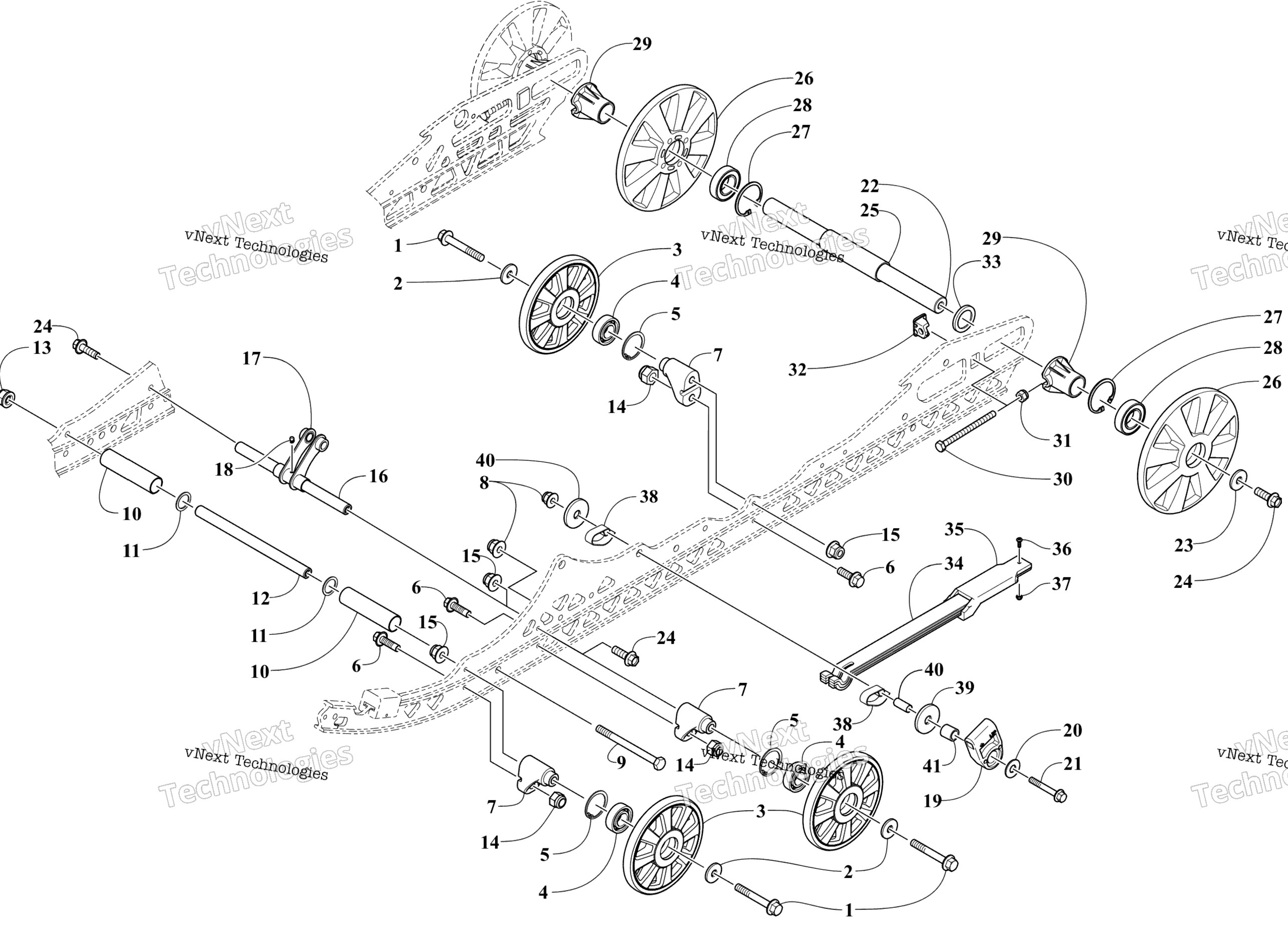

Схема Idler колесо узла для PANTERA 7000 LTD BLACK (S2019PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Wheel, Idler (inc. 4-5) art. 4604-355
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8413-620
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
9
Болт Arctic Cat art. 1423-431
По запросу
10
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
13
Гайка Arctic Cat art. 2623-202
По запросу
14
Nut art. 8422-602
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Axle art. 3604-965
По запросу
17
Pivot, Shock (inc. 18) art. 3704-267
По запросу
18
Фиттинг art. 1623-010
По запросу
19
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
20
Шайба Arctic Cat art. 8450-133
от 116 ₽
21
Болт Arctic Cat art. 8408-880
от 326 ₽
22
Axle, Rear Wheel art. 4604-350
По запросу
23
Washer art. 1623-931
По запросу
24
Screw, Cap art. 8413-031
По запросу
25
Spacer art. 4604-351
По запросу
26
Wheel, Idler (inc. 27-28) art. 4604-322
По запросу
27
Ring, Retaining art. 4604-353
По запросу
28
Bearing art. 4604-352
По запросу
29
Bushing, Adjuster art. 4604-349
По запросу
30
Screw, Cap art. 1623-682
По запросу
31
Nut, Lock art. 8422-802
По запросу
32
Adjuster, Track art. 3604-647
По запросу
33
Washer, Shim (.079 in.) art. 0648-834
По запросу
34
Рессора Arctic Cat art. 3704-276
По запросу
35
Кронштейн рессоры Arctic Cat art. 2604-788
По запросу
36
Винт Arctic Cat art. 0623-121
от 578 ₽
37
Гайка Arctic Cat art. 8041-276
По запросу
38
Зажим Arctic Cat art. 1604-412
По запросу
39
Шайба 2.00X.386X.1046 Arctic Cat art. 0623-746
от 326 ₽
40
Втулка металлическая Arctic Cat art. 0604-739
от 1 292 ₽
41
Втулка задней подвески Arctic Cat art. 1604-430
от 1 901 ₽
