модель 2019 года
- Модель ZR 3000
- Код модели ZR 3000 129 GREEN (S2019ZRTLXUSG)

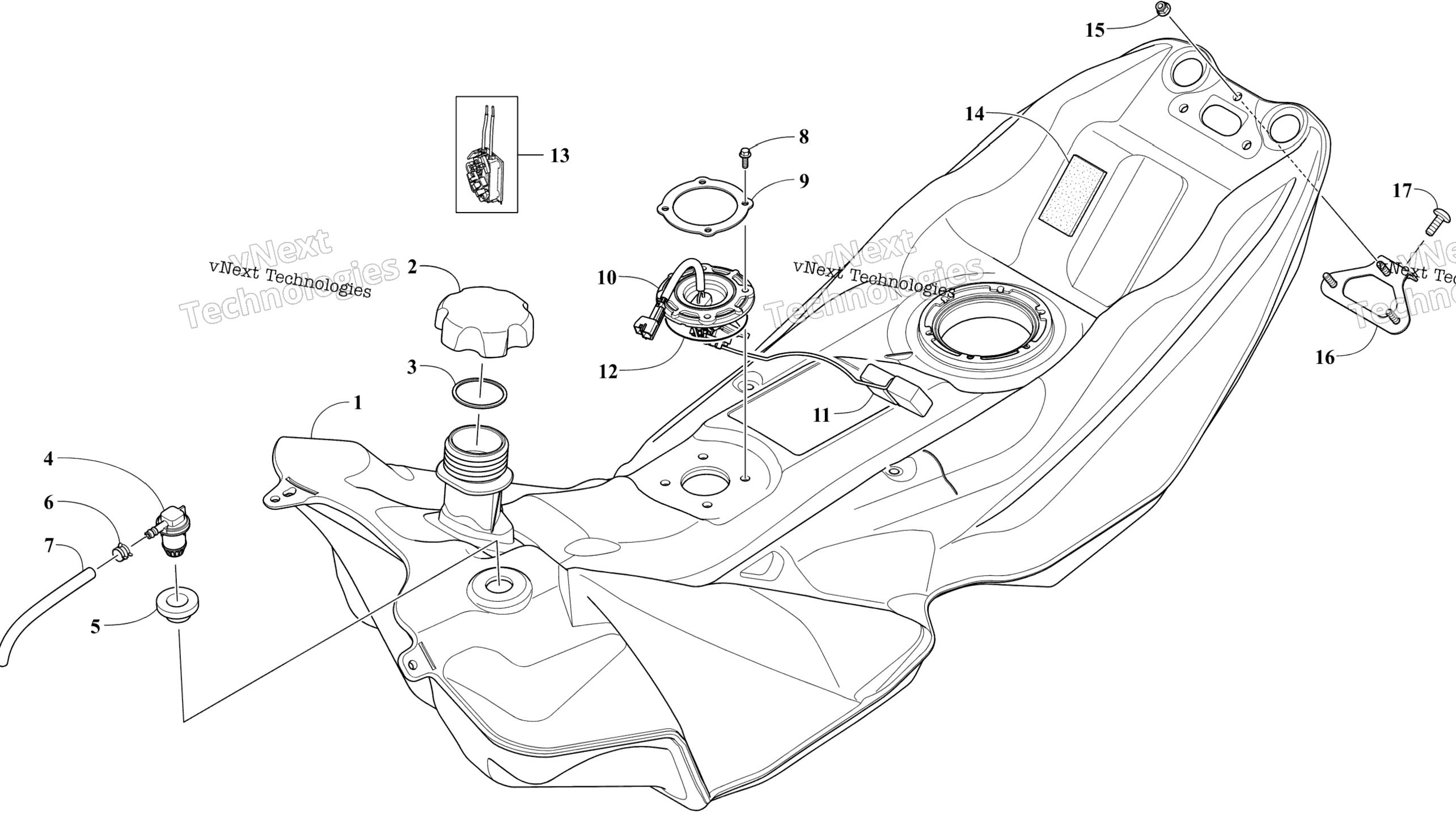

Схема узла топливного бака для ZR 3000 129 GREEN (S2019ZRTLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 4-5) art. 1770-256
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Valve, Check art. 2670-646
По запросу
5
Grommet art. 2670-650
По запросу
6
Clamp, Hose art. 1623-233
По запросу
7
Hose - 50 ft art. 6101-009
По запросу
8
Screw, Cap art. 8408-517
По запросу
9
Plate, Retaining art. 2670-431
По запросу
10
Sensor, Fuel Level (inc. 12) art. 2670-386
По запросу
11
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
12
O-Ring art. 2623-035
По запросу
13
Fuel Level Sensor Kit art. 1770-170
По запросу
14
Pad, Battery art. 0645-760
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Bracket, Hold-Down art. 5706-771
По запросу
17
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
