модель 2019 года
- Модель ZR 3000
- Код модели ZR 3000 129 GREEN (S2019ZRTLXUSG)

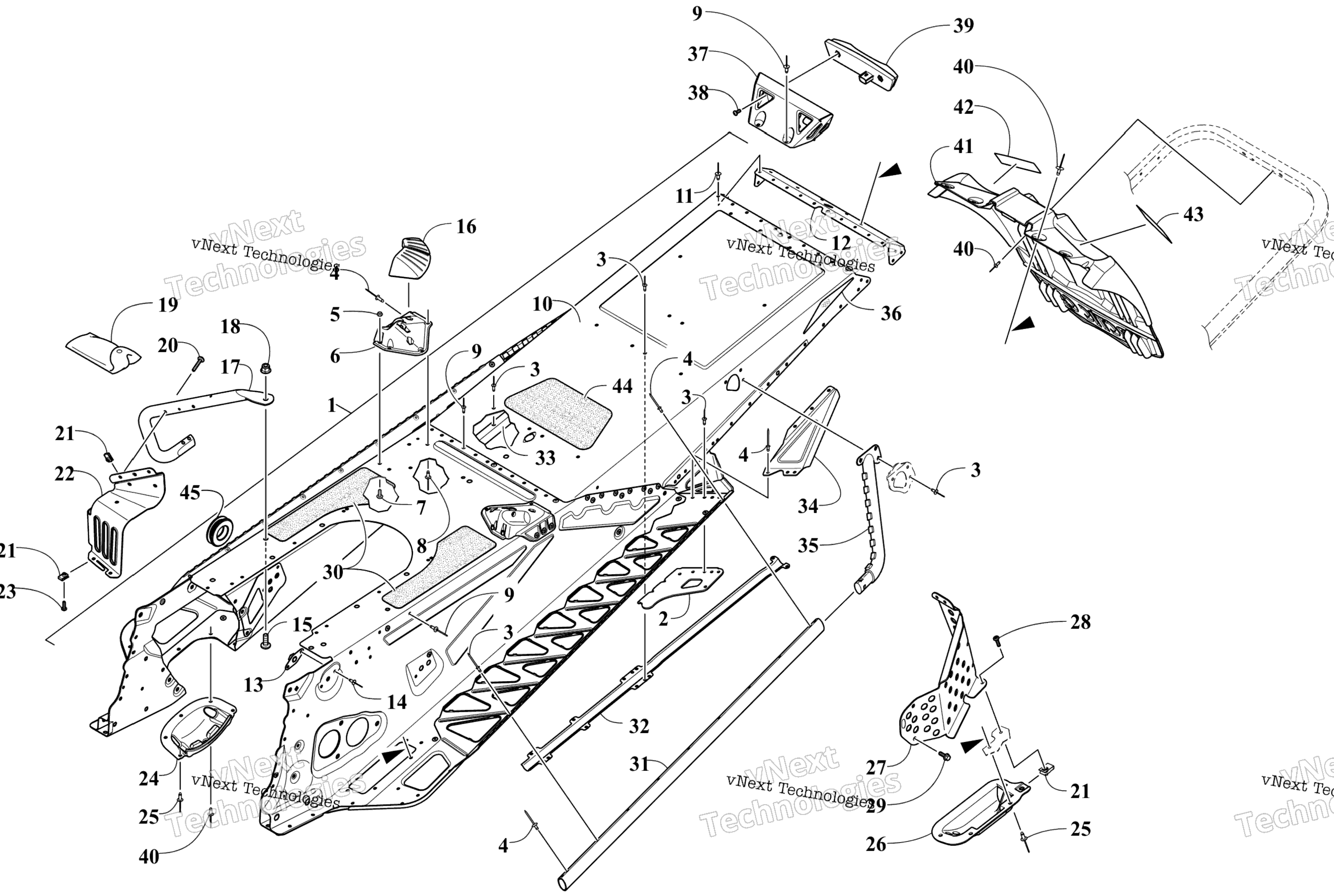

Схема Tunnel и Snowflap узла для ZR 3000 129 GREEN (S2019ZRTLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly - Black art. 3707-274
По запросу
1
Tunnel Assembly - Black (inc. 2-12) art. 3707-398
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 1707-917
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 1707-916
По запросу
3
Заклепка Arctic Cat art. 8060-706
от 116 ₽
4
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
5
Nut, Lock art. 8422-502
По запросу
6
Bracket, Mounting - Rear Spar - Right - Black art. 1707-692
По запросу
6
Bracket, Mounting - Rear Spar - Left - Black art. 1707-693
По запросу
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Rivet art. 1623-257
По запросу
9
Rivet art. 8060-682
По запросу
10
Tunnel, Rear - Black art. 3707-392
По запросу
11
Rivet art. 8060-482
По запросу
12
End Cap, Tunnel - Black art. 1707-725
По запросу
13
Plate, Retaining art. 0608-631
По запросу
14
Rivet - Zinc art. 8060-688
По запросу
15
Screw, Machine art. 8476-820
По запросу
16
Support, Gas Tank - Left art. 6606-665
По запросу
16
Support, Gas Tank - Right art. 6606-664
По запросу
17
Support, Footrest - Left - Black art. 2707-685
По запросу
17
Support, Footrest - Right - Black art. 2707-684
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Kit, Tool art. 0744-064
По запросу
20
Screw, Machine art. 8468-535
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Footrest - Right - Black art. 1707-556
По запросу
22
Footrest - Left - Black art. 1707-557
По запросу
23
Screw, Machine art. 8470-516
По запросу
24
Protector, Chain Case art. 1607-109
По запросу
25
Заклепка Arctic Cat art. 8061-708
от 168 ₽
26
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
27
Shield, Brake Disc - Black art. 4707-060
По запросу
28
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
29
Screw, Cap art. 8408-613
По запросу
30
Pad, Fuel Tank - Left art. 6606-815
По запросу
30
Pad, Fuel Tank - Right art. 6606-814
По запросу
31
Roll, Tunnel - Black art. 1707-697
По запросу
32
Protector, Harness - Taillight Extension art. 0630-315
По запросу
33
Protector, Tunnel art. 1607-706
По запросу
34
Gusset, Running Board - Right - Black art. 1707-698
По запросу
34
Gusset, Running Board - Left - Black art. 1707-699
По запросу
35
Gusset, Tunnel Roll - Right - Black art. 1707-700
По запросу
35
Gusset, Tunnel Roll - Left - Black art. 1707-701
По запросу
36
Decal, Reflector - Red art. 8621-870
По запросу
37
Bracket, Mounting - Taillight - Black art. 0730-227
По запросу
38
Screw, Machine art. 8470-510
от 110 ₽
39
стоп сигнал art. 0609-898
от 3 166 ₽
40
Rivet art. 8061-706
По запросу
41
Snowflap art. 6606-394
от 10 642 ₽
42
Decal, Warning - Towing (English) art. 5611-853
По запросу
43
Decal, Warning - Towing (French) art. 5611-852
По запросу
44
Pad, Fuel Tank - Center art. 6606-816
По запросу
45
Plug, Rubber art. 2623-268
По запросу
