модель 2021 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2021ACDPRUSG)

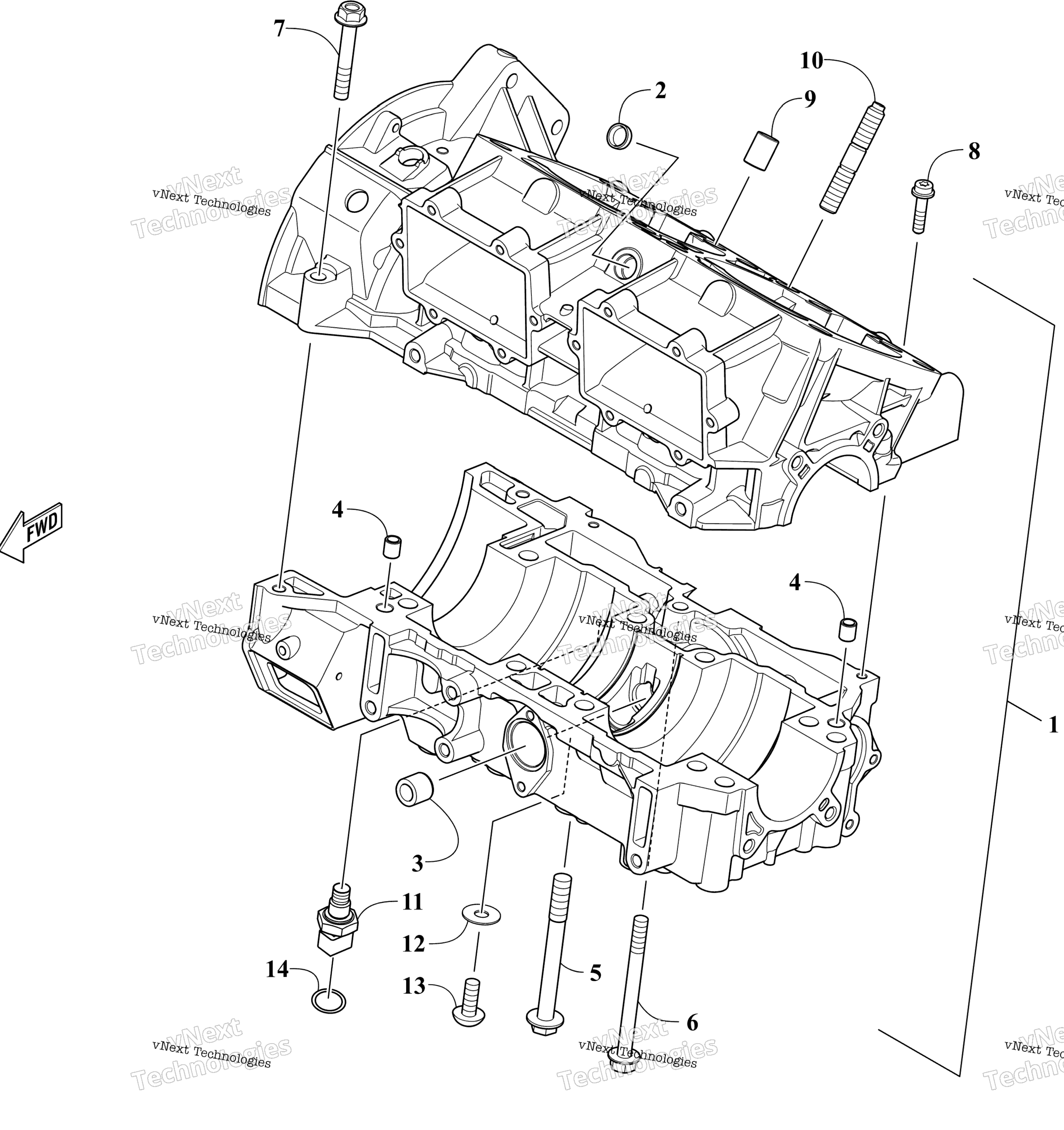

Схема картера Assembly для ZR 6000 R SX GREEN (S2021ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase (inc. 2-3) art. 1901-001
По запросу
2
Plug art. 0901-013
По запросу
3
Bushing art. 0901-004
По запросу
4
Pin, Dowel art. 0929-003
По запросу
5
Screw, Cap art. 0923-034
По запросу
6
Screw, Cap art. 0923-022
По запросу
7
Screw, Cap art. 0923-012
По запросу
8
Screw, Cap art. 0923-026
По запросу
9
Втулка крышки вариатора Arctic Cat art. 0829-002
от 473 ₽
10
Bolt, Stud art. 0923-059
По запросу
11
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
12
Сальник Arctic Cat art. 0830-155
от 420 ₽
13
Screw, Cap art. 8468-613
По запросу
14
O-Ring art. 0930-068
По запросу
Другие схемы модели
Картер Assembly
