модель 2021 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2021ACDPRUSG)

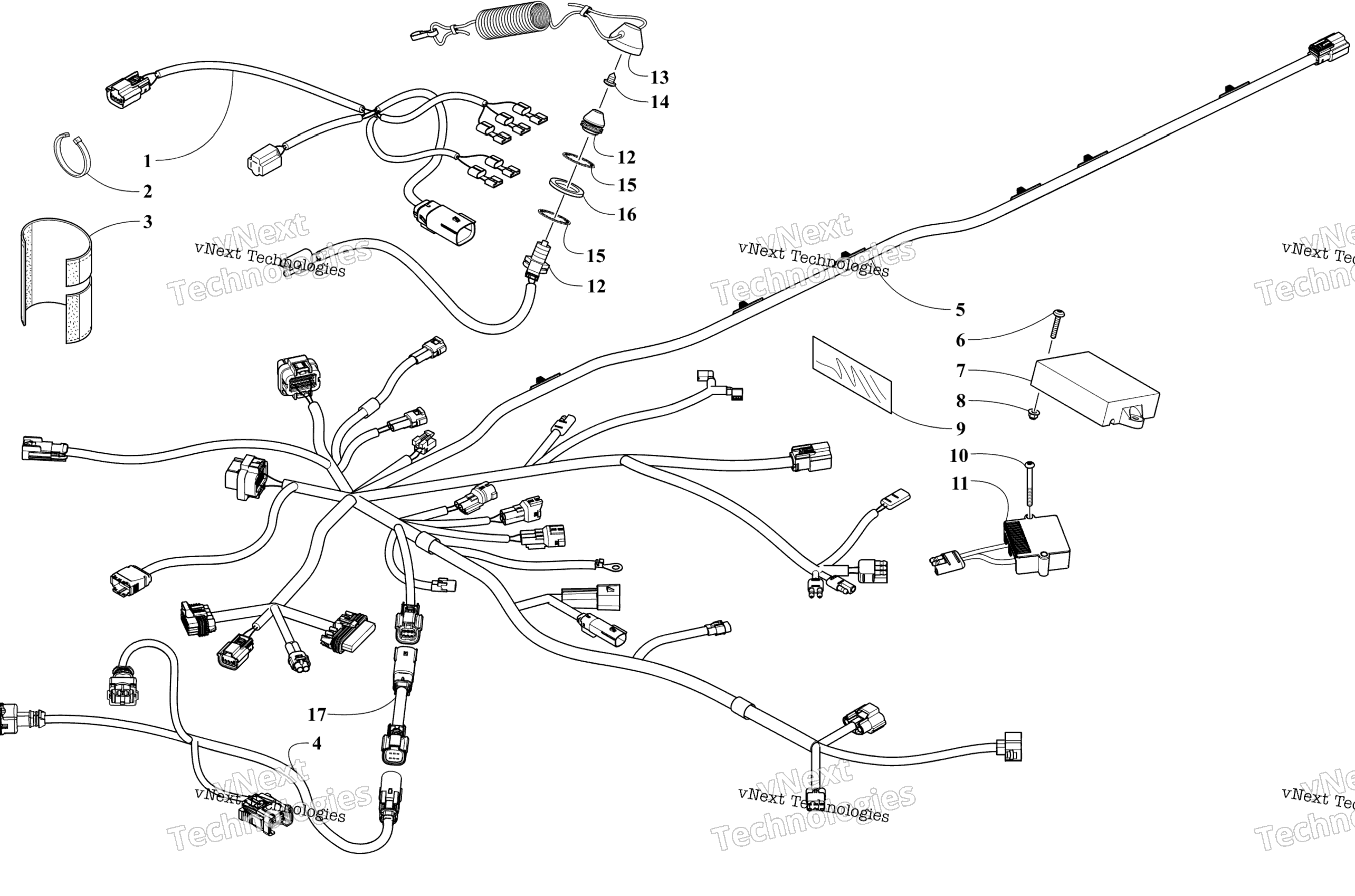

Схема электрооборудования Assembly для ZR 6000 R SX GREEN (S2021ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Harness, Hood art. 1686-880
По запросу
2
Tie, Cable - 4 in. art. 0123-811
По запросу
2
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
2
Зажим Arctic Cat art. 0123-788
По запросу
3
Wrap, Harness art. 6706-479
По запросу
4
Harness, Extension - Injector art. 1686-902
По запросу
5
Harness, Main art. 1686-876
По запросу
6
Screw, Machine art. 8468-635
По запросу
7
ECM (PLEASE INCLUDE VIN WHEN ORDERING) art. 0730-371
По запросу
8
Гайка Arctic Cat art. 8427-602
от 116 ₽
9
Термоотражающая наклейка 3"х6" Arctic Cat art. 2606-556
от 368 ₽
10
Screw, Machine art. 8465-551
По запросу
11
Regulator/Rectifier art. 0630-366
от 17 753 ₽
Аналог
17 753 ₽
Требуется 1 шт.
12
Tether Switch (inc. 13-14) art. 0709-071
По запросу
13
Tether Cord w/ Screw (inc. 14) art. 0709-055
По запросу
14
Screw, Self-Tapping art. 0623-338
По запросу
15
Washer, Internal Tooth Lock art. 0123-985
По запросу
16
Washer art. 2623-009
По запросу
17
Harness, Jumper - Injector art. 1686-924
По запросу
