модель 2021 года
- Модель ZR 9000
- Код модели ZR 9000 THUNDERCAT 137 GREEN (S2021ZXXTCUSG)

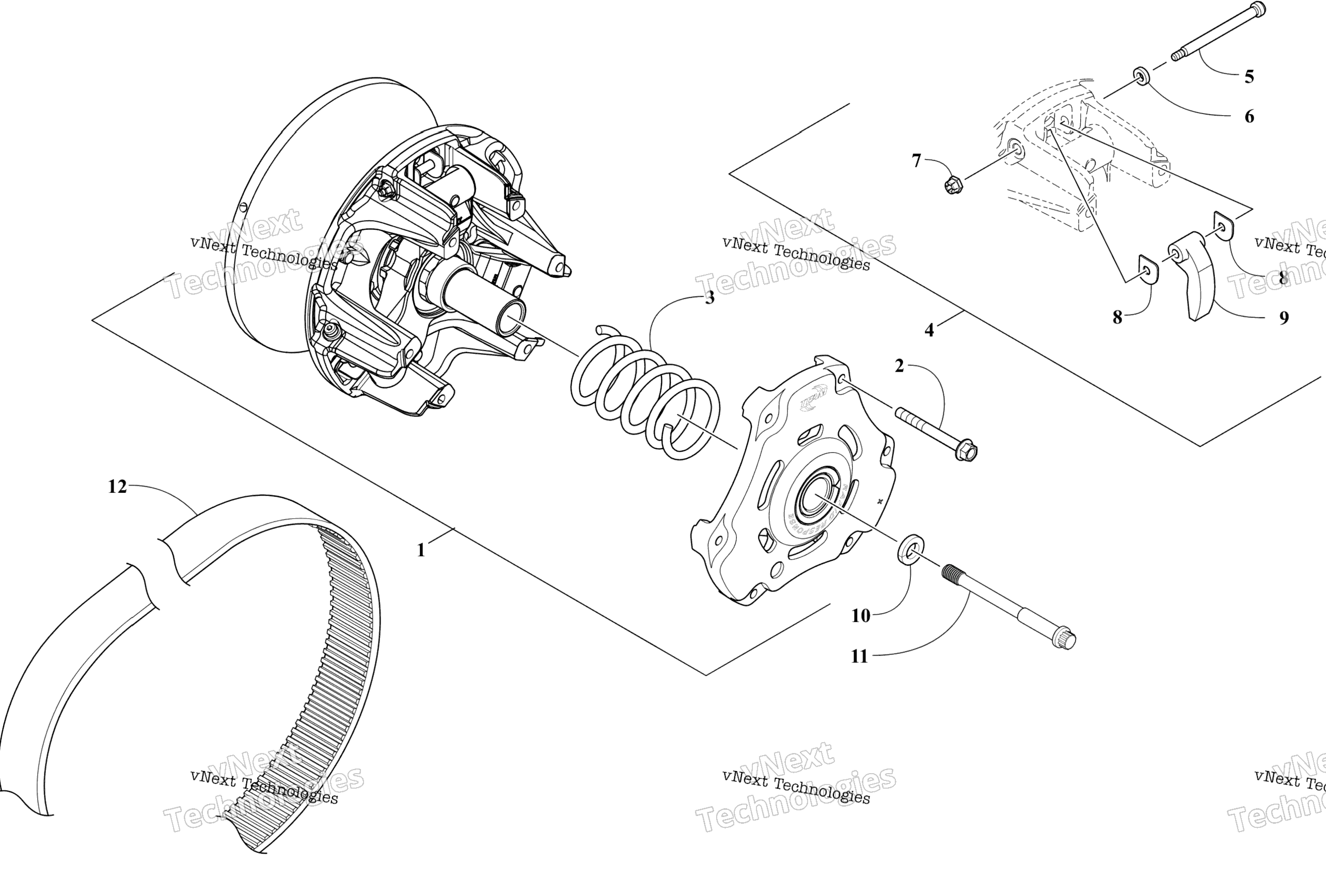

Схема привода Clutch для ZR 9000 THUNDERCAT 137 GREEN (S2021ZXXTCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Clutch, Drive - Uncalibrated (inc. 2 and 5-8) art. 0746-934
По запросу
2
Screw, Shoulder art. 0823-604
По запросу
3
Spring, Drive Clutch art. 0646-474
По запросу
4
Kit, Cam Arm (inc. 5-8) art. 7639-127
По запросу
5
Screw, Shoulder art. 0823-396
По запросу
6
Washer art. 2623-091
По запросу
7
Nut, Lock Hex art. 0823-399
По запросу
8
Washer, Thrust art. 0646-880
По запросу
9
Arm, Cam art. 0646-907
По запросу
10
Washer, High Collar art. 0623-210
По запросу
11
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
12
Belt, Drive art. 0627-112
По запросу
