модель 2021 года
- Модель ZR 9000
- Код модели ZR 9000 THUNDERCAT 137 GREEN (S2021ZXXTCUSG)

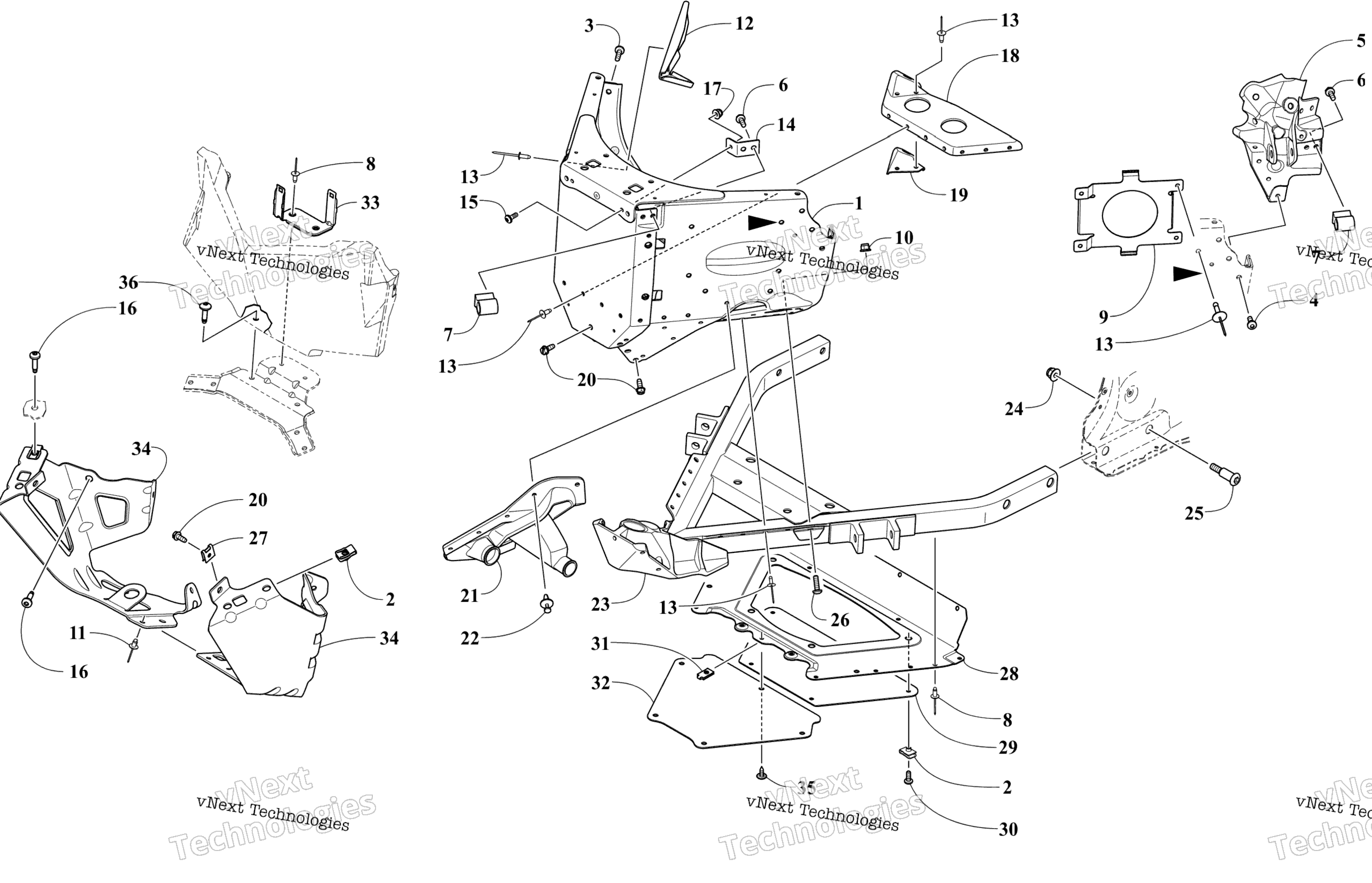

Схема передней части Frame Assembly для ZR 9000 THUNDERCAT 137 GREEN (S2021ZXXTCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc. 2-5) art. 2707-669
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Винт Arctic Cat art. 0423-538
от 110 ₽
5
Bracket, Shock Mount - Upper Right - Black art. 1707-776
По запросу
5
Bracket, Shock Mount - Upper Left - Black art. 1707-777
По запросу
6
Screw, Cap art. 8413-617
По запросу
7
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
8
Заклепка Arctic Cat art. 8060-686
от 116 ₽
9
Bracket, Mounting - ECM art. 0609-960
По запросу
10
Гайка Arctic Cat art. 8427-602
от 116 ₽
11
Rivet art. 1623-257
По запросу
12
Bracket, Steering Stop art. 1607-126
По запросу
13
Заклепка Arctic Cat art. 8060-706
от 116 ₽
14
Gusset, A-Arm Mounting Bracket art. 1607-913
По запросу
15
Винт Arctic Cat art. 8468-616
от 116 ₽
16
Screw, Machine art. 2623-063
По запросу
17
Nut art. 8422-602
По запросу
18
Bracket, Reinforcement art. 1607-715
По запросу
19
Bracket, Mounting - Steering Brace art. 1607-716
По запросу
20
Screw, Self-Tapping art. 2623-290
По запросу
21
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
21
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
22
Клипса Arctic Cat art. 0623-362
от 90 ₽
23
Frame, Front - Lower w/Bushings - Black art. 3707-131
По запросу
24
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
25
Screw, Shoulder art. 1623-817
По запросу
26
Screw, Machine art. 8468-620
По запросу
27
Nut, U art. 1623-939
По запросу
28
Belly Pan - Center art. 1607-626
По запросу
29
Cover, Access art. 1607-218
По запросу
30
Screw, Machine art. 8468-617
По запросу
31
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
32
Panel, Access art. 1607-063
По запросу
33
Bracket, PDM art. 0645-675
По запросу
34
Bracket, Mounting - Bumper - Right - Black art. 2707-676
По запросу
34
Bracket, Mounting - Bumper - Left - Black art. 2707-677
По запросу
35
Screw, Self-Tapping art. 2623-166
По запросу
36
Screw, Shoulder art. 2623-189
По запросу
