модель 2024 года
- Модель ZR 600
- Код модели ZR 600 ES 137 IFP (1.25) BLACK (S2024CODIFUSB)

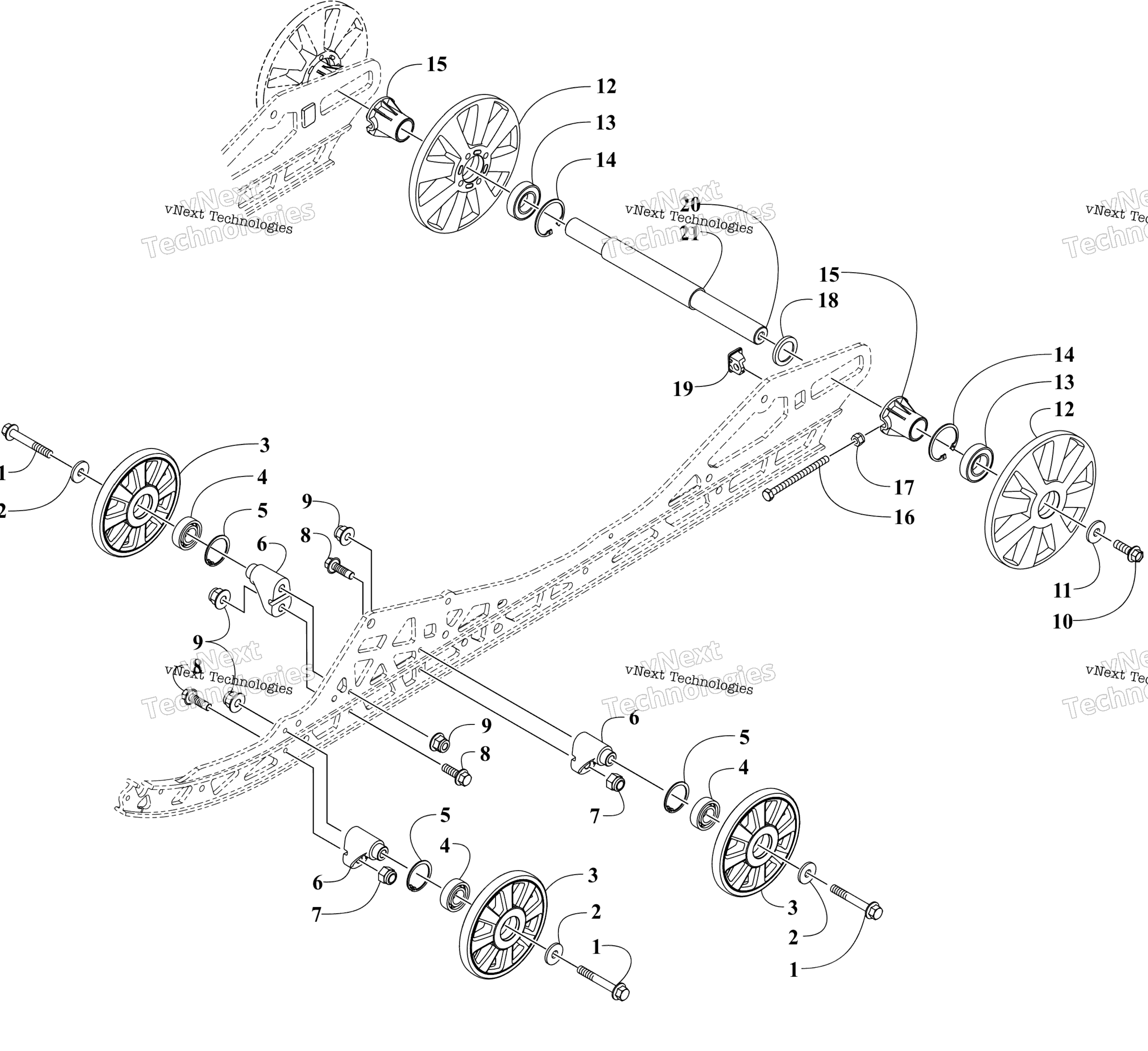

Схема Idler колесо узла для ZR 600 ES 137 IFP (1.25) BLACK (S2024CODIFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Wheel, Idler (inc. 4-5) art. 4604-355
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Block, Mounting - Idler Wheel art. 3604-899
По запросу
7
Nut art. 8422-602
По запросу
8
Screw, Cap art. 8413-620
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Screw, Cap art. 8413-031
По запросу
11
Washer art. 1623-931
По запросу
12
Wheel, Idler (inc. 13-14) art. 4604-323
По запросу
13
Bearing art. 4604-352
По запросу
14
Ring, Retaining art. 4604-353
По запросу
15
Bushing, Adjuster art. 4604-349
По запросу
16
Screw, Cap art. 1623-682
По запросу
17
Nut, Lock art. 8422-802
По запросу
18
Washer, Shim (.079 in.) art. 0648-834
По запросу
19
Adjuster, Track art. 3604-647
По запросу
20
Axle, Rear Wheel art. 4604-350
По запросу
21
Spacer art. 4604-351
По запросу
