модель 2024 года
- Модель ZR 600
- Код модели ZR 600 ES 137 IFP (1.25) BLACK (S2024CODIFUSB)

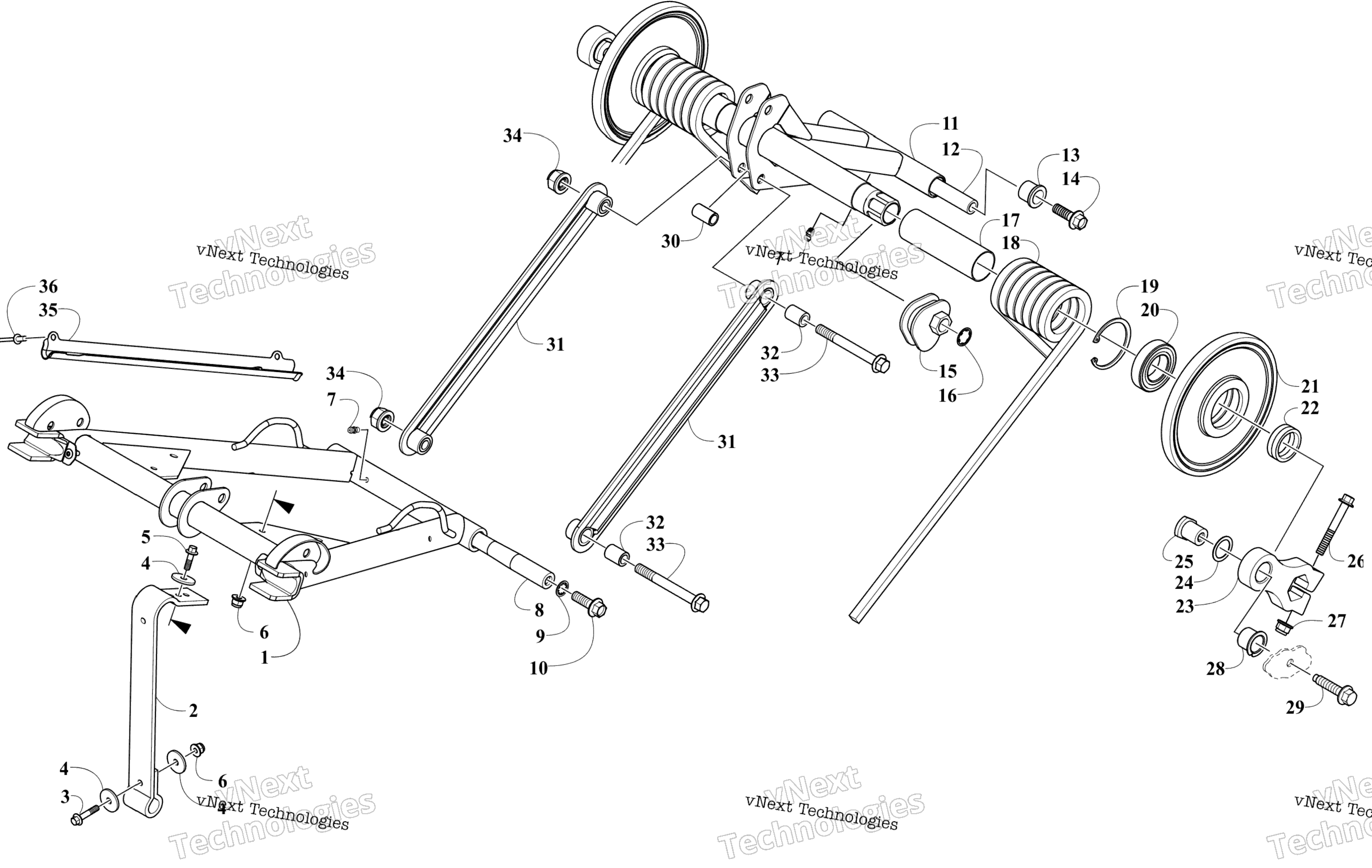

Схема задней части Suspension Arm Assemblies для ZR 600 ES 137 IFP (1.25) BLACK (S2024CODIFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension (inc. 7) art. 3704-282
По запросу
2
Strap, Limiter art. 3604-891
По запросу
3
Screw, Cap art. 8408-630
По запросу
4
Washer art. 8450-109
По запросу
5
Болт Arctic Cat art. 8408-620
от 190 ₽
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Фиттинг art. 1623-010
По запросу
8
Axle, Inner art. 4604-086
По запросу
9
Шайба Arctic Cat art. 1623-992
от 168 ₽
10
Screw, Cap art. 8413-031
По запросу
11
Arm, Idler - Black (inc. 7 and 13) art. 2704-002
По запросу
12
Палец металлический заднего рычага Arctic Cat art. 3604-276
По запросу
13
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
14
Screw, Cap art. 8413-041
По запросу
15
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
15
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
16
Стопорное кольцо Arctic Cat art. 0623-138
от 90 ₽
17
Sleeve, Spring art. 3604-288
По запросу
18
Spring, Suspension - Left art. 4704-153
По запросу
18
Spring, Suspension - Right art. 4704-152
По запросу
19
Ring, Retaining art. 3604-256
По запросу
20
Bearing art. 3604-257
от 500 ₽
21
Wheel, Idler art. 3604-901
По запросу
22
Spacer, Pivot - Idler Arm art. 3604-674
По запросу
23
Pivot - Idler Arm art. 3704-007
По запросу
24
Washer art. 3604-930
По запросу
25
Втулка подвески Arctic Cat art. 3604-979
По запросу
26
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
27
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
28
Bushing, Flared art. 3604-713
По запросу
29
Screw, Cap art. 8409-031
По запросу
30
Втулка амортизатора Arctic Cat art. 3604-109
По запросу
31
Link, Shock art. 0704-928
По запросу
32
Axle, Link art. 3604-330
По запросу
33
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
34
Гайка Arctic Cat art. 2623-202
По запросу
35
Not A Serviceable Item (Not Included In This Model) art. 0
По запросу
36
Not A Serviceable Item (Not Included In This Model) art. 0
По запросу
