модель 2000 года
- Модель 500 XC
- Код модели 500 XC (S00SB5AS)

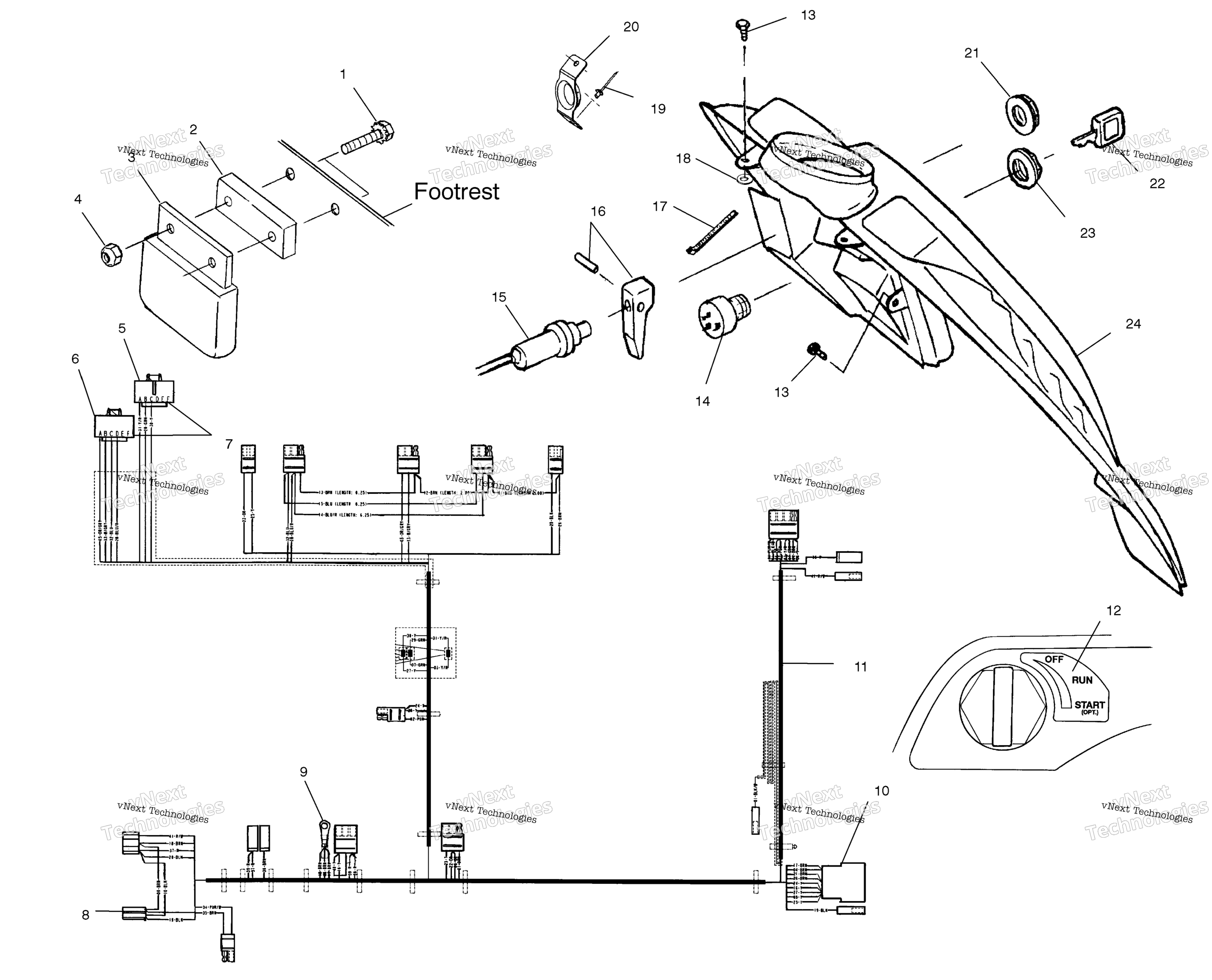

Схема консоли для 500 XC (S00SB5AS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
SPACER,REGULATOR art. 5211573
По запросу
3
AC REGULATOR KIT art. 2203873
По запросу
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
6
HOUSING-CONNECTOR,PAC#12064860 art. 4010194
По запросу
7
SOCKET-PACKARD#12047767 art. 4010192
По запросу
8
HOUSING,PACK art. 4020063
По запросу
9
TERMINAL, RING art. 4020092
По запросу
10
HOUSING art. 4020057
По запросу
11
HARNESS-MAIN,GEN 2 COMMON art. 2460733
По запросу
12
DECAL,CONSOLE,IGNITION art. 7077367
По запросу
13
SCREW art. 7515199
По запросу
14
Замок зажигания Polaris art. 2205055
от 1 720 ₽
15
SINGLE PULL CHOKE CABLE (Incl. 16,21) art. 7080734
По запросу
16
CHOKE LEVER REPAIR KIT art. 2201439
По запросу
17
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
18
NYLON WASHER art. 7555932
По запросу
19
POP RIVET art. 7621330
По запросу
20
RECOIL GUIDE art. 5243049
По запросу
21
NUT,CHOKE art. 5432944
По запросу
22
N/A,USE COMPONENTS (See Footnote) NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
23
NUT,IGNITION art. 7547035
По запросу
24
CONSOLE,HYBRID,BLK art. 5432906
По запросу
