модель 2000 года
- Модель 500 XC
- Код модели 500 XC (S00SB5AS)

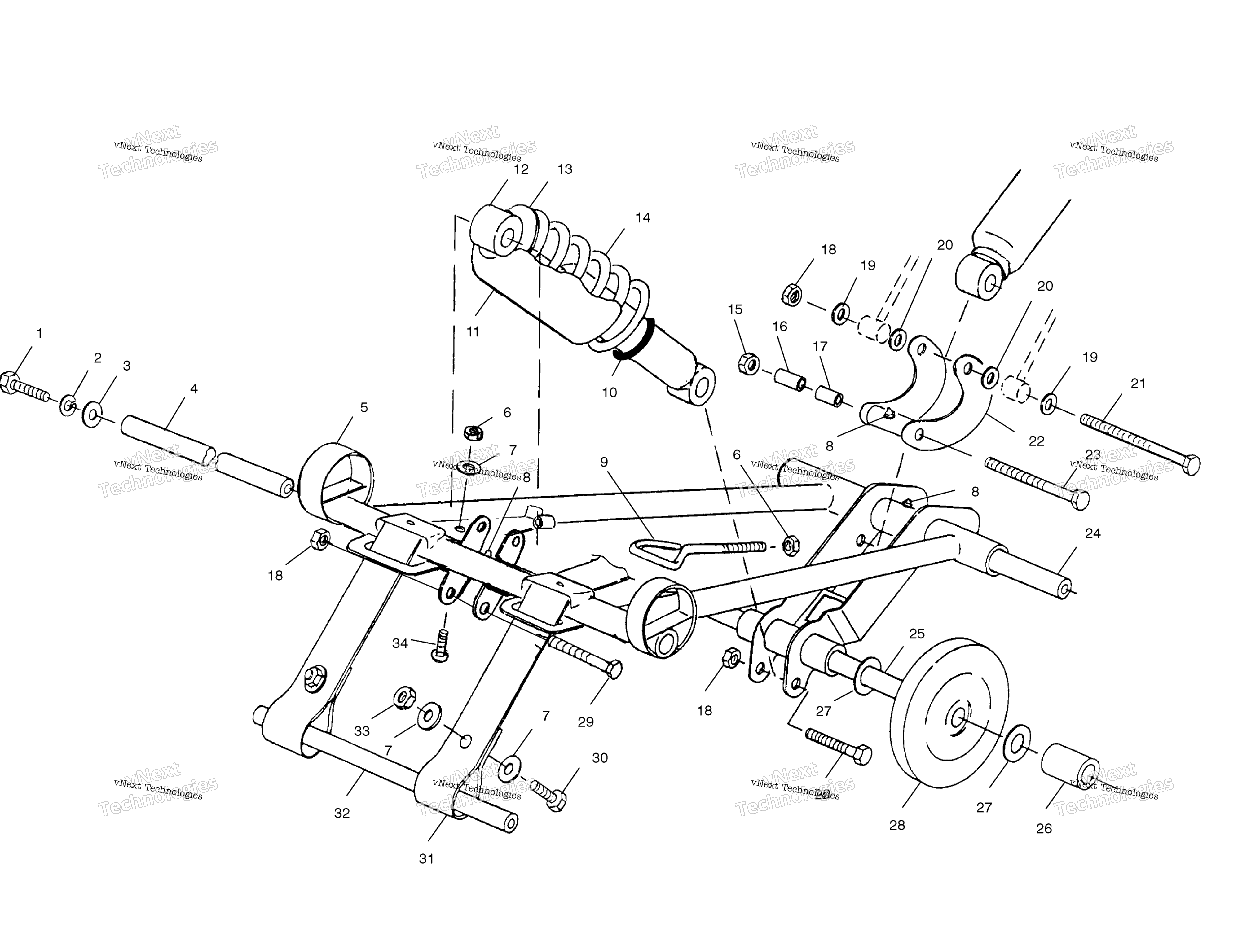

Схема передней части Torque Arm для 500 XC (S00SB5AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Болт задней подвески Polaris art. 7517435
от 987 ₽
2
Шайба гроверная Polaris art. 7552603
По запросу
3
WASHER,FLAT(10) art. 7555893
По запросу
4
SHAFT art. 5020908
По запросу
5
TORQUE ARM FRONT,X10,QA,BLK art. 1541466-067
По запросу
6
Гайка Polaris art. 7542324
от 160 ₽
7
Шайба Polaris art. 7555716
от 250 ₽
8
Пресс масленка Polaris art. 7080433
от 315 ₽
9
EYE BOLT art. 7010050
По запросу
10
Чашка пружины амортизатора Polaris art. 5245067
от 3 980 ₽
11
SPRING SHIELD art. 5430671
По запросу
12
SHOCK,F.TRACK,X-10,FX art. 7041639
По запросу
13
SPRING RETAINER, SLOTTED art. 5020618
от 13 150 ₽
14
COMPRESSION SPRING, MEDIUM GLOS art. 7041253-067
По запросу
15
Гайка Polaris art. 7542403
По запросу
16
SPACER art. 5333028
По запросу
17
PIVOT TUBE BUSHING art. 5020561
По запросу
18
FLEXLOC NUT art. 7542411
По запросу
19
WAVE SPRING WASHER art. 7555795
По запросу
20
WASHER art. 7555957
По запросу
21
Болт Polaris art. 7515472
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
BOLT art. 7515438
По запросу
24
Shaft (See Footnote) (See Suspension Pg. B10, Ref. 18) art. -------
По запросу
25
Shaft (See Footnote) (See Suspension Pg. B10, Ref. 21) art. -------
По запросу
26
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
27
Шайба рычага Polaris art. 7556301
от 368 ₽
28
RETAINING RING art. 7718407
По запросу
28
CHAINCASE BEARING art. 3514305
от 410 ₽
28
IDLER WHEEL, 5.35 IN art. 1543018
По запросу
29
SCREW art. 7515433
По запросу
30
SCREW art. 7517313
По запросу
31
STRAP,LIM,FRT,X10,QA art. 5411498
По запросу
32
Shaft, Pivot Arm (See Footnote) (See Suspension Pg. B10, Ref. 22) art. -------
По запросу
33
NUT,NYLOK art. 7542344
По запросу
34
CARRIAGE BOLT art. 7512377
По запросу
