модель 2000 года
- Модель 500 XC
- Код модели 500 XC SP (S00SP5CS)

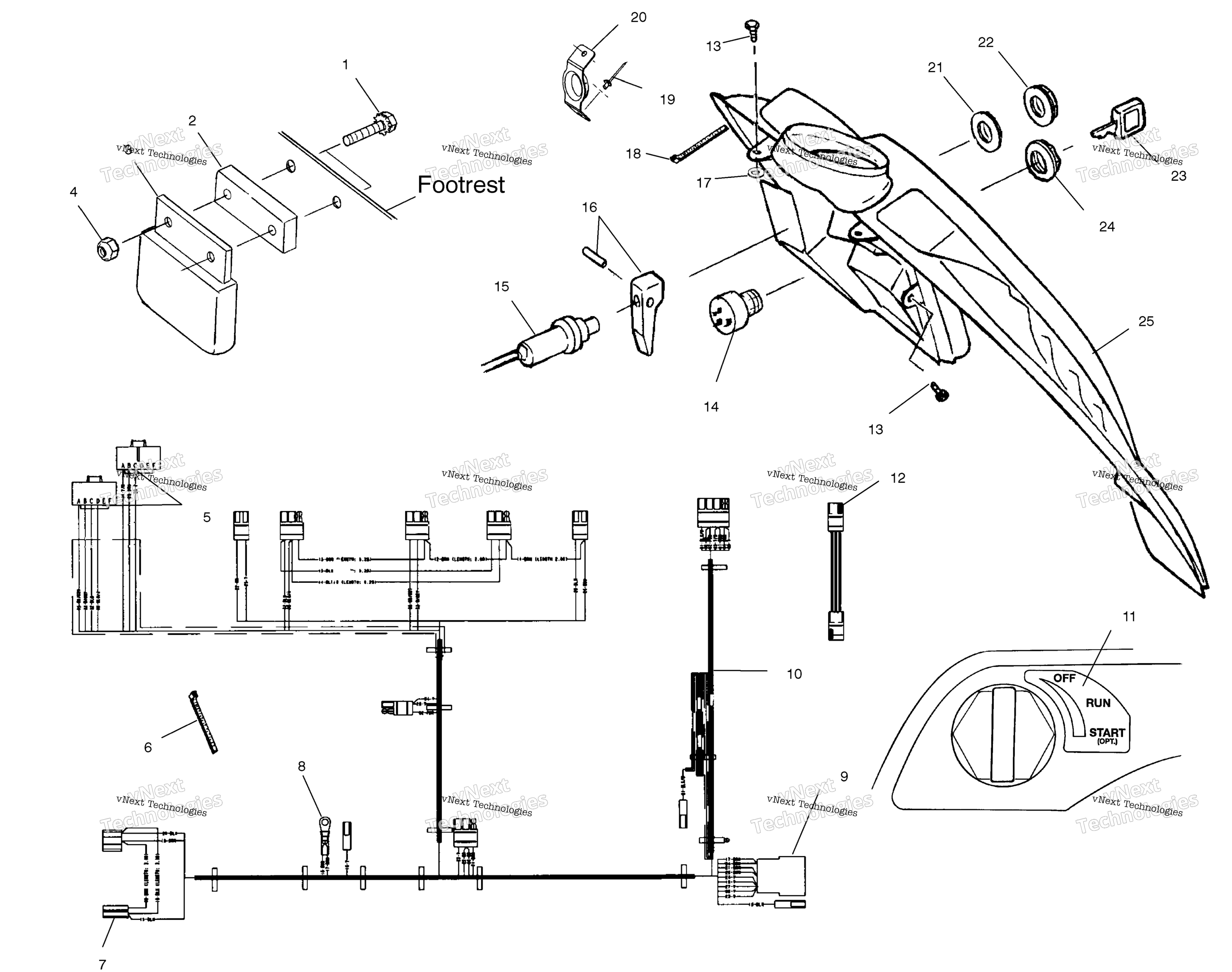

Схема консоли для 500 XC SP (S00SP5CS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
SPACER,REGULATOR art. 5211573
По запросу
3
AC REGULATOR KIT art. 2203873
По запросу
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
SOCKET-PACKARD#12047767 art. 4010192
По запросу
6
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 8 шт.
Подписаться
7
HOUSING,PACK art. 4020063
По запросу
8
TERMINAL, RING art. 4020092
По запросу
9
HOUSING art. 4020057
По запросу
10
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
11
DECAL,IGN,OFF/PREM/REG art. 7078604
По запросу
12
JUMPER,SEAT,TAIL LIGHT art. 2460686
По запросу
13
SCREW art. 7515199
По запросу
14
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
15
SINGLE PULL CHOKE CABLE (Incl. 16,22) art. 7080734
По запросу
16
CHOKE LEVER REPAIR KIT art. 2201439
По запросу
17
NYLON WASHER art. 7555932
По запросу
18
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
19
POP RIVET art. 7621330
По запросу
20
RECOIL GUIDE art. 5243049
По запросу
21
WASHER-LOCK art. 7571610
По запросу
22
NUT-CHOKE SLIDE art. 7080229
По запросу
23
N/A,USE COMPONENTS (See Footnote) NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
24
NUT,IGNITION art. 7547035
По запросу
25
CONSOLE,HYB,RACER,BASIC art. 5433693
По запросу
Другие схемы модели
Консоль
