модель 2000 года
- Модель 500 XC
- Код модели 500 XC SP (S00SP5CS)

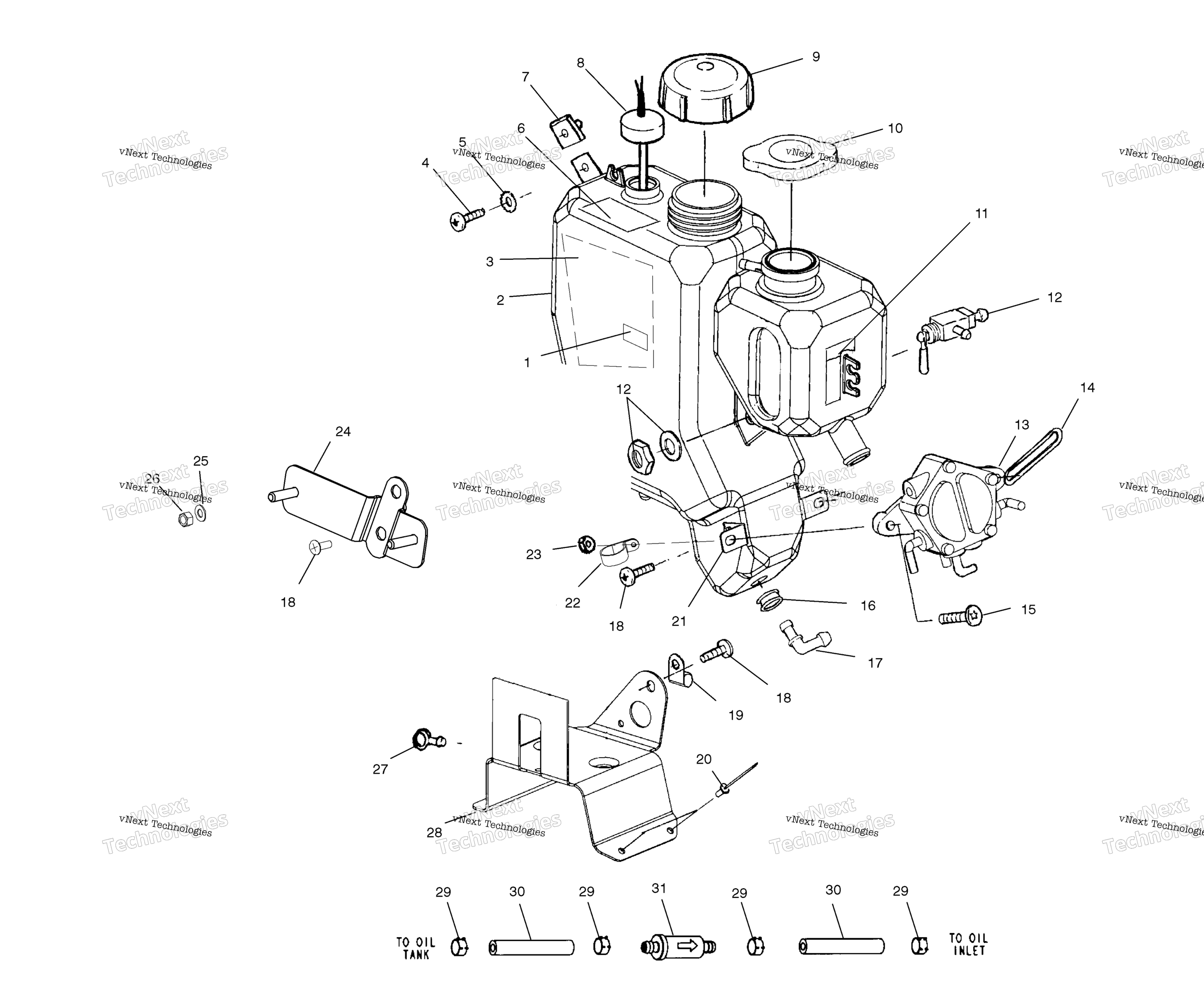

Схема масляного бака для 500 XC SP (S00SP5CS)
Схема
Детали
Номер
Наименование детали
Цена
1
DECAL,FUEL SHUT-OFF art. 7077442
По запросу
2
ASM-OIL TANK W/FOIL,LIQ art. 1253353
По запросу
3
FOIL,OIL TANK art. 5811934
По запросу
4
BOLT art. 7512276
По запросу
5
WASHER, WROUGHT art. 7558302
По запросу
6
DECAL,OIL,VES art. 7077444
По запросу
7
NUT art. 7670096
По запросу
8
OIL LEVER SENSOR art. 4110134
По запросу
9
CAP-OIL art. 1244736
По запросу
10
PRESSURE CAP, 13 LB art. 2511270
По запросу
11
DECAL-SURGE TANK,"FULL COLD" art. 7078369
По запросу
12
Valve, Fuel Shut-Off (See Footnote) (See Engine Mounting Pg. C6, Ref. 21) art. -------
По запросу
13
Pump, Fuel (See Footnote) (See Engine Mounting Pg. C6, Ref. 18) art. -------
По запросу
14
RETAINER,SS. art. 7080654
По запросу
15
SCREW (10) art. 7517455
По запросу
16
GROMMET art. 7052028
По запросу
17
FTTNG,90 D.PRESS-ON art. 7052208
По запросу
18
SCREW(10) art. 7517615
По запросу
19
CABLE CLAMP art. 7080367
По запросу
20
Заклепка Polaris art. 7661638
По запросу
21
BRKT,FUEL PUMP MOUNT-Z art. 5242680
По запросу
22
Зажим-крепление тормозного шланга Polaris art. 7080683
По запросу
23
Гайка Polaris art. 7542122
от 263 ₽
24
BRKT,CDI MOUNT,110MM-Z art. 1012947
По запросу
25
WASHER art. 7555904
По запросу
26
NUT, NYLOK 10-24 Y art. 7541925
По запросу
27
ROSEBUD CLIP art. 4020139
По запросу
28
BRKT,OIL/COOLANT TANK,ALUM art. 5243636
По запросу
29
HOSE CLAMP art. 7080307
По запросу
30
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
31
Фильтр топливный Polaris art. 2530009
По запросу
