модель 2000 года
- Модель 700 XC
- Код модели 700 XC SP (S00SP7AS)

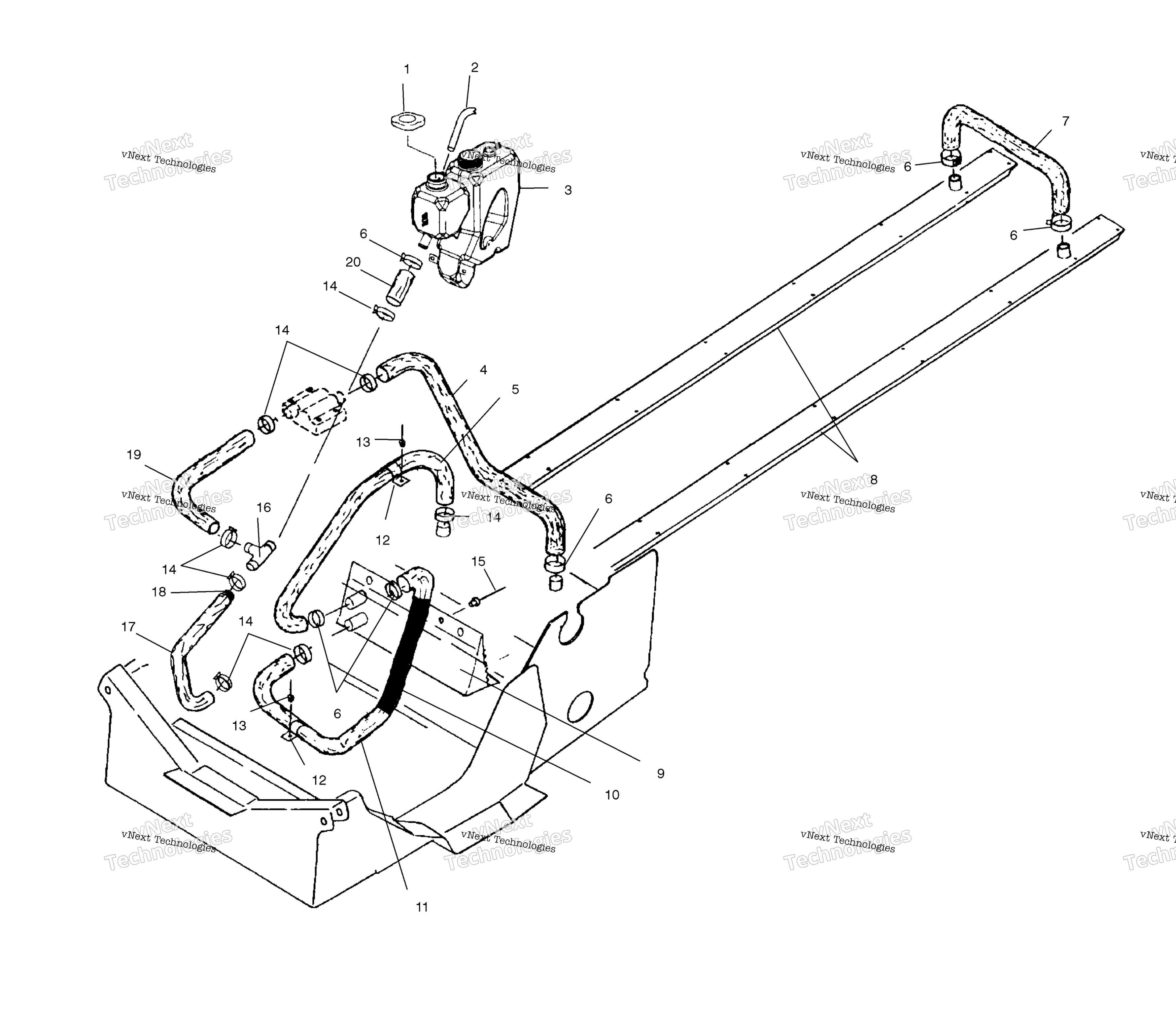

Схема системы охлаждения для 700 XC SP (S00SP7AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap, Pressure, 13 lb. (See Footnote) (See Oil Tank/Air Box Pg. C3, Ref. 9) art. -------
По запросу
2
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
3
Tank, Oil/Coolant (See Footnote) (See Oil Tank/Air Box Pg. C3, Ref. 1) art. -------
По запросу
4
HOSE,BRK.COOL/WEARSTRIP art. 5411380
По запросу
5
HOSE,CLOSE-OFF/WEAR STRIP COOL art. 5411260
По запросу
6
SPRINGBAND CLAMP, 27/12, GREEN art. 7080841
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
WEARSTRIP,COOLER art. 2511297
По запросу
9
CLOSE-OFF EXCHANGER art. 2511304
По запросу
10
TUBING-CONVOLUTED 1"X16" art. 5521488
По запросу
11
HOSE,ENG.OUT/BTM.CLSEOFF art. 5411462
По запросу
12
CLAMP, 1 IN HOSE art. 7080585
По запросу
13
POP RIVET(10) art. 7621425
По запросу
14
Хомут Polaris art. 7080844
По запросу
15
Заклепка Polaris art. 7661638
По запросу
16
CONNECTOR, TEE,(1 IN.) art. 7052087
По запросу
17
HOSE,TEE/PUMP IN(SN70) art. 5411480
По запросу
18
SPRING,HOSE RETAINER art. 7042041
По запросу
19
HOSE,TEE/BRK.COOLER(SN70) art. 5411482
По запросу
20
HOSE,TEE/BOTTLE(SN70) art. 5411481
По запросу
