модель 2000 года
- Модель 700 XC
- Код модели 700 XC SP (S00SP7AS)

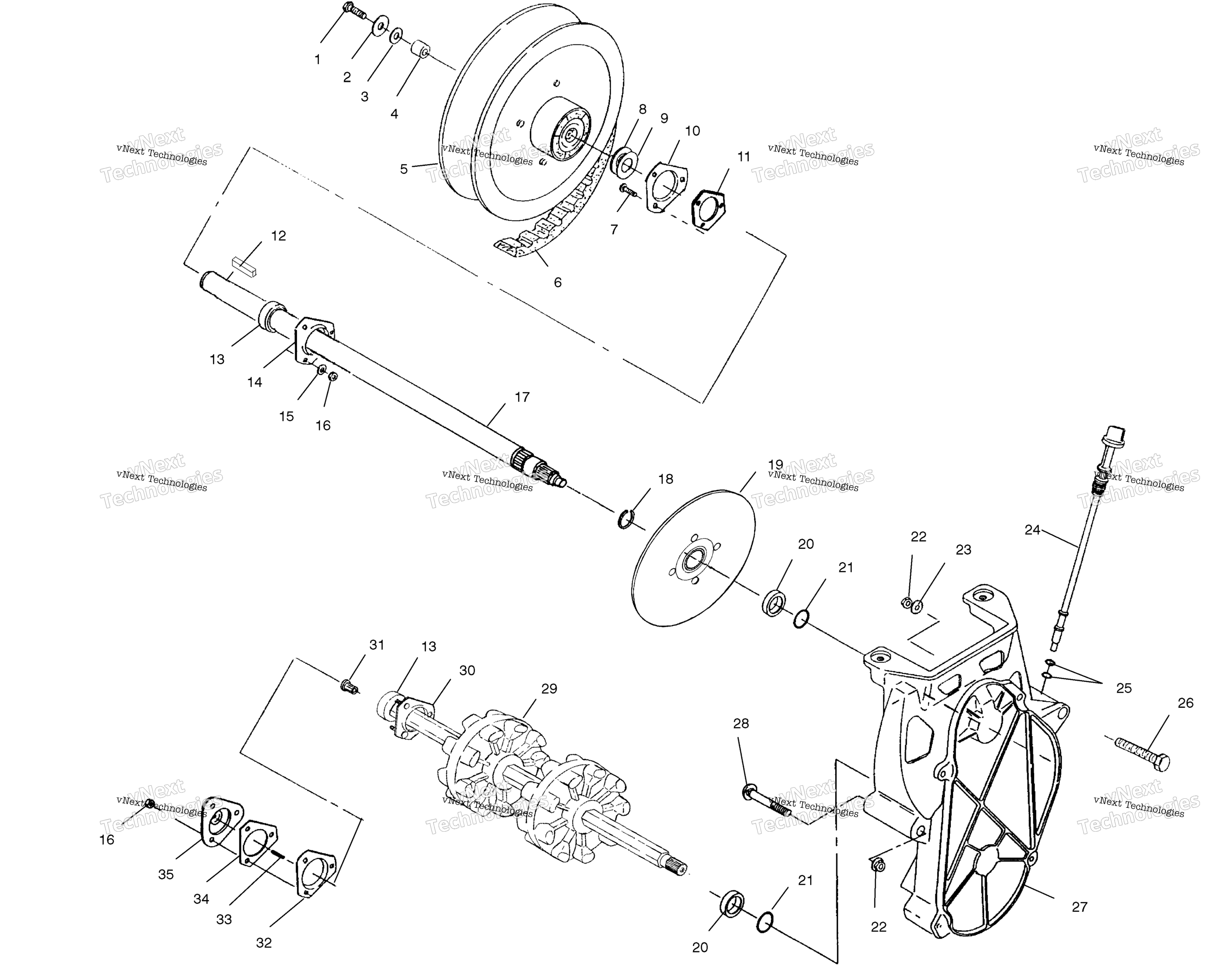

Схема трансмиссии для 700 XC SP (S00SP7AS)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7515369
По запросу
2
WASHER,FLAT art. 7555701
По запросу
3
WASHER,FLAT(10) art. 7555734
По запросу
4
INPUT SHAFT SPACER, .984 X 63 art. 5135620
По запросу
5
Asm., Driven Clutch (See Footnote) (See Driven Clutch Pg. C6, Ref. 9) art. -------
По запросу
6
Ремень вариатора art. 3211065
от 17 378 ₽
7
CARRIAGE BOLT art. 7512377
По запросу
8
Шайба Polaris art. 7555864
от 116 ₽
9
BUSHING art. 7556509
По запросу
10
FLANGE RD,RELUBE W/ZERK art. 5241359
По запросу
11
JACKSHAFT GASKET, BLACK art. 5811095
По запросу
12
KEY, .25 X .25 X 2.75 art. 7721116
По запросу
13
Подшипник Polaris (снят с производства) art. 3514525
от 831 ₽
14
FLANGETTE art. 5222751
По запросу
15
FLAT WASHER art. 7558402
По запросу
16
Гайка Polaris art. 7542324
от 160 ₽
17
JACKSHAFT ASM,15 SPL (Incl. 13,18) art. 1332207
По запросу
18
RING, RETAINING art. 7710422
от 4 694 ₽
19
KIT-BRAKE DISC,FORGED art. 2202493
По запросу
20
SLEEVE SEAL art. 5020588
от 2 632 ₽
21
O-RING art. 5410613
от 2 632 ₽
22
NUT,FLANGE art. 7542423
По запросу
23
WASHER,WROUGHT art. 7558403
По запросу
24
DIPSTICK ASSEMBLY art. 1332143
По запросу
25
O-RING art. 5410675
По запросу
26
BOLT art. 7515485
По запросу
27
Cover, Chaincase (See Footnote) (See Chaincase Pg. B8, Ref. 13) art. -------
По запросу
28
BOLT,CARRIAGE art. 7515428
По запросу
29
DRIVESHAFT ASM,2 DR WIDE,XHS (Incl. 30,31) art. 1590284
По запросу
30
Фланец подшипника приводного вала Polaris art. 1012945
По запросу
31
SPEEDO METAL BUSHING art. 3280019
По запросу
32
Проставка подшипника приводного вала Polaris art. 5243529
По запросу
33
Вал спидометра Polaris art. 3280017
По запросу
34
Прокладка адаптера спидометра Polaris art. 5830012
По запросу
35
Адаптер спидометра Polaris art. 3280540
По запросу
Другие схемы модели
Трансмиссия
