модель 2000 года
- Модель XCF
- Код модели XCF EDGE (S00NX4FS)

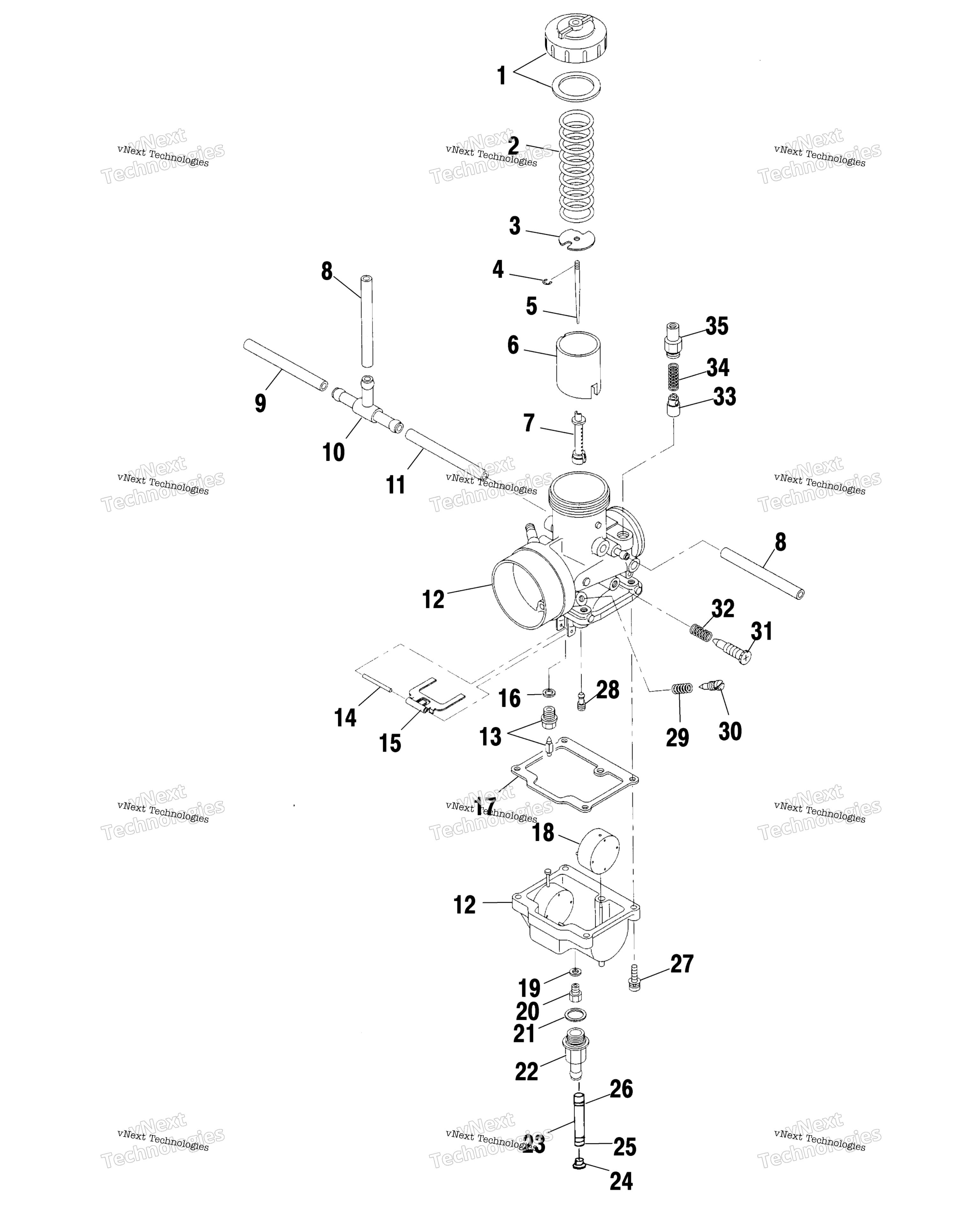

Схема карбюратора для XCF EDGE (S00NX4FS)
Схема
Детали
Номер
Наименование детали
Цена
1
TOP ASSEMBLY, MIXING CHAMBER (Incl. Gasket) art. 3130184
По запросу
2
SPRING,THROTTLE art. 3130439
По запросу
3
THROTTLE PLATE art. 3130027
По запросу
4
E-RING art. 3130508
По запросу
5
JET NEEDLE (6DH7) art. 3130329
По запросу
6
THROTTLE VALVE, 3.0 (3.0) art. 3130372
По запросу
7
NEEDLE JET art. 3131122
По запросу
8
HOSE (Mag Qty 1, PTO Qty 2) art. 3131079
По запросу
9
HOSE (PTO) art. 3131240
По запросу
10
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
11
HOSE (PTO) art. 3131239
По запросу
12
CARBURETOR,ASM. (Mag)(Incl. 1-22,27-35) art. 3131120
По запросу
12
CARBURETOR 2 ASM. (PTO) (Incl. 1-22,27-35) art. 3131121
По запросу
13
NEEDLE VALVE ASSEMBLY (1.5) art. 3130643
По запросу
14
FLOAT PIN art. 3130361
По запросу
15
ARM, FLOAT art. 3130577
По запросу
16
WASHER art. 3130047
По запросу
17
FLOAT CHAMBER GASKET art. 3130578
По запросу
18
FLOAT ASM. art. 3130581
По запросу
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
Жиклер карбюратора Polaris art. 3130138
от 683 ₽
21
O-RING art. 3130239
По запросу
22
FITTING,SEDIMENT art. 5020476
По запросу
23
FUEL HSE-5/16 DP SAE J30R9 SVC art. 8450123-153
По запросу
24
PLUG TRAP art. 5431893
По запросу
25
CLAMP,HOSE art. 7080544
По запросу
26
HOSE CLAMP art. 7080534
По запросу
27
SCREW art. 3130056
По запросу
28
JET,PILOT,#35(10) (#35) art. 3130066
По запросу
29
SPRING,AIR ADJUST art. 3130012
По запросу
30
AIR SCREW art. 3130011
По запросу
31
SCREW, THROTTLE STOP art. 3130009
По запросу
32
SPRING art. 3130010
По запросу
33
PLUNGER ASSEMBLY art. 3130328
По запросу
34
THROTTLE SPRING art. 3131764
По запросу
35
GUIDE HOLDER art. 3130199
По запросу
