модель 2000 года
- Модель XCF
- Код модели XCF EDGE (S00NX4FS)

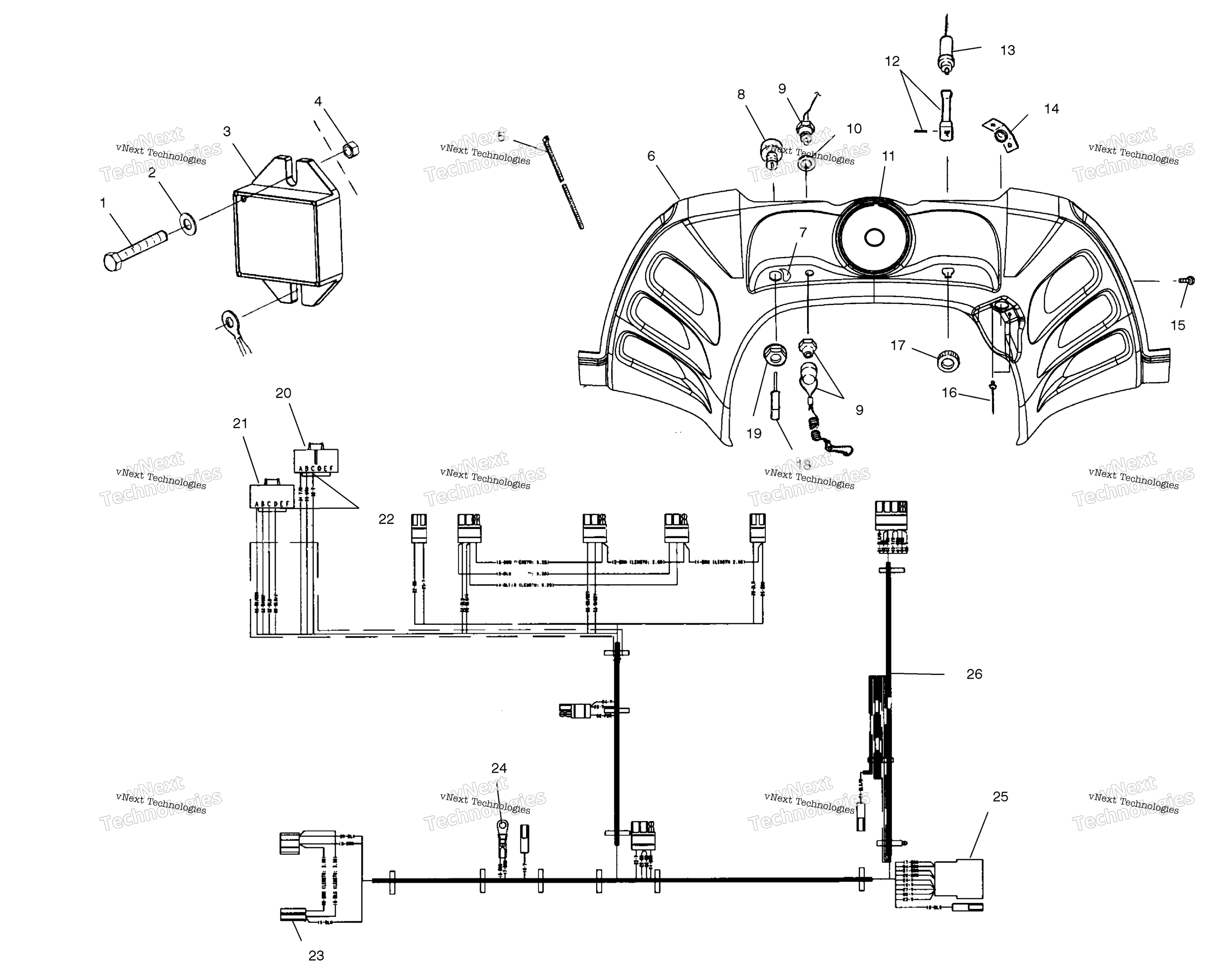

Схема консоли для XCF EDGE (S00NX4FS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
WASHER art. 7555904
По запросу
3
AC REGULATOR, 14.3V art. 4010793
от 3 733 ₽
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
6
CONSOLE-BASIC EDGE art. 5433242
По запросу
7
DECAL-CONSOLE,IGNITION art. 7078318
По запросу
8
Замок зажигания Polaris art. 2205055
от 1 720 ₽
9
TETHER SWITCH art. 4010849
от 2 347 ₽
Аналог
2 347 ₽
Требуется 1 шт.
Аналог
4 981 ₽
Требуется 1 шт.
10
BUSHING, MACH. art. 7558707
По запросу
11
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
12
CHOKE LEVER REPAIR KIT (Incl. Pin) art. 2201439
По запросу
13
Трос подсоса Polaris art. 7080290
от 212 ₽
14
RECOIL GUIDE art. 5243049
По запросу
15
SCREW art. 7515199
По запросу
16
POP RIVET art. 7621330
По запросу
17
NUT,CHOKE art. 5432944
По запросу
18
N/A,USE COMPONENTS When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
19
NUT,IGNITION art. 7547035
По запросу
20
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
21
HOUSING-CONNECTOR,PAC#12064860 art. 4010194
По запросу
22
SOCKET-PACKARD#12047767 art. 4010192
По запросу
23
HOUSING,PACK art. 4020063
По запросу
24
TERMINAL, RING art. 4020092
По запросу
25
HOUSING art. 4020057
По запросу
26
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
