модель 2001 года
- Модель 500 Classic
- Код модели 500 CLASSIC (S01SD4BS)

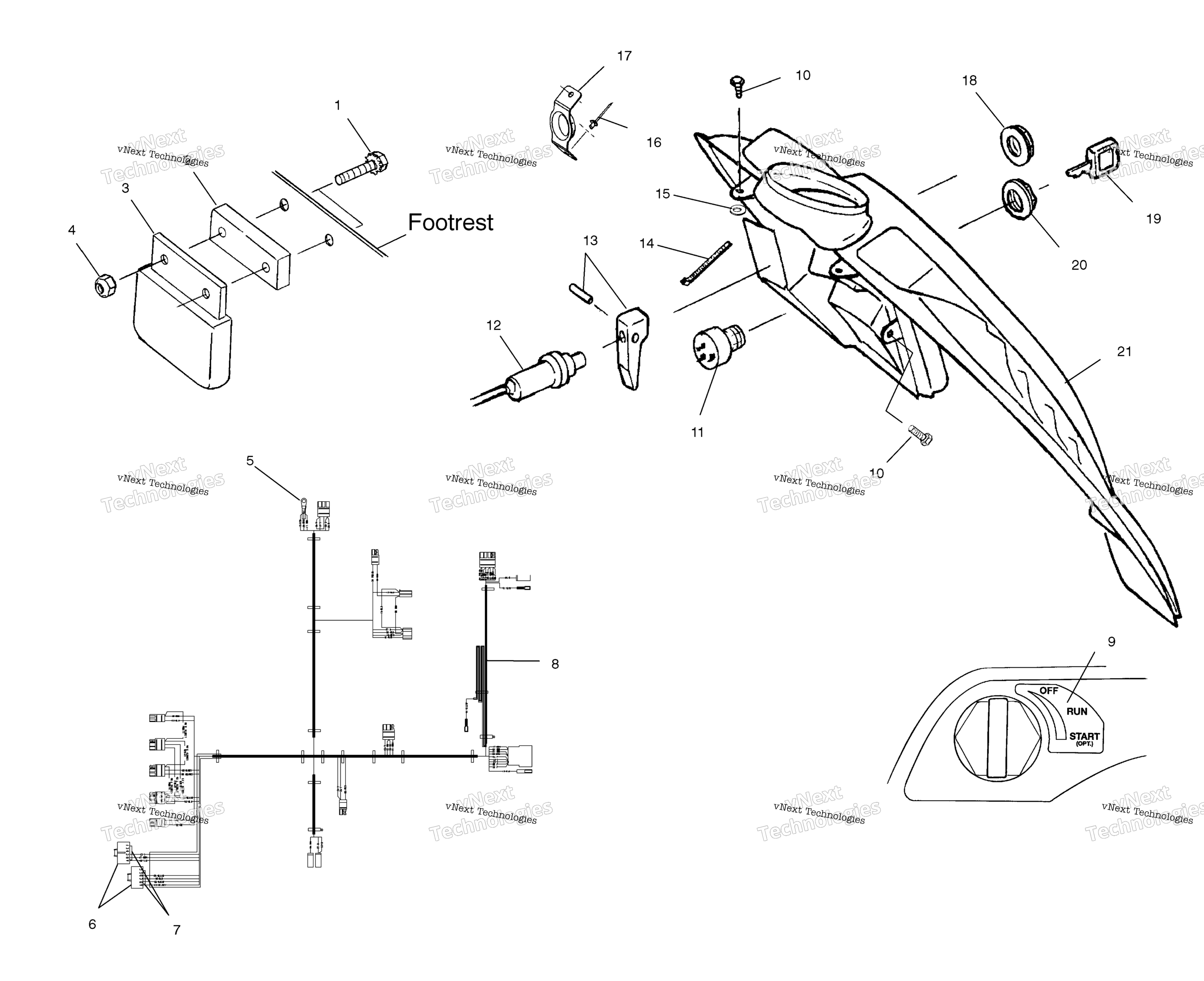

Схема консоли для 500 CLASSIC (S01SD4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
SPACER,REGULATOR art. 5211573
По запросу
3
AC REGULATOR KIT art. 2203873
По запросу
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
TERMINAL, RING art. 4020092
По запросу
6
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
7
SOCKET-PACKARD#12047767 art. 4010192
По запросу
8
HARNESS-MAINWIRE,STAR,COM art. 2460799
По запросу
9
DECAL,CONSOLE,IGNITION art. 7077367
По запросу
10
SCREW art. 7515199
По запросу
11
Замок зажигания Polaris art. 2205055
от 1 720 ₽
12
CABLE-CHOKE,TM38,DUAL (Incl. 13,18) art. 7080753
от 2 313 ₽
13
CHOKE LEVER REPAIR KIT (Incl. Pin) art. 2201439
По запросу
14
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
15
NYLON WASHER art. 7555932
По запросу
16
POP RIVET art. 7621330
По запросу
17
RECOIL GUIDE art. 5243049
По запросу
18
NUT,CHOKE art. 5432944
По запросу
19
N/A,USE COMPONENTS When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
20
NUT,IGNITION art. 7547035
По запросу
21
CONSOLE,HYB.W/REV,BLK. art. 5432993
По запросу
