модель 2001 года
- Модель 500 Classic
- Код модели 500 CLASSIC (S01SD4BS)

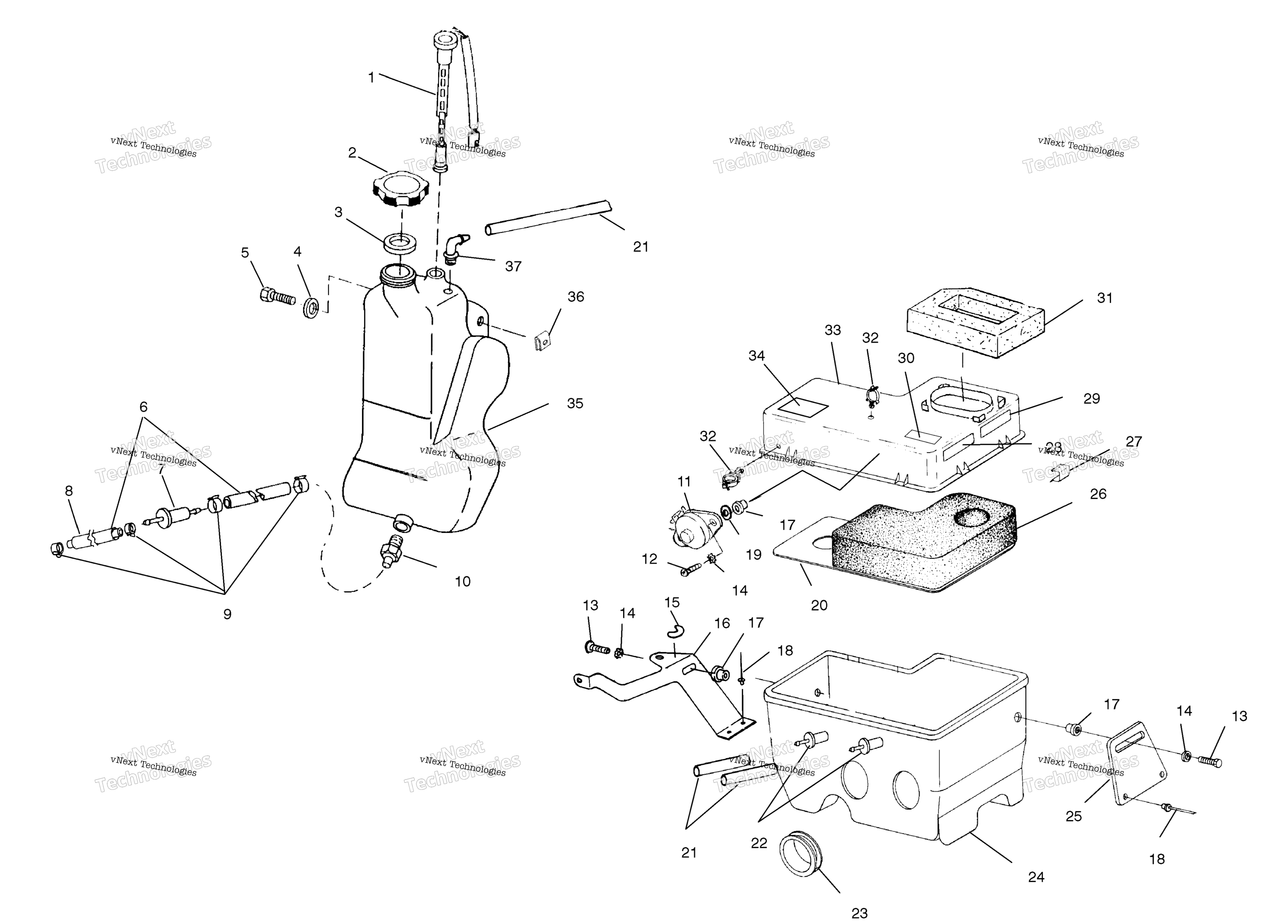

Схема масляный Tank / Air Box для 500 CLASSIC (S01SD4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL LEVEL SENSOR WITH CONNECTIN art. 4040040
По запросу
2
OIL TANK CAP art. 5430779
от 110 ₽
3
OIL CAP GASKET art. 5810141
По запросу
4
WASHER, WROUGHT art. 7558302
По запросу
5
BOLT art. 7512276
По запросу
6
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
7
Фильтр топливный Polaris art. 2530009
По запросу
8
CONVOLUTED CONDUIT, 30 CM art. 4010051-30
По запросу
9
HOSE CLAMP art. 7080307
По запросу
10
FITTING, OUTLET art. 7052042
По запросу
11
Asm., Fuel Pump (See Footnote) (See Oil Pump/Fuel Pump Pg. C8, Ref. 19) art. -------
По запросу
12
SCREW(10) art. 7512222
По запросу
13
SCREW art. 7512279
По запросу
14
WASHER art. 7552604
По запросу
15
DECAL,SHUT-OFF VALVE art. 7072151
По запросу
16
BRKT,SLNCR/REMOTE FLR,BLK art. 5242767-067
По запросу
17
Гайка (10) Polaris art. 7541923
от 882 ₽
18
Заклепка Polaris art. 7661637
По запросу
19
WASHER, WROUGHT art. 7558302
По запросу
20
AIR SILENCER PLATE art. 5850075
По запросу
21
FUEL LINE, 3 MM X 7 MM art. 8450061-600
По запросу
22
FITTING art. 7052077
По запросу
23
BOOT art. 5410271
По запросу
24
DRILLED INTAKE SILENCER art. 5434075
По запросу
25
BRACKET, SILENCER art. 5211274
По запросу
26
BAFFLE ASSEMBLY art. 1253102
По запросу
27
AIR BOX CLIP art. 7670055
По запросу
28
DECAL,ADJ.DRIVEN CLUTCH art. 7073820
По запросу
29
DECAL, GREASING art. 7073426
По запросу
30
DECAL,CAUTION art. 7075351
По запросу
31
FOAM,AIRBOX CHIMNEY,HYB. art. 5811628
По запросу
32
ROSEBUD CLIP art. 4020139
По запросу
33
CVR,AIR SILENCER,DRILLED art. 5432939
По запросу
34
DECAL,COOL.SYSTEM art. 7075359
По запросу
35
TANK, OIL art. 5431437
По запросу
36
NUT art. 7670096
По запросу
37
FITTING,90 DEG,1/8 art. 7052095
По запросу
