модель 2001 года
- Модель 500 XC
- Код модели 500 XC (S01NP5AS)

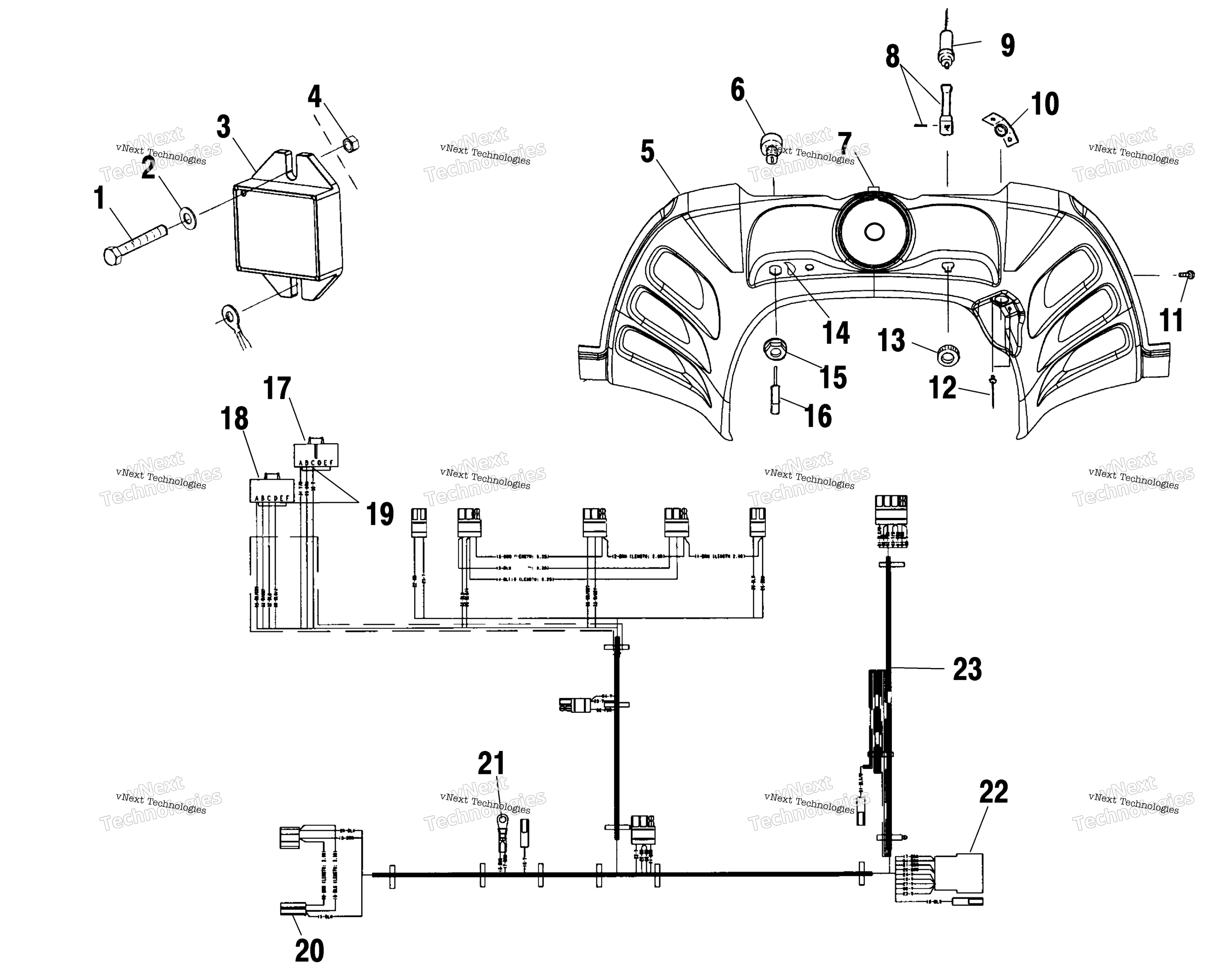

Схема консоли для 500 XC (S01NP5AS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7512031
По запросу
2
WASHER art. 7555904
По запросу
3
AC REGULATOR, 14.3V art. 4010793
от 3 733 ₽
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
CONSOLE-EDGE,BLACK ** art. 5433724-070
По запросу
6
Замок зажигания Polaris art. 2205055
от 1 720 ₽
7
X-MAS TREE CLIP art. 7670101
По запросу
8
CHOKE LEVER REPAIR KIT (Incl. Pin) art. 2201439
По запросу
9
CHOKE CABLE (Incl. 8,13) art. 7080946
По запросу
10
RECOIL GUIDE art. 5243049
По запросу
11
SCREW art. 7515199
По запросу
12
POP RIVET art. 7621330
По запросу
13
NUT,CHOKE art. 5432944
По запросу
14
DECAL,CONS.,IGNITION,TPS art. 7078605
По запросу
15
NUT,IGNITION art. 7547035
По запросу
16
N/A,USE COMPONENTS When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
17
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
18
HOUSING-CONNECTOR,PAC#12064860 art. 4010194
По запросу
19
SOCKET-PACKARD#12047767 art. 4010192
По запросу
20
HOUSING,PACK art. 4020063
По запросу
21
TERMINAL, RING art. 4020092
По запросу
22
HOUSING art. 4020057
По запросу
23
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
