модель 2001 года
- Модель 500 XC
- Код модели 500 XC (S01NP5AS)

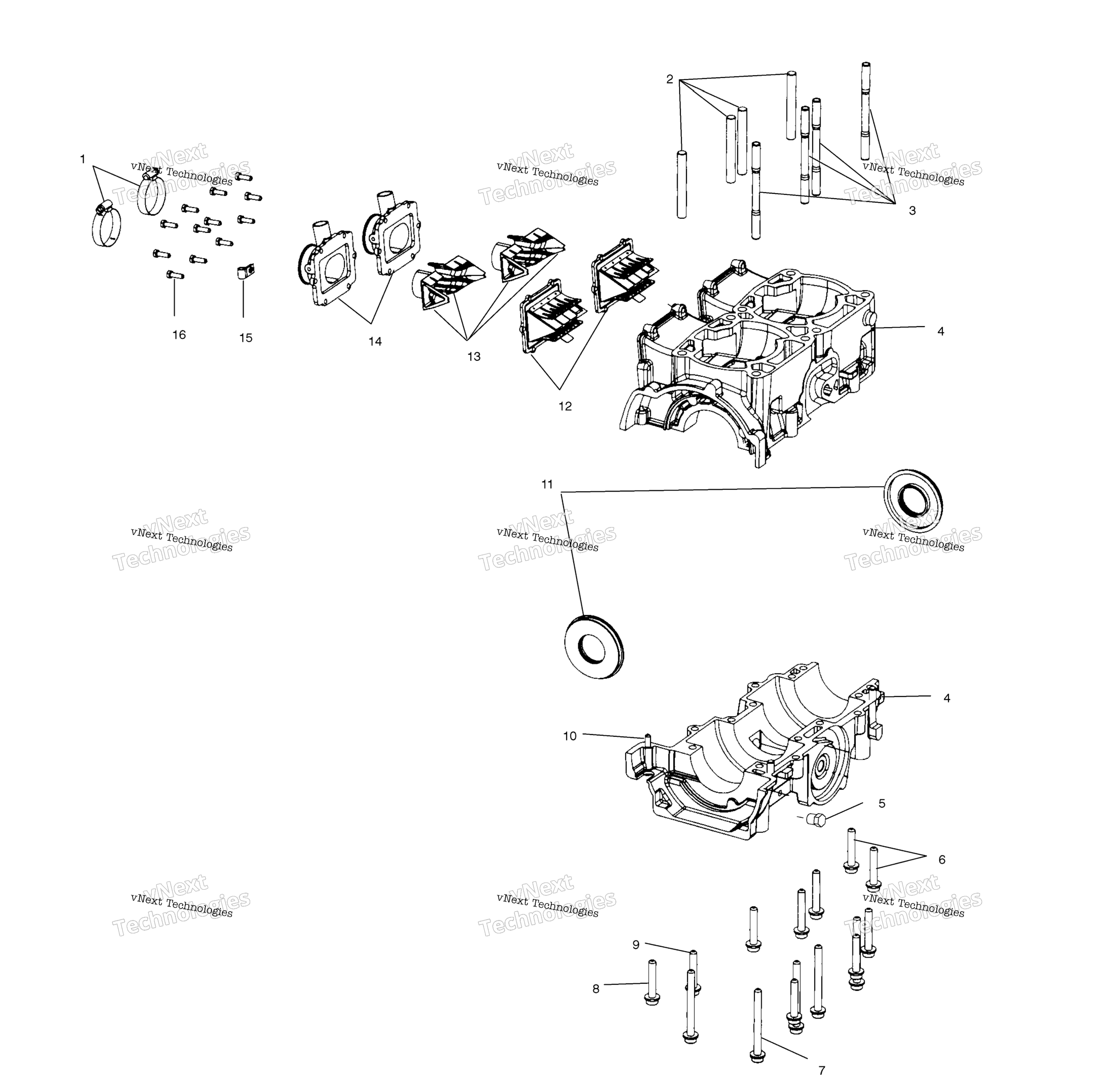

Схема картера для 500 XC (S01NP5AS)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP,HOSE,SS, art. 7080681
По запросу
2
STUD,CYL 81MM art. 5132196
По запросу
3
STUD,CYL 118MM art. 5132197
По запросу
4
KIT,CRANKCASE,TWN SNO 500/440 (Incl. 2,3,5-10) art. 2201555
По запросу
5
PLUG art. 7051529
По запросу
6
SCREW,M8X1.25X55 art. 7517448
По запросу
7
SCREW art. 7517244
По запросу
8
SCREW art. 7516825
По запросу
9
SCREW art. 7517214
По запросу
10
PIN, DOWEL art. 7663001
По запросу
11
Сальник 35 X 72 X 7 Polaris art. 5415026
от 2 528 ₽
12
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
STUFFER,REED,75.5MM(38MM.CARB) art. 5432852
По запросу
14
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
15
Зажим-крепление тормозного шланга Polaris art. 7080683
По запросу
16
SCREW art. 7516822
По запросу
