модель 2002 года
- Модель 500 Classic
- Код модели 500 CLASSIC (S02ND4BS)

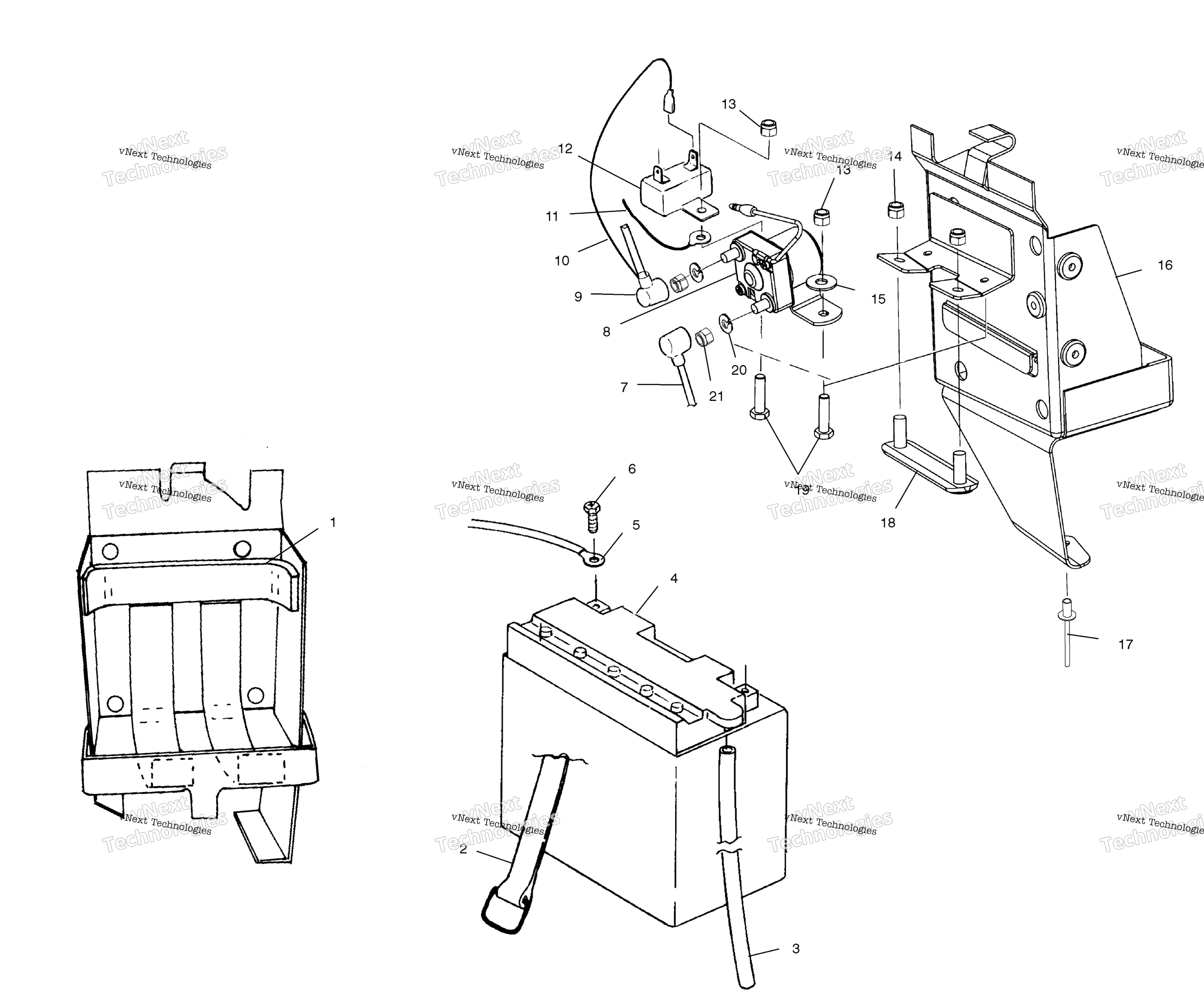

Схема аккумулятора Box для 500 CLASSIC (S02ND4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
BATTERY PAD art. 5810290
По запросу
2
BATTERY HOLD DOWN STRAP ASSEMBL art. 2450020
По запросу
3
VENT TUBE art. 5432077
По запросу
4
Аккумуляторная батарея Polaris art. 4140006
По запросу
5
BATTERY CABLE, 11 IN, BLACK art. 4010114
По запросу
6
KIT-BATTERY BOLT (SHORT) art. 2200361
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
8
Switch, Magnetic (See Starting Motor Pg. D1, Ref. 19) art. -------
По запросу
9
INSUL.CABLE SOL. art. 5410346
По запросу
10
SOLENOID CABLE ASSEMBLY art. 2460393
По запросу
11
WIRE,JUMPER,SOL/BATT,8.5 art. 4010108
По запросу
12
Реле 12 AMP Polaris art. 2411592
от 4 179 ₽
13
NUT, NYLOK 10-24 Y art. 7541925
По запросу
14
Гайка Polaris art. 7542122
от 263 ₽
15
WASHER, FLAT art. 7558201
По запросу
16
WELD-BATTERY BOX,BLK art. 1013679-067
По запросу
17
Заклепка Polaris art. 7621467
от 326 ₽
18
WELD-STUD PLATE art. 1013385
По запросу
19
SCREW(10) art. 7511930
По запросу
20
Washer, Spring (See Starting Motor Pg. D1, Ref. 18) art. -------
По запросу
21
Nut (See Starting Motor Pg. D1, Ref. 17) art. -------
По запросу
