модель 2002 года
- Модель 500 Classic
- Код модели 500 CLASSIC (S02ND4BS)

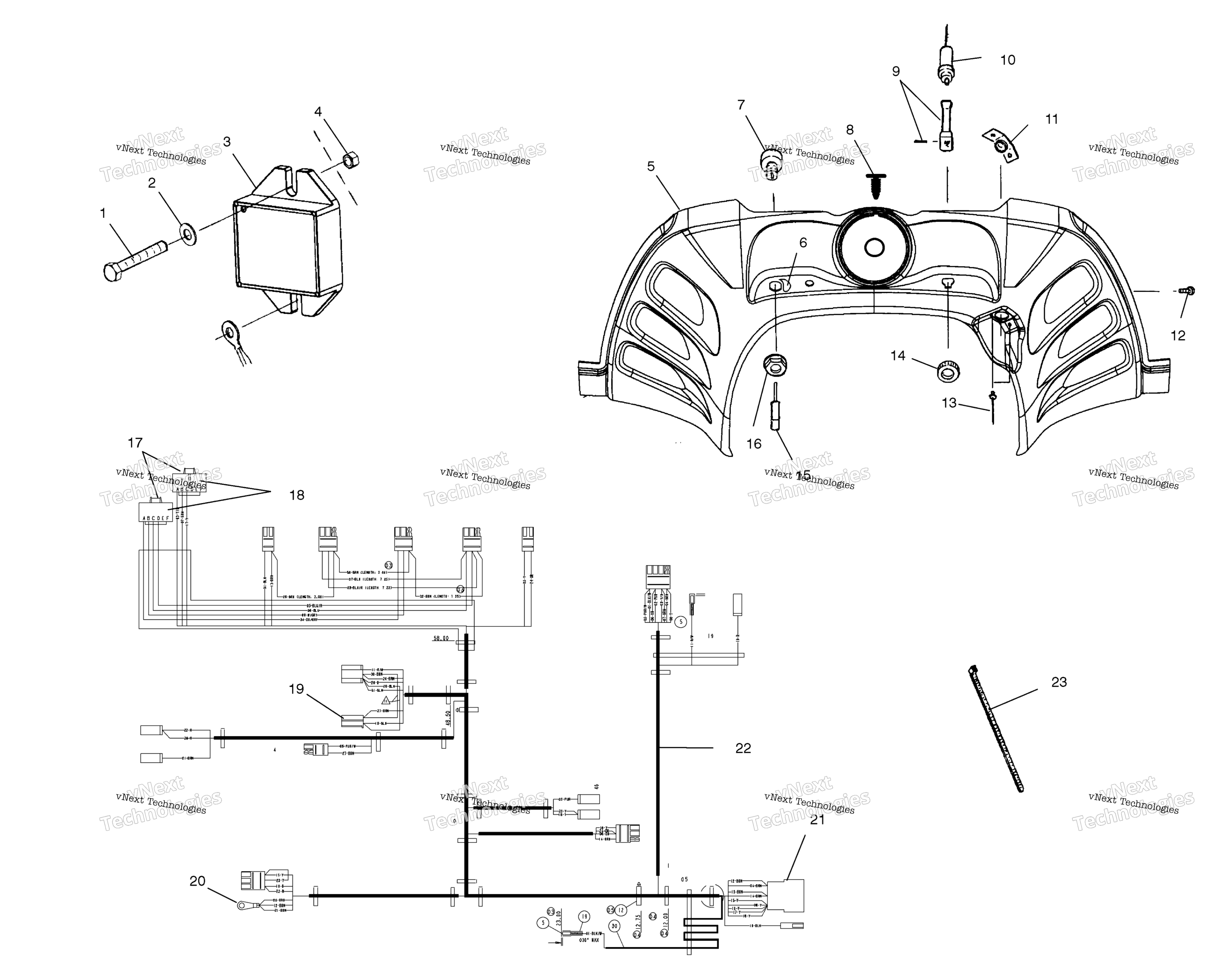

Схема консоли для 500 CLASSIC (S02ND4BS)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW, HX/SEMS art. 7517263
По запросу
2
WASHER art. 7555904
По запросу
3
Реле-регулятор Polaris art. 4010794
от 5 678 ₽
4
NUT, NYLOK 10-24 Y art. 7541925
По запросу
5
CONSOLE-EDGE,BLACK ** art. 5433724-070
По запросу
6
DECAL-CONSOLE,IGNITION art. 7078955
По запросу
7
Замок зажигания Polaris art. 2205055
от 1 720 ₽
8
X-MAS TREE CLIP art. 7670101
По запросу
9
CHOKE LEVER REPAIR KIT (Incl. Pin) art. 2201439
По запросу
10
CABLE-CHOKE,TM38,DUAL (Incl. 9,14) art. 7080753
от 2 313 ₽
11
RECOIL GUIDE art. 5243049
По запросу
12
SCREW art. 7515199
По запросу
13
POP RIVET art. 7621330
По запросу
14
NUT,CHOKE art. 5432944
По запросу
15
N/A,USE COMPONENTS When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap (i.e. one dot = A, two dots= B, etc.). art. 9990000
По запросу
16
NUT,IGNITION art. 7547035
По запросу
17
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
18
SOCKET-PACKARD#12047767 art. 4010192
По запросу
19
HOUSING,PACK art. 4020063
По запросу
20
TERMINAL, RING art. 4020092
По запросу
21
HOUSING art. 4020057
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 5 шт.
