модель 2002 года
- Модель 600 Classic Touring
- Код модели 600 CLASSIC TOURING (S02ST6ES)

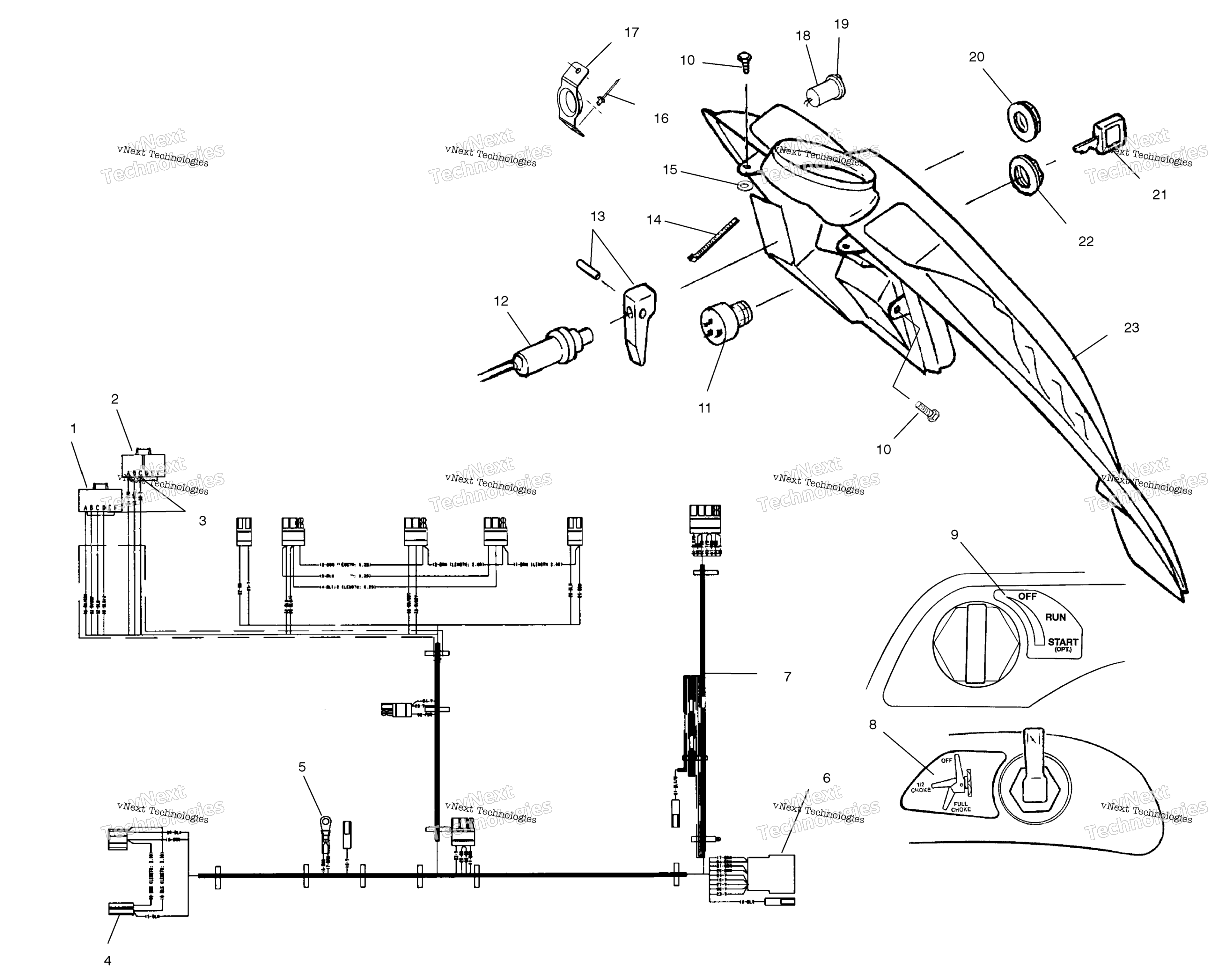

Схема консоли /A для 600 CLASSIC TOURING (S02ST6ES)
Схема
Детали
Номер
Наименование детали
Цена
1
HOUSING-CONNECTOR,PAC#12064860 art. 4010194
По запросу
2
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
3
SOCKET-PACKARD#12047767 art. 4010192
По запросу
4
HOUSING,PACK art. 4020063
По запросу
5
TERMINAL, RING art. 4020092
По запросу
6
HOUSING art. 4020057
По запросу
7
HARNESS-MAIN WIRE,STAR COM E/R art. 2460912
По запросу
8
DECAL-CHOKE art. 7170054
По запросу
9
Decal, Ignition art. 7078148
По запросу
10
SCREW art. 7515199
По запросу
11
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
12
SINGLE PULL CHOKE CABLE [Incl. 13,20] art. 7080734
По запросу
13
CHOKE LEVER REPAIR KIT [Incl. Pin] art. 2201439
По запросу
14
Хомут пластиковый Polaris art. 7080138
от 263 ₽
Аналог
Кнопка аварийной остановки двигателя SPI для Polaris
art. sm-01586
7 430 ₽
Требуется 1 шт.
Подписаться
15
NYLON WASHER art. 7555932
По запросу
16
POP RIVET art. 7621330
По запросу
17
RECOIL GUIDE art. 5243049
По запросу
18
RECEPTACLE-POD MNT,12 VOLT art. 4010283
По запросу
19
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
20
NUT,CHOKE art. 5432944
По запросу
21
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.]. art. 9990000
По запросу
22
NUT,IGNITION art. 7547035
По запросу
23
Console art. 5434115
По запросу
Другие схемы модели
Консоль /A
